دبوس التحميل
الوصف
مسامير التحميل لطراز F5802 مناسبة لمهام القياس الساكنة والديناميكية كبديل عن البراغي غير المخصصة للقياس. وتُستخدم لتحديد قوى الشد و/أو قوى الضغط تحت ظروف تشغيل قاسية.
يُستخدم مسمار التحميل كثيرًا في أنظمة الرافعات والرافعات الجسرية، على سبيل المثال في الرافعات الإنشائية أو في رافعات الموانئ والرافعات البحرية، وكذلك في مجال تكنولوجيا الوزن الصناعية وفي إنشاء الآلات الخاصة. ويُركّب هناك بشكل خاص في بكرات الانحراف، ومكائن شدّ الكابلات، وفي محامل الذراع/الرافعة أو محامل البكرات.
تعمل مسامير التحميل لهذا الطراز كحماية موثوقة من زيادة الحمل في الهندسة الميكانيكية وهندسة المنشآت.
تتوفر، بالطبع، الموافقات الفنية والإقليمية المقابلة لمرسلات/محولات القوة هذه كخيارات.

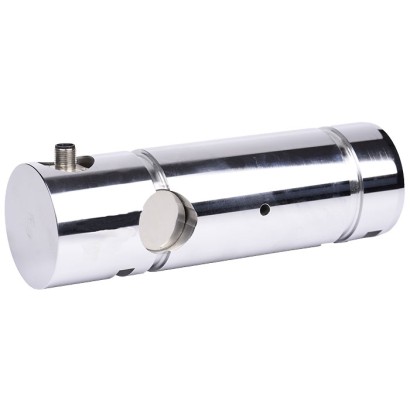

مسمار تحميل، الطراز F5802
يُصنع مسمار التحميل من فولاذ مقاوم للصدأ عالي المقاومة للشدّ والتآكل 1.4542، وتكون خصائصه مثالية لمجالات التطبيق.
كإشارات خرج، تتوفر مخارج التيار والجهد النشطة الشائعة (4 … 20 mA، 0 … 10 V). كما يمكن أيضًا توفير إشارات خرج مزدوجة وبروتوكولات CANopen ®.
تنبيه: يرجى الحفاظ على عدد 8 فقرات بالضبط مفصولة بسطر فارغ واحد، دون دمج أو تقسيم الفقرات
المزايا
- نطاقات القياس 20 ... 10,000 kN [204 tf ... 101,972 tf]
- نسخة مقاومة للتآكل من الفولاذ المقاوم للصدأ
- المسامير غير القياسية الحالية تُستبدل ببساطة بمسامير تحميل (Load pins)
- لحماية من الحمولة الزائدة في الرافعات والمصاعد
- قابلية إعادة إنتاج جيدة، تركيب سهل
الأسئلة والأجوبة
ما هو نطاق القياس لدبوس التحميل F5802؟
يتراوح نطاق القياس من 20 إلى 10,000 kN، أي ما يعادل 204 ... 101,972 tf.
ما هي دقة القياس؟
فئة الدقة هي 0.5 % ... 1 % Fnom.
هل يمكن استخدامه كبديل عن براغٍ موجودة بالفعل؟
نعم، صُمم مسمار التحميل ليحل محل البراغي غير المخصصة للقياس الحالية بشكل مباشر وبسهولة في التركيب.
ما هي إشارات الخرج المتوفرة؟
تتوفر مخارج التيار والجهد النشطة (4 … 20 mA، 0 … 10 V)، وكذلك إشارات خرج مزدوجة (1 ... 2 mV/V) وبروتوكولات CANopen®.
ما هي درجات الحرارة المسموح بها؟
درجة حرارة البيئة المحيطة من -20 إلى +80 °C، ودرجة حرارة الوسط من -10 إلى +40 °C.
ما هي درجة الحماية من الغبار والماء؟
دبوس التحميل F5802 يتمتع بدرجة حماية IP67.
من أي مادة يُصنع؟
يُصنع من فولاذ مقاوم للصدأ عالي المقاومة للشدّ والتآكل 1.4542، وهو نسخة مقاومة للتآكل.
كيف يوفر هذا الطراز الحماية من زيادة الحمل؟
يدعم دبوس التحميل حماية من زيادة الحمل تصل إلى 150 %، ويُستخدم لهذا الغرض في الرافعات والونشات وفي الهندسة الميكانيكية وهندسة المنشآت.
| الطراز | F5802 |
| النوع الفرعي | Load pin |
| نطاق القوة | 20…10000 kN · 204…101972 tf |
| فئة الدقة | 0.5 % ... 1 % Fnom |
| درجة حرارة العملية | −10…+40 °C |
| نوع التثبيت | Tension, compression |
| إشارة الخرج | 4 … 20 mA, 0 … 10 V, 1 ... 2 mV/V, CANopen® |
| مادة خلية الحمل | 1.4542 stainless steel, corrosion-resistant stainless steel |
| حرارة المحيط | −20…+80 °C |
| تصنيف IP | IP67 |
| الشهادات | RoHSEACCE |
| حماية من الحمل الزائد | 150 % |
| لغات ورقة البيانات | EN |
| Model | F5802 |
|---|---|
| Rated force F nom kN [tf] | 20 ... 10,000 [204 ... 101,972] |
| Relative linearity error d lin d lin 1) | 0.5 %...1%F nom |
| Relative Umkehrspanne v | 0.5 %...1%F nom |
| Relative repeatability error in unchanged mounting position b rg | 0.5 %...1%F nom |
| Temperature effect on | |
| characteristic valueTK C | 0.2 %Fnom /10 K |
| zero signal TK 0 | 0.2 %Fnom /10 K |
| Force limit F L | 150%F nom |
| Breaking force F B | 300%F nom |
| Material of measuring device | Corrosion-resistant stainless steel |
| Rated temperature B T, nom | -10 …+40 °C [14 ...+104 °F] |
| Operating temperature B T, G | -20 …+80 °C [-4 ...+176 °F] |
| Electrical connection | M12 x 1, 4-pin or 5-pin |
| Output signal (rated output) C nom | ■ 4 …20mA, 2-wire ■ 4 …20mA, 3-wire ■ 2 x 4 …20mA, redundant ■ DC 0 …10V, 3-wire ■ 2 x DC 0 …10Vredundant ■ 1 ... 2 mV/V ■ CANopen ® Protocol in accordance with CiA ® 301, device profile CiA ® 404, communication services LSS (CiA ® 305), configuration of the instrument address and baud rate Sync/Async, Node/ Lifeguarding, heartbeat; zero and span ±10 %adjustable via entries in the object directory 2) |
| Input resistance R e | 750 ± 30Ω |
| Output resistance R a | 700±5Ω |
| Isulation resistance R iS | ≥ 5,000MΩ |
| Supply voltage UB | ■ DC 9 ...36V for current output ■ DC 13 ...36V for voltage output ■ DC 5 ...10V for mV/V ■ DC 9 ...36V for CANopen ® |
| Ingress protection (acc. to IEC/EN 60529) | IP67 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity ■ EMCdirective ■ RoHS directive | European Union | |
| EAC EMCdirective | Eurasian Economic Community |
| Supply voltage + | Exc+ | Red |
|---|---|---|
| Supply voltage - | Exc- | Black |
| Signal + | Sig+ | Green |
| Signal - | Sig- | White |
| Shield | Shield | Yellow-green |
| Signal | Description |
|---|---|
| UB | Voltage source for sensor |
| UB+ | Sensor-supply voltage (+) |
| UB- | Sensor-supply voltage (-) |
| S+ | Output signal (+) |
| S- | Output signal (-) |
| 0 V | 0V potential |
عرض الكل (16)
| Signal | Description |
|---|---|
| A | Ammeter |
| V | Voltmeter |
| + - | Voltage source |
| Switch | |
| Shield (grounding) |
| Signal | 4 ... 20 mA, 2-wire | Cable colour |
|---|---|---|
| UB+/S+ | 1 | Brown |
| 0 V/S- | 3 | Black |
| Shield | Case / connector | - |
| Signal | 4 ... 20 mA, 3-wire | Cable colour |
|---|---|---|
| UB+ | 1 | Brown |
| S+ | 4 | Black |
| 0 V/S- | 3 | Blue |
| Shield | Case / connector | - |
| Signal | 0 ... 10 V, 3-wire | Cable colour |
|---|---|---|
| UB+ | 1 | Brown |
| S+ | 4 | Black |
| 0 V/S- | 3 | Blue |
| Shield | Case / connector | - |
| Signal | Description |
|---|---|
| UB | Voltage source for sensor |
| UB+ | Sensor-supply voltage (+) |
| UB- | Sensor-supply voltage (-) |
| UR | Voltage source for den signal jump |
| UR+ | Signal jump-supply voltage (+) |
| UR- | Signal jump-supply voltage (-) |
| S+ | Output signal (+) |
| S- | Output signal (-) |
| 0 V | 0V potential |
| Signal | Description |
|---|---|
| A | Ammeter |
| V | Voltmeter |
| + - | Voltage source |
| Switch | |
| Shield (grounding) |
| Signal | 4 ... 20 mA, 2-wire | Cable colour |
|---|---|---|
| UB+/S+ | 1 | Brown |
| 0 V/S- | 3 | Blue |
| UR+ | 2 | White |
| UR- | 4 | Black |
| Shield | Case / connector | - |
| Signal | 4 ... 20 mA, 3-wire | Cable colour |
|---|---|---|
| UB+ | 1 | Brown |
| 0 V/S- | 3 | Blue |
| UR+ | 2 | White |
| UR- | 3 | Blue |
| S+ | 4 | Black |
| Shield | Case / Connector | - |
| Signal | 0 ... 10 V, 3-wire | Cable colour |
|---|---|---|
| UB+ | 1 | Brown |
| 0 V/S- | 3 | Blue |
| UR+ | 2 | White |
| UR- | 3 | Blue |
| S+ | 4 | Black |
| Shield | Case / Connector | - |
| Signal | Description |
|---|---|
| CAN-SHLD, Shield | Shield |
| CAN-V+ | External positive voltage supply for the supply of the sensor |
| CAN-GND | External 0V Potential for the supply of the sensor |
| CAN-High | CAN_H Bus line (dominant high) |
| CAN-Low | CAN_L Bus line (dominant low) |
| Signal | Pin | Cable colour |
|---|---|---|
| CAN-SHLD, Shield | 1 / Case / connector | Brown |
| CAN-V+ | 2 | Blue |
| CAN-GND | 3 | White |
| CAN-High | 4 | Blue |
| CAN-Low | 5 | Black |
| Model | Description | Temperature range | Cable diameter | Cable colour | Order number |
|---|---|---|---|---|---|
| Straight version, cut to length, 4-pin, PUR cable, UL listed, IP67 | -20 ...+80 °C [-4 ...+176 °F] | 4.75 mm...5.7mm [0.18 in ... 0.22 in] | 2 m[6.6 ft] | 14259451 | |
| 5 m[16.4 ft] | 14259453 | ||||
| 10 m[32.8 ft] | 14259454 | ||||
| Straight version, cut to length, 5-pin, PUR cable, UL listed, IP67 | -20 ...+80 °C [-4 ...+176 °F] | 4.75 mm...5.7mm [0.18 in ... 0.22 in] | 2 m[6.6 ft] | 14259458 | |
| 5 m[16.4 ft] | 79100672 | ||||
| 10 m[32.8 ft] | 14259472 | ||||
| Angled version, cut to length, 4-pin, PUR cable, UL listed, IP67 | -20 ...+80 °C [-4 ...+176 °F] | 5.05 mm...6mm [0.2 in ... 0.24 in] | 2 m[6.6 ft] | 14259452 | |
| 5 m[16.4 ft] | 14293481 | ||||
| 10 m[32.8 ft] | 14259455 | ||||
| Angled version, cut to length, 5-pin, PUR cable, UL listed, IP67 | -20 ...+80 °C [-4 ...+176 °F] | 5.05 mm...6mm [0.2 in ... 0.24 in] | 2 m[6.6 ft] | 79101493 | |
| 5 m[16.4 ft] | 79100686 | ||||
| 10 m[32.8 ft] | On request |
