محول قوة ضغط هيدروليكي
الوصف
محول قوة الضغط الهيدروليكي طراز F1145 متاح بحجم اسمي NS 141. يمكن إجراء قياس للقوى المصنّفة من 6 إلى 850 kN. يتيح التصميم الميكانيكي المتين استخدامه في ظروف تشغيل قاسية. ويمكن العثور على تطبيقات لقياس القوة الهيدروليكية هذه في تصنيع المعدات، وفي بناء الأجهزة والآلات الخاصة، وكذلك مع أنظمة القياس والتحكم.
تعمل محولات القوة الهيدروليكية وفق مبدأ أن القوة المؤثرة على المكبس يتم تحويلها إلى ضغط هيدروليكي — بنسبة تتناسب مع مساحة سطح المكبس. ومن خلال جهاز القياس المتصل، والذي يمكن أن يكون تماثليًا أو رقميًا، يتم إخراج القيمة المقاسة. ويمكن تحديد مقياس مقياس الضغط المتصل بوحدات مختلفة، مثلًا في N أو kN أو kg، أو حتى t.

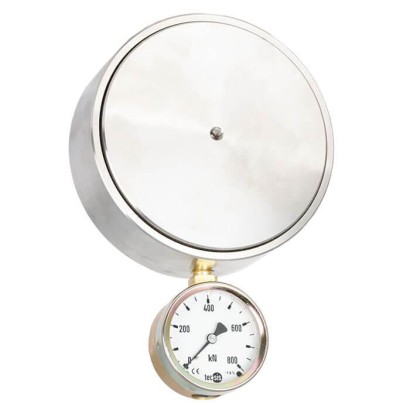

محول قوة الضغط الهيدروليكي، طراز F1145
المزايا
- نطاقات القياس 0 ... 6 kN إلى 0 ... 850 kN
- خطأ الخطية النسبي ±1.0 ... 1.6 % مع مقياس ضغط تناظري، و±0.5 % مع مقياس ضغط رقمي أو مستشعر ضغط (بالنسبة للقوى المقننة الأقل من 500 N، يكون خطأ الخطية النسبي ±1.6 % F nom لجميع أجهزة القياس المتصلة.)
- سكتة المكبس ≤ 0.5 mm
- يعمل بدون جهد تغذية
- ضمان عدم التسرب لمدة 5 سنوات (يُعد الاستخدام المقصود لوحدة قياس القوة شرطًا أساسيًا للضمان الممتد لمدة 5 سنوات.)
الأسئلة والأجوبة
ما هي نطاقات القياس المتاحة للطراز F1145؟
يتوفر الطراز F1145 بنطاقات قياس من 0 ... 6 kN إلى 0 ... 850 kN، أي قوى مصنّفة من 6 إلى 850 kN.
ما هي دقة القياس وكيف تتغير حسب جهاز القراءة؟
مع مقياس ضغط تماثلي يبلغ خطأ الخطية النسبي ±1.0 ... 1.6 %، ومع مقياس ضغط رقمي أو حساس ضغط يبلغ ±0.5 %. وللقوى المصنّفة أقل من 500 N يكون الخطأ ±1.6 % F nom مع جميع أجهزة القياس المتصلة.
هل يحتاج المحول إلى جهد إمداد؟
لا، يعمل المحول هيدروليكيًا بالكامل دون جهد إمداد، ما يجعله مناسبًا للمواقع التي لا يتوفر فيها مصدر كهرباء.
كيف يتم توصيل جهاز القياس بالمحول؟
يمكن توصيل جهاز القياس مباشرةً، أو عبر وصلة، أو أنبوب شعري، أو خرطوم قياس.
ما هي درجات الحرارة وحماية الدخول المسموح بها؟
يعمل المحول في نطاق درجة حرارة من -25 … +50 °C (للمحيط والعملية على السواء)، وبتصنيف حماية IP65.
هل هناك ضمان ضد التسرب؟
نعم، يوفر WIKA ضمان عدم تسرب لمدة 5 سنوات، بشرط استخدام وحدة قياس القوة على النحو المخصص لها في التعليمات.
من أي مادة صُنع المحول وما مدى تحمله للحمل الزائد؟
جسم المحول من الفولاذ المقاوم للصدأ، ويتحمل حملًا زائدًا يصل إلى 100 % من القيمة المصنّفة.
| الطراز | F1145 |
| النوع الفرعي | Hydraulic compression force transducer |
| نطاق القوة | 0…6 kN · 0…850 kN |
| فئة الدقة | ±1.6 % Fnom (analogue), ±0.5 % Fnom (digital) |
| درجة حرارة العملية | −25…+50 °C |
| نوع التثبيت | Direct, Adapter, capillary, measuring hose |
| مادة خلية الحمل | Stainless steel |
| حرارة المحيط | −25…+50 °C |
| تصنيف IP | IP65 |
| الوزن | 5.6 kg |
| حماية من الحمل الزائد | 100 % |
| لغات ورقة البيانات | EN |
| Model F1145 | |
|---|---|
| Rated force F nom | 0 ... 6 kN to 0 ... 850 kN |
| Nominal size | NS 141 |
| Display ■ Standard ■ Option | Pressure gauge 213.40 (NS 63) Digital pressure gauge DG-10 Pressure gauge PSG23.160 (NS 100), optionally with contacts Pressure sensor (on request) |
| Relative linearity error d lin ■ Standard ■ Option | ≤ ±1.6%F nom (analogue display) 1) ≤ ±0.5%F nom (pressure sensor/digital pressure gauge) 1) |
| Limit force F L | 100%F nom |
| Breaking force F B | > 130%F nom |
| Rated displacement s nom | < 0.5mm |
| Rated temperature range B T, nom | -25 …+50 °C |
| Ingress protection (per EN/IEC 60529) | IP65 |
| Case | Stainless steel |
| Piston | Stainless steel |
| Mounting type ■ Standard ■ Option | Direct Adapter, capillary, measuring hose for 'separation without any losses' |
| Fill fluid | Glycerine 70 %, water30% |
| Assembly aid | Threaded holes on the bottom of the case |
| Options | Spacer disc |
| Weight in kg ■ with pressure gauge 213.40 (NS 63) ■ with digital pressure gauge DG-10 | 5.6 5.8 |
| Version | Display | Options | |||
|---|---|---|---|---|---|
| Rated force | System pressure | 213.40 | DG-10 | Measuring hose DN 2 (max. L) | Capillary (max. L) |
| kN | bar | m | |||
| 6 | 4 | | - | - | 1.0 |
| 8 | 6 | | - | 0.5 | 1.0 |
| 14 | 10 | | - | 1.0 | 2.0 |
| 22 | 16 | | - | 1.0 | 2.0 |
| 28 | 20 | - | 1) | 1.5 | 2.0 |
| 34 | 25 | | - | 1.5 | 2.0 |
| 60 | 40 | | - | 1.5 | 2.0 |
| 70 | 50 | - | | 2.0 | 2.0 |
| 80 | 60 | | - | 2.0 | 2.0 |
| 140 | 100 | | | 2.0 | 2.0 |
| 220 | 160 | | | 2.0 | 4.0 |
| 350 | 250 | | | 3.2 | 4.0 |
| 450 | 315 | | - | 3.2 | 4.0 |
| 560 | 400 | | | 3.2 | 6.0 |
| 850 | 600 | | | 3.2 | 6.0 |
| Other rated loads and versions on request |
