محول/مستشعر قوة ضغط هيدروليكي
الوصف

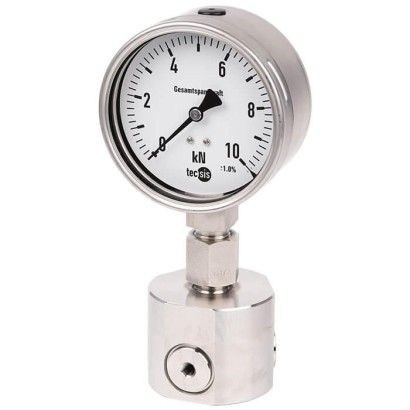

محول/مُحوِّل قياس القوة الهيدروليكية طراز F1122، الإصدار NS 3 x 33، مناسب للاختبار المنتظم لقوة التثبيت في مغاطق الفك الثلاثية (3-jaw chucks). وبذلك يضمن الاستخدام الأمثل لأسنان/فكوك التثبيت.
يُعد قياس القوة الهيدروليكية طريقة بسيطة لالتقاط وعرض القوى التي تحدث في تطبيقات مختلفة. يتم قياس القوة باستخدام مبدأ الهيدروليك: تؤدي القوة المؤثرة على مكبس إلى زيادة في الضغط يمكن تصورها على جهاز عرض متصل. ويمكن تحديد تدريج/مقياس جهاز العرض بوحدات مختلفة (مثل N و kN و kg و t).
المزايا
- مدى القياس 0 ... 6 kN إلى 0 ... 1,000 kN
- خطأ الخطية النسبي ±1.0 ... 1.6 % F nom مع مقياس ضغط تناظري، و±0.5 % F nom مع مقياس ضغط رقمي أو مستشعر ضغط (بالنسبة للأحمال المقننة الأقل من 500 N، تكون الدقة ±1.6 % F nom لجميع أجهزة القياس المتصلة.)
- سكتة المكبس ≤ 0.5 mm، إدخال القوة كقوة تثبيت كلية
- يعمل بدون جهد تغذية
- ضمان عدم التسرب لمدة 5 سنوات (يُعد الاستخدام المقصود لوحدة قياس القوة شرطًا أساسيًا للضمان الممتد لمدة 5 سنوات.)
الأسئلة والأجوبة
ما مدى قياس القوة لهذا الطراز؟
مدى القياس يتراوح من 0 ... 6 kN إلى 0 ... 1,000 kN حسب الإصدار.
ما هي دقة القياس؟
±0.5 % Fnom عند استخدام مقياس ضغط رقمي أو مستشعر ضغط، و±1.0 ... 1.6 % F nom مع مقياس ضغط تناظري. للأحمال المقننة أقل من 500 N تكون الدقة ±1.6 % F nom مع جميع أجهزة العرض.
هل يحتاج الجهاز إلى مصدر تغذية كهربائية؟
لا، يعمل محول القوة الهيدروليكي F1122 بدون جهد تغذية، إذ تعتمد القراءة على مبدأ الهيدروليك.
ما هي درجات الحرارة المسموح بها للتشغيل؟
درجة حرارة البيئة المحيطة والوسط من -10 … +50 °C.
ما درجة الحماية من الغبار والماء؟
الطراز F1122 مصنّف بدرجة حماية IP65.
ماذا يحدث عند تجاوز الحمل المقنن؟
يتحمل الجهاز تحميلاً زائداً يصل إلى 130 % من الحمل المقنن.
ما الاستخدام الرئيسي لهذا المحول؟
قياس قوة التثبيت في مغاطق الفك الثلاثية (3-jaw chucks)، الإصدار NS 3 x 33، حيث يتم إدخال القوة كقوة تثبيت كلية بشوط مكبس ≤ 0.5 mm.
هل هناك ضمان ضد التسرب؟
نعم، يوجد ضمان عدم تسرب لمدة 5 سنوات، بشرط استخدام وحدة قياس القوة كما هو مقصود.
| الطراز | F1122 |
| النوع الفرعي | Hydraulic force transducer |
| نطاق القوة | 0…6 kN · 0…1000 kN |
| فئة الدقة | ±0.5 % Fnom (with digital pressure gauge or pressure sensor), ±1.6 % Fnom (analogue) |
| درجة حرارة العملية | −10…+50 °C |
| نوع التثبيت | Compression |
| مادة خلية الحمل | Stainless steel |
| حرارة المحيط | −10…+50 °C |
| تصنيف IP | IP65 |
| الوزن | 6.7 kg |
| حماية من الحمل الزائد | 130 % |
| لغات ورقة البيانات | EN |
| Model F1122 | |
|---|---|
| Rated force F nom | 0 ... 6 kN to 0 ... 1,000 kN |
| Nominal size | NS 3 x 16 |
| Display ■ Standard ■ Option | Pressure gauge 232.57 (NS 100) Digital pressure gauge DG-10 Pressure sensor (on request) |
| Relative linearity error d lin ■ Standard ■ Option | ≤ ±1.6%F nom (analogue display) 1) ≤ ±0.5%F nom (pressure sensor/digital pressure gauge) 1) |
| Limit force F L | 100%F nom |
| Breaking force F B | > 130%F nom |
| Force introduction ■ Standard ■ Option | Total clamping force Clamping force per jaw |
| Rated displacement s nom | < 0.5mm |
| Rated temperature range B T, nom | -10 …+50 °C |
| Ingress protection (per EN/IEC 60529) | IP65 |
| Case | Stainless steel |
| Piston | Stainless steel |
| Mounting type ■ Standard ■ Option | AdapterL=50mm Capillary Measuring hose for 'separation without any losses' |
| Fill fluid | Glycerine/water 70 %/30% |
| Weight in kg ■ with pressure gauge 232.57 (NS 100) ■ with digital pressure gauge DG-10 | 6.9 6.7 |
| Version | Display | Options | |||
|---|---|---|---|---|---|
| Rated force | System pressure | 232.57 | DG-10 | Measuring hose DN 2 [max. L 1) ] | Capillary [max. L 1) ] |
| kN | bar | m | |||
| 6 | 6 | | - | 0.5 | 1.0 |
| 10 | 10 | | - | 1.0 | 2.0 |
| 16 | 16 | | - | 1.0 | 2.0 |
| 20 | 20 | - | 2) | 1.5 | 2.0 |
| 25 | 25 | | - | 1.5 | 2.0 |
| 40 | 40 | | - | 1.5 | 2.0 |
| 50 | 50 | - | | 2.0 | 2.0 |
| 60 | 60 | | - | 2.0 | 2.0 |
| 100 | 100 | | | 2.0 | 2.0 |
| 160 | 160 | | | 2.0 | 4.0 |
| 250 | 250 | | | 3.2 | 4.0 |
| 400 | 400 | | | 3.2 | 6.0 |
| 600 | 600 | | | 3.2 | 6.0 |
| 1,000 | 1,000 | | - | - | 6.0 |
