محول/حساس قوة ضغط هيدروليكي
الوصف
محوّل القوة الهيدروليكية طراز F1102 يُستخدم لالتقاط وعرض القوى بسهولة في التطبيقات التي تتوفر فيها مساحة تركيب محدودة. وبفضل مكبسه البلاستيكي، فإن المحوّل مناسب بشكل خاص لقياس قوى الانضغاط التي تحدث أثناء إغلاق كماشات اللحام.
يُعد قياس القوة الهيدروليكية طريقة بسيطة لالتقاط وعرض القوى التي تحدث في تطبيقات مختلفة. يتم إجراء قياس القوة باستخدام مبدأ الهيدروليك: تؤدي القوة المؤثرة على مكبس إلى زيادة في الضغط يمكن تصورها على جهاز عرض متصل. ويمكن تحديد تدريج جهاز العرض بوحدات مختلفة (مثل N وkN وkg وt).

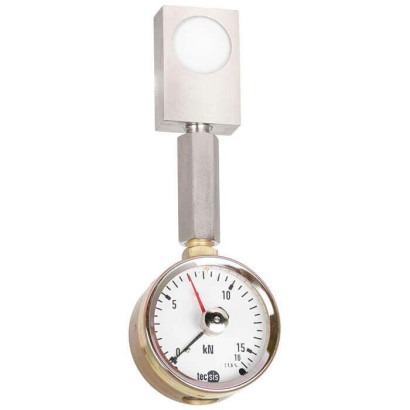

محوّل قوة الانضغاط الهيدروليكي، طراز F1102
تذكير: preserve exactly 4 paragraph(s) separated by ONE blank line, do not merge or split paragraphs
المزايا
- نطاقات القياس 0 ... 100 N إلى 0 ... 36 kN
- خطأ الخطية النسبي ±1.0 ... 1.6% F nom مع مقياس ضغط تناظري، و±0.5 % F nom مع مقياس ضغط رقمي أو مستشعر ضغط (بالنسبة للقوى المقننة الأقل من 500 N، يكون خطأ الخطية النسبي ±1.6% F nom لجميع أجهزة القياس المتصلة.)
- سكتة المكبس ≤ 0.5 mm
- يعمل بدون جهد تغذية
- ضمان عدم التسرب لمدة 5 سنوات (يُعد الاستخدام المقصود لوحدة قياس القوة شرطًا أساسيًا للضمان الممتد لمدة 5 سنوات.)
الأسئلة والأجوبة
ما هو مدى قياس القوة للطراز F1102؟
يمتد المدى من 0 ... 100 N إلى 0 ... 36 kN.
ما هي دقة القياس؟
الخطأ النسبي ±1.0 ... 1.6% F nom مع مقياس ضغط تناظري، و±0.5 % F nom مع مقياس ضغط رقمي أو حساس ضغط. بالنسبة لقوى اسمية أقل من 500 N، يكون الخطأ ±1.6% F nom مع جميع أجهزة القياس المتصلة.
هل يحتاج المحوّل إلى مصدر تغذية كهربائية؟
لا، يعمل المحوّل بدون جهد تغذية، حيث يقوم على مبدأ الهيدروليك بالكامل.
ما هي درجات الحرارة المسموح بها؟
درجة حرارة الوسط والبيئة المحيطة من -25 … +50 °C.
ما هي حماية الدخول للمحوّل؟
حماية بمستوى IP65.
ما هي مواد الخلية؟
ستانلس ستيل وبلاستيك (Delrin®) للمكبس، مما يجعله مناسباً بشكل خاص لقياس قوى انضغاط كماشات اللحام.
ما الذي يميز هذا الطراز عن غيره؟
طراز F1102 هو محوّل قوة ضغط هيدروليكي مصمم كجهاز اختبار لكماشات اللحام حتى 36 kN، بمكبس بلاستيكي ومسار مكبس ≤ 0.5 mm، وهو مناسب للتطبيقات ذات مساحة التركيب المحدودة. ---
| الطراز | F1102 |
| النوع الفرعي | Hydraulic force transducer |
| نطاق القوة | 0…100 N · 0…36 kN |
| فئة الدقة | ±1.6 % Fnom (analogue), ±0.5 % Fnom (digital) |
| درجة حرارة العملية | −25…+50 °C |
| نوع التثبيت | Adapter L = 50 mm |
| مادة خلية الحمل | Stainless steel, Plastic (Delrin®) |
| حرارة المحيط | −25…+50 °C |
| تصنيف IP | IP65 |
| الوزن | 0.6 kg |
| حماية من الحمل الزائد | 100 % |
| لغات ورقة البيانات | EN |
| Model F1102 | |
|---|---|
| Rated force F nom | 0 ... 100 N to 0 ... 36 kN |
| Nominal size | NS 6 |
| Display ■ Standard ■ Option | Pressure gauge 213.40 (NS 63) Digital pressure gauge DG-10 Pressure sensor (on request) |
| Relative linearity error d lin ■ Standard ■ Option | ≤ ±1.6%F nom (analogue display) 1) ≤ ±0.5%F nom (pressure sensor/digital pressure gauge) 1) |
| Limit force F L | 100%F nom |
| Breaking force F B | > 130%F nom |
| Rated displacement s nom | < 0.5mm |
| Rated temperature range B T, nom | -25 …+50 °C |
| Ingress protection (per EN/IEC 60529) | IP65 |
| Case | Stainless steel |
| Piston | Plastic (Delrin ® ) |
| Mounting type ■ Standard ■ Option | AdapterL=50mm Capillary Measuring hose for 'separation without any losses' |
| Fill fluid | Glycerine/water 70 %/30% |
| Weight in kg ■ with pressure gauge 213.40 (NS 63) ■ with digital pressure gauge DG-10 | 0.6 1 |
| Version | Display | Options | |||
|---|---|---|---|---|---|
| Rated force | System pressure 213.40 | DG-10 | Measuring hose DN2 [max. L 1) ] | Capillary [max. L 1) ] | |
| N/kN | bar | m | |||
| 100 | N | 1.6 | - | - | - |
| 160 | 2.5 | - | - | - | |
| 250 | 4 | - | - | 1.0 | |
| 400 | 6 | - | 0.5 | 1.0 | |
| 600 | 10 | - | 1.0 | 2.0 | |
| 1 | kN | 16 | - | 1.0 | 2.0 |
| 1.2 | 20 - | 2) | 1.5 | 2.0 | |
| 1.6 | 25 | - | 1.5 | 2.0 | |
| 2.5 | 40 | - | 1.5 | 2.0 | |
| 3.2 | 50 - | | 2.0 | 2.0 | |
| 4 | 60 | - | 2.0 | 2.0 | |
| 6 | 100 | | 2.0 | 2.0 | |
| 10 | 160 | | 2.0 | 4.0 | |
| 16 | 250 | | 3.2 | 4.0 | |
| 20 | 315 | - | 3.2 | 4.0 | |
| 25 | 400 | | 3.2 | 6.0 | |
| 36 | 600 | | 3.2 | 6.0 |
