مفتاح حد رقمي
الوصف
مفتاح الحد EGS80 مناسب لمجموعة كبيرة من متطلبات القياس. يُستخدم بشكل عام، بالاقتران مع محولات القوة من جميع الأنواع أو خلايا الحمل، لمراقبة القوة أو الوزن في أنظمة النقل بالناقلات، والرافعات، والرافعات الكهربائية/الونشات… إلخ. يتيح مفتاح الحد هذا عزلًا جلفانيًا بين دوائر الحقل ودوائر التحكم، ويمكن أيضًا استخدامه كمُعزل جلفاني.
يمكن توصيل كل من مرسلات الأسلاك 2 و3، وكذلك المصادر النشطة ذات الإشارة 0/4 ... 20 mA. يحتوي المدخل على مراقبة انقطاع الخط وقصر الكابل. أما كمخارج، فهناك مرحلتان (ريليه) ومخرج تيار نشط واحد 0/4 ... 20 mA متاح. يمكن ضبط مخرج التيار بحرية. يتم عرض القيمة المقاسة عبر شاشة LC صغيرة — يمكن اختيار 17 وحدة عرض مختلفة، مثل kg وt وN وbar… إلخ.
للموافقات الإضافية، راجع الصفحة 3

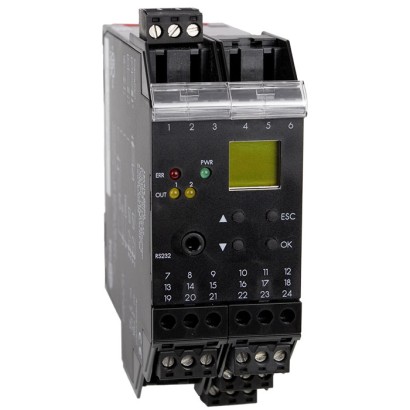

مفتاح حد رقمي، الطراز EGS80
يتم تشغيله عبر لوحة التحكم الموجودة في واجهة الجهاز أو عبر برنامج الكمبيوتر الشخصي المجاني. يتيح البرنامج إجراء إعداد المعلمات بسهولة وسرعة. يمكن إنشاء ملف يحتوي على معلمات الإعداد وحفظه وتحميله إلى أي مفتاح حد من طراز EGS80. إذا كان يجب إعداد عدة أجهزة بنفس الطريقة، فإن الوقت المطلوب ينخفض بشكل كبير. يمكن توفير كابل محول لتوصيل الكمبيوتر مع 'USB type A إلى audio plug' كملحقات.
المزايا
- دخل تناظري 0/4 ... 20 mA، بسلكين وثلاثة أسلاك
- عزل جلفاني، مراقبة انقطاع الخط (LB) والدارة القصيرة (SC)
- ضبط سهل للوظائف الواسعة على الجهاز أو عبر برنامج PC
- ملتمسان تلامسيان بدون جهد (تبديل) مع مؤشر LED للحالة ومخرج تناظري قابل للبرمجة بحرية (0 ... 20 mA)
الأسئلة والأجوبة
ما هو مدى الدخل المدعوم في EGS80؟
يقبل الجهاز إشارات 0/4 ... 20 mA من محوّلات القوة وخلايا الحمل، بتوصيل سلكين أو ثلاثة أسلاك، وكذلك المصادر النشطة ذات الإشارة نفسها.
ما هي درجة حرارة التشغيل المسموح بها حول الجهاز؟
يمكن تشغيل الجهاز ضمن مدى درجات الحرارة المحيطة من -20 إلى +60 °C.
هل يوفر الجهاز عزلًا كهربائيًا؟
نعم، يحتوي على عزل جلفاني بين دوائر الحقل ودوائر التحكم، مع مراقبة انقطاع الخط (LB) وقصر الكابل (SC)، ويمكن استخدامه أيضًا كمعزل جلفاني.
كم عدد المخارج المتوفرة؟
يتوفر مخرجان: مرحلتان (ريليه) بملامسات غير مكهربة من نوع التبديل، ومخرج تيار نشط واحد 0/4 ... 20 mA قابل للضبط بحرية، وكلاهما مزود بمؤشر LED للحالة على المرحلتين.
ما هي طريقة تركيب الجهاز؟
يُركّب على سكة DIN بعرض 35 mm، وهو أمر شائع في لوحات التحكم الصناعية.
هل يناسب الجهاز تطبيقات السلامة الوظيفية؟
نعم، صُنف الجهاز بمستوى سلامة SIL 2 وفق المعيار IEC 61508، ما يسمح باستخدامه في دوائر السلامة المناسبة لهذا المستوى.
ما هي الشهادات التي حصل عليها EGS80؟
حصل الجهاز على شهادات RoHS وCE وUL وCSA، بما فيها UL 508 وCSA 22.2 no. 143. لا تتوفر بيانات عن حماية من الانفجار لهذا الطراز.
كيف يتم ضبط معلمات الجهاز؟
يتم الضبط عبر لوحة التحكم في واجهة الجهاز أو عبر برنامج الكمبيوتر المجاني، ويمكن حفظ ملف المعلمات وتحميله على أي جهاز آخر من طراز EGS80 لتسريع إعداد عدة أجهزة بالطريقة نفسها. ---
| الطراز | EGS80 |
| السلسلة | EGS |
| النوع الفرعي | Digital limit switch |
| مستوى السلامة الوظيفية (SIL) | SIL 2 per IEC 61508 |
| نوع التثبيت | DIN rail 35 mm |
| إشارة الخرج | 0 ... 20 mA or 4 ... 20 mA |
| حرارة المحيط | −20…+60 °C |
| تصنيف IP | IP20 |
| الوزن | 0.3 kg |
| الشهادات | RoHSCEULCSAUL 508CSA 22.2 no. 143 |
| لغات ورقة البيانات | EN |
| Model EGS80 | |
|---|---|
| Input | |
| Input signal | 0/4 ...20mA |
| Input resistance | 45 Ω(terminals 2, 3) |
| Open-circuit voltage | DC 24V / 33mA |
| Available voltage | > DC 15V for 20mA |
| Influence of the ambient temperature | 0.003 %/K (30 ppm) |
| Line fault monitoring | Line break < 0.2 mA, short-circuit > 22mA |
| Accuracy | < 30 µA |
| Rated temperature range | -20 …+60 °C [-4 ... 140 °F] |
| Altitude | < 2,000 mabove sea level |
| Display | LC display, LEDs |
| Output I, II | |
| Control system | Relay |
| Contact load | AC 250V / 2 A/cos φ≥0.7;DC 40V / 2 A |
| Mechanical lifetime | 5 x 10 7 switching cycles |
| Response delay | ≤ 200 ms with a step of 0 ...20mA |
| Output III | |
| Analogue output | 0 ... 20 mAor 4 ...20mA |
| Open-circuit voltage | ≤ DC 24V |
| Load | ≤ 650Ω |
| Error signal | downscale ≤ 3.6 mA, upscale ≥ 21.5 mA(in accordance with NAMUR NE43) |
| Resolution | ≤ 10 μA |
| Accuracy | < 20 μA |
| Influence of the ambient temperature | 0.005 %/K (50 ppm) |
| Response time | < 650 ms with a step from 0 ... 20 mAat the input, 90 %of the output signal final value |
| Linearisation | Number of linearisation steps: max. 20 |
| Galvanic isolation | |
| Input/other circuits reinforced insulation in acc. with IEC/EN 61010-1 | Rated insulation voltage 300 Veff |
| Output I, II/other circuits reinforced insulation in acc. with IEC/EN 61010-1 | Rated insulation voltage 300 Veff |
| Output I, II, III reinforced insulation between themselves in acc. with IEC/EN 61010-1 | Rated insulation voltage 300 Veff |
| Output III/supply reinforced insulation in acc. with IEC/EN 61010-1 | Rated insulation voltage 300 Veff |
| Interface/supply reinforced insulation in acc. with IEC/EN 61010-1 | Rated insulation voltage 300 Veff |
| Supply voltage | ■ DC20…90V ■ AC 48…253V |
| Dissipation loss | 2W/3VA |
| Power consumption | 2.2W/ 4VA |
| Settling time | Energized/De-energized delay 0 ... 250 s, settable |
| Ingress protection | IP20 |
| Electromagnetic compatibility | ■ EN 61326-1:2013 (industrial areas) ■ NE 21:2006 |
| Low voltage | EN 61010-1:2010 |
| Safety integrity level (SIL) | Up to SIL 2 per IEC 61508 |
| Mounting | DIN rail 35 mm[1.378 in] per EN 60715:200 |
| Weight | Approx. 300 g [0.66 lbs] |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective ■ RoHS directive | European Union | |
| UL Per UL 508 and CSA 22.2 no. 143 | USA and Canada |
