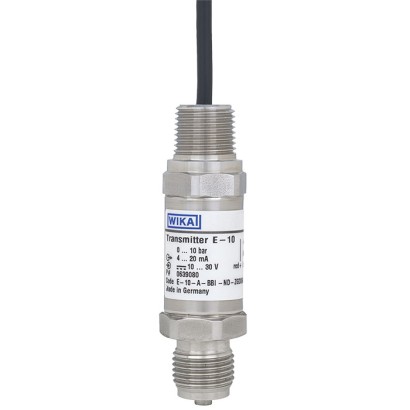

WIKA · قياس الضغط · العائلة E-10

حساس ضغط مع غلاف مقاوم للهب

للاستخدامات في المناطق المعرّضة للانفجار
النطاق
-1…1000 bar
الخرج
4 ... 20 mA · DC 0 ... 5 V
الدقة
0.5 % of span
الحماية
IP67
CERoHSNACEATEXIECExFMCSAEMC EN 61326Pressure Equipment DirectiveEx db IIC T6...T1 Gb (IECEx)ATEX: II 2G Ex db IIC T6...T1 GbIECEx: Ex db IIC T6...T1 Gb
السعر
حسب الطلب
يعتمد على التكوين
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

مرسلات الضغط الطراز E-10 وE-11 ذات الحماية بمبيت مقاوم للهب (flameproof) قد تم تصميمها خصيصًا لتلبية المتطلبات العالية لتطبيقات النفط والغاز الصناعية.

تتوفر مرسلات الضغط هذه مع إشارات تماثلية مختلفة، بدءًا من 4 ... 20 mA وصولًا إلى إصدارات تعمل بالبطارية وبقدرة منخفضة، مثل DC 1 ... 5 V.

تتميز بمقاومة استثنائية للاهتزاز ولقطات/نبضات الضغط ودخول الرطوبة.

يتم إجراء مراقبة جودة ومعايرة شاملة على كل جهاز على حدة، بحيث يمكن ضمان دقة تبلغ ≤ 0.5 %. يضمن تعويض درجة الحرارة الدقة والاستقرار طويل الأجل، حتى مع وجود

للموافقات الإضافية، يُرجى الرجوع إلى الصفحة 6

المزايا

  • معتمد من CSA و FM كـ "explosionproof" للمناطق الخطرة من الفئة I، القسم 1
  • معتمد من ATEX و IECEx كـ "غلاف مقاوم للانفجار" لـ II 2G Ex db IIC T6...T1 Gb
  • مخرج تيار أو جهد
  • مصمم للظروف البيئية القاسية
  • نسخة منخفضة الاستهلاك متوفرة كخيار

الأسئلة والأجوبة

ما هو مدى قياس الضغط لهذا المرسل؟

يتوفر الطراز E-10/E-11 بمدايات ضغط مطلق من 0 ... 0,6 bar وحتى 0 ... 1000 bar، ومدايات تفريغ مثل -1 ... 0 bar، إضافة إلى مدايات بوحدات psi (من 0 ... 5 psi حتى 0 ... 15000 psi) وinHg.

ما هي دقة القياس؟

الخطأ ≤ 0.5 % of span، ويتم تحديده وفق المعيار IEC 61298-2.

ما هي موافقات الحماية من الانفجار المتوفرة؟

ATEX: II 2G Ex db IIC T6...T1 Gb، وIECEx: Ex db IIC T6...T1 Gb، وكذلك FM وCSA بتصنيف Explosionproof لمنطقة Class I, Division 1, Groups A, B, C and D (مع CSA: Type 4X وFM: Type 4).

ما هي درجات حرارة التشغيل المسموح بها؟

درجة حرارة الوسط من -40 … +105 °C، ودرجة الحرارة المحيطة من -40 … +80 °C.

ما هي وصلات العملية المتوفرة؟

G 1/2 B، G 1/4 B، G 1/4 A، 1/2 NPT، 1/4 NPT، 1/8 NPT، وبعضها بمخرج مستوٍ مباشر (flush) مثل G 1/2 B flush.

ما هي إشارات الخرج المتاحة؟

4 ... 20 mA، وDC 0 ... 5 V، وDC 0.5 ... 4.5 V، وDC 1 ... 5 V، وDC 0 ... 10 V، مع تغذية DC 10...30 V.

هل تتوفر نسخة موفرة للطاقة؟

نعم، تتوفر نسخة منخفضة الاستهلاك (low-power) كخيار، وهو ما يناسب التطبيقات التي تعمل ببطارية.

من أي مواد تصنع الأجزاء الملامسة للوسط؟

الأجزاء المبللة من Stainless steel أو Elgiloy®، ومواد الإحكام هي NBR أو FPM/FKM أو EPDM، وجسم الجهاز من Stainless steel بحماية IP67.

التعريف
الطرازE-10
النوع الفرعيPressure transmitter
نطاق القياس
نطاق الضغط0…0.6 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…1 bar · 0…0.4 bar · 0…25 bar · 0…40 bar · 0…60 bar · 0…100 bar · 0…160 bar · 0…250 bar · 0…400 bar · 0…600 bar · 0…1000 bar · -1…0 bar · -1…0.6 bar · -1…1.5 bar · -1…3 bar · -1…5 bar · -1…9 bar · -1…15 bar · -1…25 bar · 0…0.2 bar · 0…5 psi · 0…10 psi · 0…15 psi · 0…25 psi · 0…30 psi · 0…60 psi · 0…100 psi · 0…160 psi · 0…200 psi · 0…250 psi · 0…300 psi · 0…500 psi · 0…600 psi · 0…750 psi · 0…1000 psi · 0…1500 psi · 0…2000 psi · 0…3000 psi · 0…5000 psi · 0…8500 psi · 0…10000 psi · 0…15000 psi · -30…0 inHg · -30…30 inHg · -30…60 inHg · -30…100 inHg · -30…200 inHg · -30…300 inHg · 0…0 bar
دقة القياس
فئة الدقة0.5 % of span
معيار الدقةIEC 61298-2
ظروف العملية
وصلة العملية
G ¼ BG ½ BG ¼ A⅛ NPT¼ NPT½ NPTG¼ female thread¼NPT female threadG½B flushG 1/4 BG 1/2 BG 1/4 A1/8 NPT1/4 NPT1/4 NPT female thread1/2 NPTG 1/2 B flush
درجة حرارة العملية−40…+105 °C
الخصائص الكهربائية
إشارة الخرج4 ... 20 mA · DC 0 ... 5 V · DC 0.5 ... 4.5 V · DC 1 ... 5 V · DC 0 ... 10 V · 0-5V · 0.5-4.5V · 1-5V · 0-10V
التغذيةDC 10...30 V
وصلة كهربائية½ NPT male conduit, with potted cable outlet
المواد
مادة العلبةStainless steel
مادة الأجزاء الملامسةStainless steel, Elgiloy®
مادة الإحكامNBR, FPM/FKM, EPDM
بيئة التشغيل
حرارة المحيط−40…+80 °C
تصنيف IPIP67
الشهادات والموافقات
الشهادات
CERoHSNACEATEXIECExFMCSAEMC EN 61326Pressure Equipment Directive
حماية الانفجار
II 2G Ex db IIC T6...T1 Gb (ATEX)Ex db IIC T6...T1 Gb (IECEx)Explosionproof for Class I, division 1, groups A, B, C and D (FM)Explosionproof for Class I, division 1, groups A, B, C and D (CSA)Explosionproof for Class I, division 1, groups A, B, C and D; Class II, division 1, groups E, F and G; Class III, division 1; Type 4 (FM)Explosionproof for Class I, division 1, groups A, B, C and D; Class II, division 1, groups E, F and G; Class III, division 1; Type 4X (CSA)ATEX: II 2G Ex db IIC T6...T1 GbIECEx: Ex db IIC T6...T1 GbFM: Class I, Div. 1, Groups A,B,C,D; Class II, Div. 1, Groups E,F,G; Class III, Div. 1; Type 4CSA: Class I, Div. 1, Groups A,B,C,D; Class II, Div. 1, Groups E,F,G; Class III, Div. 1; Type 4X
تفاصيل إضافية
لغات ورقة البياناتEN
جداول من ورقة البيانات
Accuracy specifications
Non-linearity per BFSL per IEC 61298-2≤ 0.2 %of span
Accuracy→See'Max.measured error per IEC 61298-2'
Max. measured error per IEC 61298-20.5 %of span
Non-repeatability per IEC 61298-2≤ 0.1 %of span
Mean temperature coefficient at 0 ... 80 °C [32 ... 176 °F]
Zero point≤ 0.2 %of span/10 K
Span≤ 0.2 %of span/10 K
Long-term stability per DIN 16086≤ 0.2 %of span/year
For use in hydrogen applications, observe the technical information IN 00.40 at www.wika. com regarding long-term stability.
Reference conditionsPer IEC 61298-1
bar
Scale rangeOverpressure limit
0 ... 0.43.1
0 ... 0.6
0 ... 1
0 ... 1.66.2
0 ... 2.5
0 ... 414
0 ... 631
0 ... 10
0 ... 1662
0 ... 25
0 ... 4080
0 ... 60120
0 ... 100200
0 ... 160320
0 ... 250500
0 ... 400800
0 ... 600 1) 3)1,200
0 ... 1000 2) 3)1,500
psi
Scale rangeOverpressure limit
0 ... 545
0 ... 10
0 ... 15
0 ... 2589
0 ... 30
0 ... 60203
0 ... 100449
0 ... 160899
0 ... 200
0 ... 250
0 ... 300
0 ... 5001,160
0 ... 600
0 ... 7501,740
0 ... 1,000
0 ... 1,5002,900
0 ... 2,0004,600
0 ... 3,0007,200
0 ... 5,00011,600
0 ... 8,500 1) 3)17,400
0 ... 10,000 2) 3)
0 ... 15,000 2) 3)21,750
bar
Scale rangeOverpressure limit
0 ... 0,2
0 ... 0.64
0 ... 15
0 ... 1.610
0 ... 2.5
0 ... 417
0 ... 635
0 ... 10
0 ... 1650
عرض الكل (20)
bar
Scale rangeOverpressure limit
-1 ... 02
-1 ... +0.64
-1 ... +1.55
-1 ...+310
-1 ...+517
-1 ...+935
-1 ...+15
-1 ...+2550
psi
Scale rangeOverpressure limit
0 ... 1572
0 ... 25145
0 ... 30
0 ... 60240
0 ... 100500
psi
Scale rangeOverpressure limit
-30 inHg ... 029
-30 inHg ... 30145
500-30 inHg ... 60240
-30 inHg ... 100500
-30 inHg ... 2001,160
-30 inHg ... 300
Further details on: Measuring range
Units■ bar ■ psi ■ kg/cm² ■ MPa, kPa
Maximum working pressure→ Corresponds to the upper measuring range value / measuring range full scale value
Overpressure limit→See measuring ranges The overpressure limit is based on the measuring range. Depending on the selected pro- cess connection and the seal, restrictions in overpressure limit can result.
Vacuum resistanceYes
Process connection
StandardThread sizeMax. measuring rangeOverpressure limitSeal
Process connections for model E-10
EN 837G¼B1,000 bar [15,000 psi]1,480 bar [21,400 psi]-
G¼female thread1,000 bar [15,000 psi]1,480 bar [21,400 psi]-
G½B1,000 bar [15,000 psi]1,480 bar [21,400 psi]-
DIN EN ISO 1179-2 (formerly DIN 3852-E)G¼A600 bar [8,700 psi]858 bar [12,440 psi]NBR
ANSI/ASME B1.20.1⅛NPT400 bar [5,800 psi]572 bar [8,290 psi]-
¼NPT1,000 bar [15,000 psi]1,480 bar [21,400 psi]-
¼NPTfemale thread1,000 bar [15,000 psi]1,480 bar [21,400 psi]-
½NPT1,000 bar [15,000 psi]1,480 bar [21,400 psi]-
Process connections for model E-11
-G½Bflush (available for measuring ranges 0 ... 2.5 to 0 ... 600 bar)600 bar [8,700 psi]600 bar [8,700 psi]NBR
400 bar [5,800 psi]400 bar [5,800 psi]FPM/FKM
200 bar [2,900 psi]200 bar [2,900 psi]EPDM
-G½Bflush (available for measuring ranges 0 ... 4 to 0 ... 1,6 bar)1.6 bar [20 psi]10 bar [145 psi]NBR
1.6 bar [20 psi]10 bar [145 psi]FPM/FKM
1.6 bar [20 psi]10 bar [145 psi]EPDM
Further details on: Process connection
Possible restrictionsDepending on the choice of seal on the process connection, there may be restrictions in the permissible medium and ambient temperature range.
NBR-30 ...+100 °C [-22 ...+212 °F]
FPM/FKM-15 ...+102 °C [5 ... 215 °F] / -15 ...+105 °C [5 ... 221 °F]
Output signal
Signal type
Current (2-wire)4 ...20mA
Voltage (3-wire)■ DC 0 ...5V ■ DC 0.5 ...4.5V ■ DC 1 ...5V ■ DC 0 ...10V
Load in Ω
Output signal 4 ...20mA≤ (auxiliary power - 10 V) / 0.02 A
Output signal DC 0 ...5V> maximum output signal /1mA
Output signal DC 0.5 ...4.5V> 100k
Output signal DC 1 ...5V> 100k
Output signal
Output signal DC 0 ...10V> maximum output signal /1mA
Voltage supply
Auxiliary powerOutput signal 4 ...20mADC 10 ...30V
Output signal DC 0 ...5VDC 10 ...30V
Output signal DC 0.5 ...4.5VDC 5 ...30V
Output signal DC 1 ...5VDC 6 ...30V
Output signal DC 0 ...10VDC 14 ...30V
Power consumption1W
Dynamic behaviour
Settling time per IEC 61298-2≤ 2 ms
≤ 10 msFor model E-10 with measuring range ≤ 0 ... 25 bar at medium temperature -30 °C [-22 °F]
For model E-11
Electrical connection
Connection typeIP code 1) 2)Wire cross-sec- tion in mm²Cable diameter in mm[in]Cable lengthsCable material
½ NPT male conduit, with pot- ted cable outlet (ATEX and IECEx approval)IP673 x 0.5 AWG206.8 [0.27]■ 2m ■ 5m ■ 10mPolyolefin copolymer
½ NPT male conduit, with cable outlet (FM and CSA approval)NEMA 4x IP673 x 0.56 AWG205.4 [0.21]■ 6 ft ■ 10m ■ 20 ft ■ 30 ftPVC
½ NPT male conduit, with pot- ted cores (FM and CSA approval)NEMA 4x IP673 x 0.5 AWG203 x 2.6 [3 x 0.10]■ 6 ft ■ 10m ■ 20 ft ■ 30 ftPolyolefin
Further details on: Electrical connection
Short-circuit resistanceS+ vs. U-
Reverse polarity protectionU+ vs. U-
Insulation voltageDC 500V
Operating conditions
Permissible temperature ranges 1) 2) 3) 4)
Instruments per ATEX and IECExMedium and ambient tem- perature limitT6-40 ...+60 °C [-40 ...+140 °F]
T5-40 ...+75 °C [-40 ...+167 °F]
T4 ...T1-40 ...+105 °C [-40 ...+221 °F]
Storage temperature limit-40 ...+70 °C [-40 ...+158 °F]
Instruments per FM, CSAMedium and ambient tem- perature limitT6-40 ...+60 °C [-40 ...+140 °F]
T4 ...T1-40 ...+105 °C [-40 ...+221 °F]
Storage temperature limit-40 ...+70 °C [-40 ...+158 °F]
Vibration resistance per IEC 60068-2-610g
Shock resistance per IEC 60068-2-27100g (mechanical shock)
Ingress protection (IP code) per IEC 60529 4)→ See 'Electrical connection'
Options for specific media
Oil- and grease-free
Residual hydrocarbon< 1,000 mg/m²
PackagingProtective cap on the process connection
Oxygen, oil- and grease-free
Measuring rangesMax. 400 bar [5,000 psi]
Overpressure limit2 times
Residual hydrocarbonMeasuring ranges < 30 bar [435 psi]< 500 mg/m 2
Measuring ranges > 30 bar [435 psi]< 200 mg/m 2
PackagingProtective cap on the process connection
Max. permissible temperature range-20 ...+60 °C [-4 ...+140 °F]
Elastomer sealMax. -15 ...+60 °C [5 ... 140 °F] and max. 30 bar [435 psi] measuring
→ Not possible with process connections with female thread
HydrogenOn request
Packaging and instrument labelling
PackagingIndividual packaging
Instrument labellingWIKA product label, glued
LogoDescriptionCountry
EU declaration of conformityEuropean Union
EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial environments)
Pressure Equipment Directive
RoHS directive
ATEX directive Flameproof enclosure (Ex d), EN 60079-0, EN 60079-1
IECEx Hazardous areas Flameproof enclosure (Ex d), IEC 60079-0, IEC 60079-1International
FM Hazardous areas Explosionproof class 3600, class 3615, class 3810USA
CSA ■ Safety (e.g. electr. safety, overpressure, ...) ■ Hazardous areas Class 2258 02, class 2258 82USA and Canada
LogoDescriptionCountry
KCs Hazardous areasKorea
-CRN Safety (e.g. electr. safety, overpressure, ...)Canada
LogoDescription
-China RoHS directive
