أجهزة قياس صناعية mV/V
الوصف
أجهزة القياس mV/V كعرض للتركيب على اللوحة أو كعرض كبير طراز E1930 مناسبة بشكل جيد لعدد كبير من التطبيقات بفضل دقتها وسهولة قراءتها. تُعرض القيم المقاسة وحالة مخرجات المرحل على شاشة رقمية متعددة الوظائف ذات 5 أرقام. كما توفر أجهزة القياس أيضًا عدّادًا إجماليًا بالإضافة إلى ذاكرة Min/Max.
يتم عادةً تنفيذ التوصيل بمحوّل القوة (force transducer) المناسب وكذلك عملية ضبط المعلمات بواسطة العميل لهذا الطراز. تتم برمجة الجهاز عبر قوائم (menu-driven). يمكن توصيل أي محوّل قوة بمقياس إجهاد (strain gauge) (بحد أقصى 4 حساسات بقيمة 350 Ω على التوازي) مع إشارة خرج حتى max. ±4.8 mV/V أو ±48 mV/V. يتم تزويد الحساس الداخلي إما بجهد مستمر DC 5 أو 10 V.

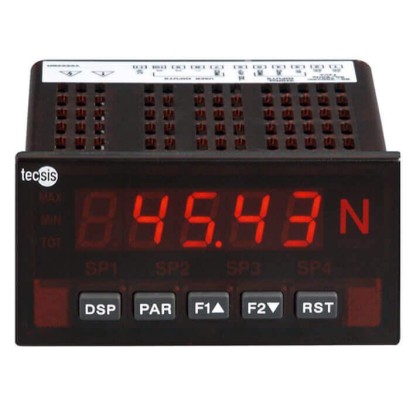

أجهزة القياس الصناعية mV/V، طراز العرض الكبير أو طراز العرض E1930
يمكن إجراء الطلبات وضبط المعلمات لقيم مختلفة عبر الواجهة التسلسلية الاختيارية. تتيح المرحلات الاختيارية 2 أو 4 مراقبة الانخفاض دون قيم الحدود أو تجاوزها. بالإضافة إلى ذلك، يتوفر إشارة خرج 0/4 ... 20 mA للتقييم التناظري. يمكن التخلص من الإشارات المزعجة عبر خيارات ضبط الفلتر.
المزايا
- شاشة عرض رقمية من 5 خانات، سهلة القراءة حتى 50 m
- دقة عالية: 0.02 % من القراءة +3 μV
- وظائف شاملة سهلة الإعداد على الجهاز أو عبر الكمبيوتر
- بطاقات توسعة قابلية للتوصيل، مخرج تناظري، قيمتا حد أو 4 قيم حد، واجهة تسلسلية
- حماية من الدخول IP65
الأسئلة والأجوبة
ما هي دقة جهاز القياس E1930؟
فئة الدقة ±0.02 % of FS ± 1 digit، ويُذكر في المواصفات التسويقية أيضاً دقة عالية تبلغ 0.02 % من القراءة +3 μV.
ما هي إشارة الخرج المتاحة للتقييم التناظري؟
يتوفر إشارة خرج 0/4 ... 20 mA للتقييم التناظري، بالإضافة إلى DC 0 ... 10 V.
هل يدعم الجهاز مراقبة قيم الحدود؟
نعم، توفر المرحلات الاختيارية 2 أو 4 مراقبة الانخفاض دون قيم الحدود أو تجاوزها.
ما نوع محوّلات القوة التي يمكن توصيلها بالجهاز؟
يمكن توصيل أي محوّل قوة بمقياس إجهاد (strain gauge)، بحد أقصى 4 حساسات بقيمة 350 Ω على التوازي، مع إشارة خرج حتى max. ±4.8 mV/V أو ±48 mV/V.
ما هي درجات الحرارة المسموح بها للجهاز؟
درجة الحرارة المحيطية من 0 إلى +50 °C، ودرجة حرارة العملية من 0 إلى +45 °C.
ما هي درجة الحماية من الأتربة والرطوبة؟
الطراز مصنَّف بدرجة حماية IP65/IP20، ويُشار في مميزاته إلى درجة حماية IP65.
كيف تتم برمجة الجهاز وضبط المعلمات؟
تتم البرمجة عبر قوائم (menu-driven) على الجهاز نفسه أو عبر الحاسوب، كما يمكن تنفيذ الطلبات وضبط المعلمات لقيم مختلفة عبر الواجهة التسلسلية الاختيارية.
هل يحمل الجهاز موافقات للمناطق الخطرة؟
لا تتوفر في البيانات المعطاة موافقات حماية ضد الانفجار؛ الشهادة الوحيدة المذكورة هي UL.
| الطراز | E1930 |
| النوع الفرعي | Measuring instrument with display |
| فئة الدقة | ±0.02 % of FS ± 1 digit |
| درجة حرارة العملية | +0…+45 °C |
| إشارة الخرج | 0 ... 20 mA, DC 0 ... 10 V |
| حرارة المحيط | +0…+50 °C |
| تصنيف IP | IP65/IP20 |
| الوزن | 2.25 kg |
| الشهادات | UL |
| لغات ورقة البيانات | EN |
| Model E1930 | |
|---|---|
| Measuring range | Full-bridge strain gauge in 4-wire technology Option: 6-wire technology connection available Selectable by jumper: ■ ±24mV ■ ±240mV |
| Display | 5-digit, red, LED display readable in sunlight, 14 or 100 mmhigh Output max. -19,999 to +99,999 digits Refresh rate: 1 to 20 updates/s. Min./Max. display Relay status display |
| Sensor supply | Selectable by jumper: DC 5V ±2 %, max.65mA DC 10V ±2 %, max.125mA |
| Accuracy | ±0.02 %of FS ± 1 digit |
| Linearisation | Number of linearisation steps: Selectable from 2 to 16 Scale range: -19,999 to 99,999 Decimal point: 0 to 0.0000 |
| Rated temperature range | 18…28°C |
| Service temperature B T, G | 0 …50°C(with all 3 cards inserted 0 …45°C) |
| Storage temperature range | -40…60°C |
| Output signal (option) | 2 or 4 relay outputs (transistor outputs available as an alternative) Analogue output 0 ... 20 mAand DC 0 ...10V RS-232 interface RS-485 interface Profi-DP interface |
| Digital input | 3 programmable user inputs Maximum voltage:DC 30V Maximum step response time: 50 ms Selectable by jumper: ■ NPN:Active Vin < DC 0.9 V, inactive Vin > DC 3.6V ■ PNP: Active Vin > DC 3.6 V, inactive Vin < DC 0.9V |
| Resolution | 16-bit A/D converter |
| Sampling rate | 20 Hz |
| Supply voltage ■ Standard ■ Option | AC 85 …250V, 50/60 Hz, 15VA DC 11 …36V, 11W/ AC 24 V, 15VA |
| Response time | < 200 ms for displaying 99 %of the final reading value without zero adjustment < 700 ms for displaying 99 %of the final reading value with zero adjustment The response time changes with setting digital stage filtering |
| Ingress protection (per IEC/EN 60529) | IP65 (front only) IP20 (rear of unit) |
| Interference emission | CISPR 11 class A |
| Immunity | EN 61326-1 immunity for industrial areas |
| Common-mode rejection (CMR) | > 100 dB, DC to 120 Hz |
| Relative humidity | max. 85 %r.h., non-condensing |
| Approvals | UL approval (Underwriters Laboratories) for the USA and Canada |
| Weight | Display: approx. 300g (without plug-in options) Large display: approx. 2.25 kg (including measurement module) |
| Pin | Connections | |
|---|---|---|
| 1 | AC | AC 85 - 250V 50/60 Hz |
| 2 | AC | AC 85 - 250V 50/60 Hz |
| 3 | +SIG | Signal input + |
| 4 | -SIG | Signal input - |
| 5 | COMM. | Ground signal input |
| 6 | +EXCITATION | Bridge supply |
| 7 | USERCOMM | Ground user input |
| 8 | USER1 | User input 1 |
| 9 | USER2 | User input 2 |
| 10 | USER3 | User input 3 |
