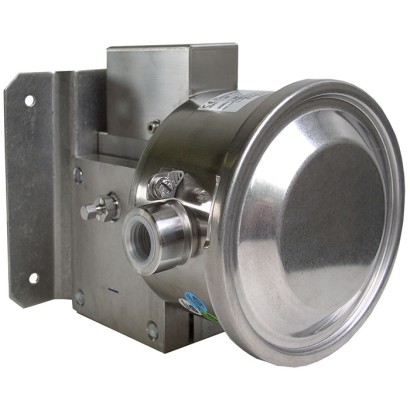

مفتاح ضغط تفاضلي
الوصف
تم تطوير مفاتيح الضغط عالية الجودة هذه خصيصًا لتطبيقات تتطلب السلامة بشكل حاسم. إن جودة المنتجات والتصنيع وفقًا لمعيار ISO 9001 يضمنان المراقبة الموثوقة لمنشأتك. أثناء الإنتاج، يتم تتبّع المفاتيح بواسطة برنامج ضمان الجودة في كل خطوة، ثم يتم اختبارها بنسبة 100 %.
لضمان تشغيل مرن قدر الإمكان، تُركَّب مفاتيح الضغط مع ميكرو سويتشات (micro switches)، والتي تُمكّن من توصيل/تبديل حمل كهربائي حتى AC 250 V، 20 A مباشرةً.
بالنسبة لقدرات القدرة الأقل للتبديل، مثل تطبيقات PLC، يمكن اختيار ميكرو سويتشات مملوءة بغاز الأرجون مع نقاط تلامس مطلية بالذهب.
المزايا
- لا حاجة لمصدر تغذية لتبديل الأحمال الكهربائية
- هيكل مفتاح متين من الفولاذ المقاوم للصدأ 316L، IP66، NEMA 4X
- نطاقات ضبط من 0 ... 16 mbar إلى 0 ... 40 bar مع ضغط ساكن مرتفع وضغط أحادي الجانب مرتفع حتى 160 bar
- متاح بأمان جوهري Ex ia
- نقطة أو نقطتا ضبط مستقلتان، SPDT أو DPDT، قدرة تبديل عالية تصل إلى AC 250 V، 20 A
الأسئلة والأجوبة
ما هو نطاق الضبط لمفتاح الضغط التفاضلي DW؟
تتوفر نطاقات ضبط من 0 … 16 mbar إلى 0 … 40 bar، بالإضافة إلى نطاقات سالبة مثل -0.5 … 0.5 bar و-8 … 8 bar، مع تحمل ضغط ساكن وأحادي الجانب يصل إلى 160 bar.
ما دقة المفاتيح؟
فئة الدقة ≤ 1 % من المدى، وفقًا للمواصفة IEC 61298-2:2008.
ما هي وصلات العمليات المتاحة؟
تشمل الوصلات المتاحة: ¼ NPT female، ½ NPT male، G ½ A male، G ¼ A male، ½ NPT female، G ¼ female، وM20 x 1.5 male.
هل يناسب هذا المفتاح الوسط المهاجمة؟
نعم؛ فهو مصمم للوسط الغازية والسائلة والمهاجمة، وتشمل مواد الأجزاء المبللة AISI 316 وAISI 316L وAISI 304 وMonel 400 وInconel 718.
ما مدى درجات الحرارة المسموح بها؟
يعمل المفتاح عند درجة حرارة محيط ووسط عملية تتراوح بين -30 … +85 °C.
ما درجة الحماية من دخول الغبار والماء؟
غلاف المفتاح مصنوع من الفولاذ المقاوم للصدأ 316L بدرجة حماية IP66 ومطابق لـ NEMA 4X.
هل تتوفر شهادات للمناطق الخطرة؟
نعم؛ يتوفر حماية جوهرية Ex ia (Ex ia I Ma، Ex ia IIC T6/T4 Ga، Ex ia IIIC T85/T135 Da) بشهادات ATEX وIECEx وEx-Ukraine، إضافة إلى CE وRoHS وEAC وCCC وKOSHA وNACE.
ما الذي يميز طراز DW عن مفاتيح الضغط الأخرى؟
إنه إصدار خاص للتطبيقات التي تتطلب السلامة بشكل حرج، بمستوى سلامة SIL 2 وفق IEC 61508، ويوفر نقطة ضبط أو نقطتين مستقلتين مع قدرة تبديل عالية حتى AC 250 V، 20 A دون الحاجة إلى تغذية خارجية.
| الطراز | DW |
| النوع الفرعي | Differential pressure switch |
| نطاق الضغط | 0…0.16 bar · 0…0.25 bar · 0…0.4 bar · 0…0.6 bar · 0…1 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 0…40 bar · -0.04…0.12 bar · -0.06…0.19 bar · -0.2…0.2 bar · -0.3…0.3 bar · -0.5…0.5 bar · -1.25…1.25 bar · -2…2 bar · -3…3 bar · -5…5 bar · -8…8 bar · -12.5…12.5 bar · 0…16 mbar · 0…25 mbar · 0…40 mbar · 0…60 mbar |
| فئة الدقة | ≤ 1 % of span |
| معيار الدقة | IEC 61298-2:2008 |
| مستوى السلامة الوظيفية (SIL) | SIL 2 per IEC 61508 |
| وصلة العملية | ¼ NPT female½ NPT maleG ½ A maleG ¼ A male½ NPT femaleG ¼ femaleM20 x 1.5 male |
| درجة حرارة العملية | −30…+85 °C |
| وصلة كهربائية | ½ NPT female |
| وظيفة التبديل | SPDT or DPDT |
| نقاط التبديل | 1 |
| مادة العلبة | Stainless steel 316L |
| مادة الأجزاء الملامسة | AISI 316, AISI 316L, AISI 304, Monel 400, Inconel 718 |
| مادة الإحكام | NBR |
| حرارة المحيط | −30…+85 °C |
| تصنيف IP | IP66 |
| الوزن | 6.2 kg |
| الشهادات | CERoHSEACCCCKOSHANACEATEXIECExEx-Ukraine |
| حماية الانفجار | Ex ia I MaEx ia IIC T6/T4 GaEx ia IIIC T85/T135 Da |
| لغات ورقة البيانات | EN |
| Contact version | Electrical rating (resistive load) | Suitable for Ex ia option | ||
|---|---|---|---|---|
| AC | DC | |||
| UN | 1 x SPDT, silver | 250 V, 15 A | 24 V, 2 A, 125 V, 0.5 A, 220 V, 0.25 A | No |
| US | 1 x SPDT, silver, hermetically sealed, argon gas filling 2) | 250 V, 15 A | 24 V, 2 A, 220 V, 0.5 A | Yes |
| UO | 1 x SPDT, gold-plated, hermetically sealed, argon gas filling 2) | 125 V, 1 A | 24 V, 0.5 A | Yes |
| UG | 1 x SPDT, gold-plated | 125 V, 1 A | 24 V, 0.5 A | No |
| UR | 1 x SPDT, silver, adjustable dead band | 250 V, 20 A | 24 V, 2 A, 220 V, 0.5 A | Yes 3) |
| DN | 2 x SPDT or 1 x DPDT, silver | 250 V, 15 A | 24 V, 2 A, 125 V, 0.5 A, 220 V, 0.25 A | No |
| DS | 2 x SPDT or 1 x DPDT, silver, hermetically sealed, argon gas filling 2) | 250 V, 15 A | 24 V, 2 A, 220 V, 0.5 A | Yes |
| DO | 2 x SPDT, or 1 x DPDT gold-plated, hermetically sealed, argon gas filling 2) | 125 V, 1 A | 24 V, 0.5 A | Yes |
| DG | 2 x SPDT or 1 x DPDT, gold-plated | 125 V, 1 A | 24 V, 0.5 A | No |
| Voltage U i | DC 30V |
|---|---|
| Current l i | 100mA |
| Power P i | 0.75W |
| Internal capacitance C i | 0 μF |
| Internal inductance L i | 0mH |
| Setting range | Stainless steel version | NACE version 1) | Monel version | |||
|---|---|---|---|---|---|---|
| Diaphragm | Process connection | Diaphragm | Process connection | Diaphragm | Process connection | |
| 16 mbar | AISI 316 | AISI 316L | - | - | - | |
| 25 mbar | ||||||
| 40 mbar | ||||||
| 60 mbar | ||||||
| 160 mbar | Monel ® 400 | AISI 316L | Monel ® 400 | |||
| 250 mbar | ||||||
| 400 mbar | ||||||
| 600 mbar | ||||||
| 1 bar | ||||||
| 2.5 bar | ||||||
| 4 bar | AISI 304 | |||||
| 6 bar | ||||||
| 10 bar | ||||||
| 16 bar | Inconel ® 718 | Inconel ® 718 | - | |||
| 25 bar | ||||||
| 40 bar |
| Δp-cell | Setting range | Fixed dead band for contact version | Adjustable dead band for contact version | Static / One-sided pressure | |
|---|---|---|---|---|---|
| in bar | 1 contact UN, US, UO, UG in mbar | 2 contacts DN, DS, DO, DG in mbar | 1 contact UR in mbar | in bar | |
| L | 0 ... 0.16 | ≤ 6 | ≤ 6 | 25 ... 60 | ≤ 40, ≤ 100 or ≤ 160 |
| 0 ...0.25 | ≤ 8 | ≤ 8 | 30 ... 80 | ||
| - | 0 ... 0.4 | ≤ 20 | ≤ 20 | 45 ... 120 | |
| 0 ... 0.6 | ≤ 25 | ≤ 25 | 80 ... 200 | ||
| 0 ... 1 | ≤ 40 | ≤ 40 | 100 ... 270 | ||
| 0 ... 2.5 | ≤ 70 | ≤ 70 | 260 ... 700 | ||
| 0 ... 4 | ≤ 120 | ≤ 120 | 450 ... 1,150 | ||
| 0 ... 6 | ≤ 180 | ≤ 180 | 600 ... 1,600 | ||
| 0 ... 10 | ≤ 300 | ≤ 300 | 1,100 ... 2,800 | ||
| 0 ... 16 | ≤ 480 | ≤ 480 | 1,600 ... 3,500 | ||
| 0 ... 25 | ≤ 700 | ≤ 700 | 2,500 ... 5,500 | ||
| V | 0 ... 40 | ≤ 1,200 | ≤ 1,200 | on request |
عرض الكل (6)
| Δp-cell | Setting range | Fixed dead band for contact version | Adjustable dead band for contact version | Static / One-sided pressure | |
|---|---|---|---|---|---|
| in mbar | 1 contact UN, US, UO, UG in mbar | 2 contacts DN, DS, DO, DG in mbar | 1 contact UR in mbar | in bar | |
| - | 0 ... 16 | ≤ 1.2 | ≤ 1.6 | - | ≤ 10 2) |
| 0 ... 25 | ≤ 1.2 | ≤ 1.6 | 4 ... 10 | ≤ 10 | |
| 0 ... 40 | ≤ 1.6 | ≤ 2.2 | 5 ... 14 | ||
| 0 ... 60 | ≤ 2.5 | ≤ 3.0 | 6 ... 18 |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ Pressure equipment directive ■ Low voltage directive ■ RoHS directive ■ ATEX directive 1) (option) IM1 II1GD | European Community | |
| IECEx 1) (option) Ex ia I Ma Ex ia IIC T6/T4 2) Ga Ex ia IIIC T85/T135 2) Da | IECEx member states | |
| EAC (option) Hazardous areas | Eurasian Economic Community | |
| Ex-Ukraine (option) Hazardous areas | Ukraine | |
| CCC (option) Hazardous areas | China | |
| KOSHA (option) Hazardous areas | South Korea |
