WIKA · قياس الضغط · العائلة DSS

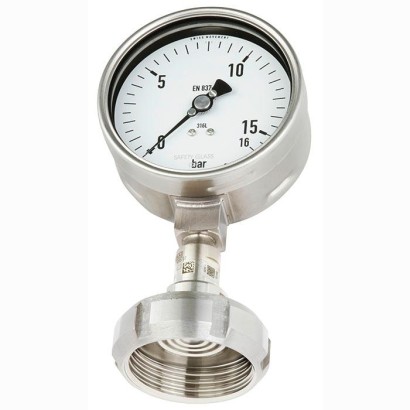

مقياس ضغط وفق EN 837-1 مع مانع/حاجز غشاء مركّب
مع وصلة عملية وفقًا للمواصفة السويدية Svensk Standard SS 1145، للأغذية
النطاق
-1…25 bar
الدقة
1.0
الحماية
IP65
EN 837-1ASME BPE SF3ASTM G93-03EN 10204 3.1
السعر
حسب الطلب
يعتمد على التكوين
الوصف
يتوافق DSS19F مع متطلبات صناعة الأغذية. يتيح التوصيل الملولب إمكانية إجراء توصيل عملية صحي.
تُستوفى متطلبات COP (التنظيف خارج الموقع).
يمكن لأنظمة مانع/حاجز الغشاء (diaphragm seal) تحمل درجات حرارة بخار التنظيف التي تحدث في عمليات SIP، وبالتالي تضمن توصيلًا معقمًا بين الوسط المراد قياسه ومانع/حاجز الغشاء.
المزايا
- تنظيف سريع دون بقايا
- وصلة العملية وفق Svensk Standard SS 1145
- مناسب للتنظيف خارج المكان (COP)
- تعقيم في المكان (SIP) حتى حد أقصى 130 °C [266 °F]
الأسئلة والأجوبة
ما مدى قياس الضغط المتوفر لمقياس DSS19F؟
تتراوح المدى من 0 … 1 bar إلى 0 … 25 bar، بالإضافة إلى مدى فراغ/ضغط: -1 … 5 bar، -1 … 9 bar، -1 … 10 bar.
ما دقة القياس؟
فئة الدقة 1.0 وفقًا للمواصفة EN 837-1.
ما نوع توصيل العملية؟
وصلة عملية وفق Svensk Standard SS 1145 (للأغذية)، كما تتوفر توصيلات RD 60 x 1/6 و RD 70 x 1/6.
هل يناسب الوسائط الغذائية؟
نعم، فالأجزاء الملامسة للوسط مصنوعة من Stainless steel 1.4435 [316L]، والتطبيق المستهدف هو القياس الصحي في صناعة الأغذية والمشروبات وفق ASME BPE SF3.
ما حدود درجات الحرارة؟
درجة حرارة الوسط +10 … +130 °C (مع إمكانية SIP حتى 130 °C)، ودرجة الحرارة المحيطة +10 … +40 °C.
ما مستوى الحماية من دخول الغبار والماء؟
حماية الدخول IP65.
ما الذي يميز DSS19F عن مقاييس الضغط الأخرى؟
دمجه مانع تسرب بغشاء مركّب مع وصلة وفق Svensk Standard SS 1145، مما يتيح تنظيفًا سريعًا دون بقايا، وتنظيفًا خارج الموقع (COP)، وتعقيمًا في الموقع (SIP) حتى 130 °C — أي اتصالًا صحيًا بالكامل. ---
المُهيِّئ · خطوة بخطوة
اجمع DSS19F لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
الخطوة 1 من 2
تهيئتك
- جهاز قياس الضغطManometer according to EN 837-1 nominal size 100 mm
- تعبئة حجرة الجهازwithout
- وحدة تدريج الحافة الخارجيةbar
- نطاق القياس—
- التجميعdirect assembly
- سائل تعبئة النظامKN 92 Medicinal white mineral oil; for pharmaceutical and food applications; FDA, USP, EP
- وحدة درجة الحرارةCelsius
- درجة حرارة العملية الدنيا.+ 10 °C
- درجة حرارة العملية القصوى.+ 80 °C; for sterilisation (SIP) max. + 130 °C
- قياس ضغط درجة الحرارة المحيطة - الحد الأدنى+ 10 °C
- قياس ضغط درجة حرارة المحيط كحد أقصى+ 40 °C
- مواصفة وصلة العمليةGrooved union nut
- معيار مواسيرPipe dimensions per DIN 1127 row 2 or ISO 2037/1992
- وصلة العملية—
- الأجزاء الملامسة للسوائلStainless steel 1.4435 (316L); UNS S31603
- خشونة السطح للأجزاء الملامسة للسوائل، مع استثناء خط اللحامRa ≤ 0,76 µm (Ra 0.30 µin.) according to ASME BPE SF3
- الشهاداتwithout
اقتراح الذكاء الاصطناعي حسب المعايير
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
التعريف
| الطراز | DSS19F |
| السلسلة | DSS |
| النوع الفرعي | Pressure gauge with diaphragm seal |
نطاق القياس
| نطاق الضغط | 0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · -1…5 bar · -1…9 bar · -1…10 bar |
دقة القياس
| فئة الدقة | 1.0 |
| معيار الدقة | EN 837-1 |
ظروف العملية
| وصلة العملية | Svensk Standard SS 1145RD 60 x 1/6RD 70 x 1/6 |
| درجة حرارة العملية | +10…+130 °C |
المواد
| مادة العلبة | Stainless steel 1.4301 [304] |
| مادة الأجزاء الملامسة | Stainless steel 1.4435 [316L] |
بيئة التشغيل
| حرارة المحيط | +10…+40 °C |
| تصنيف IP | IP65 |
الشهادات والموافقات
| الشهادات | EN 837-1ASME BPE SF3ASTM G93-03EN 10204 3.1 |
تفاصيل إضافية
| قطر القرص | 100 mm |
| لغات ورقة البيانات | EN |
جداول من ورقة البيانات
Model DSS19F
| Design | Pressure gauge with Bourdon tube per EN 837-1, welded to diaphragm seal |
|---|---|
| Nominal size (NS) | 100 |
| Accuracy class | 1.0 |
| Pressure limitation | Steady: Full scale value Fluctuating: 0.9 x full scale value Short time: 1.3 x full scale value |
| Permissible temperature range | |
| Medium Ambient Storage | 10 ... 80 °C [50 ... 176 °F] for SIP max. 130 °C [266 °F] 10 ... 40 °C [50 ... 104 °F] 10 ... 60 °C [50 ... 140 °F] |
| Ingress protection | IP65 per IEC/EN 60529 |
| Material | |
| wetted non-wetted | Diaphragm seal: Stainless steel 1.4435 [316L] Diaphragm of diaphragm seal: Stainless steel 1.4435 [316L] Case: Stainless steel 1.4301 [304] Window: Laminated safety glass Dial, pointer: Aluminium |
| Surface roughness wetted non-wetted | Ra ≤ 0.76 µm [30 µin] per ASME BPE SF3 (except for weld seam) Case:Ra ≤ 0.76 µm [30 µin] (except for weld seam) |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m 2 ) |
| System fill fluid | Medicinal white mineral oil KN 92 (FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, JP) |
| DN | For pipe Outer Ø x wall thickness | PN | Dimensions in mm[in] | |||||
|---|---|---|---|---|---|---|---|---|
| NG | G | H | D | d 2 | Mb | |||
| 38 | 38 x 1.2 [1.496 x 0.047] | 40 | 100 [3.937] | RD 60 x 1/6 | 120 [4.724] | 74 [2.913] | 55 [2.165] | 35 [1.378] |
| 51 | 51 x 1.2 [2.008 x 0.047] | 40 | 100 [3.937] | RD 70 x 1/6 [2.756 x 1/6] | 122 [4.803] | 84 [3.307] | 65 [2.559] | 45 [1.772] |
