DPGT40

تحت الطلب

WIKA · قياس الضغط · العائلة DELTA

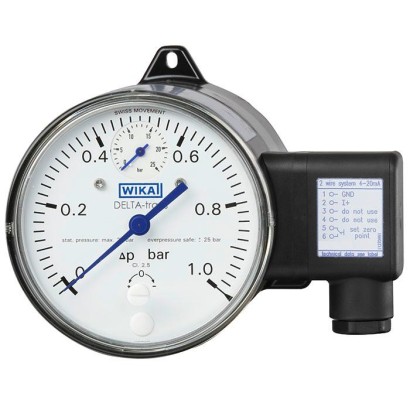

مقياس ضغط تفاضلي مع إشارة خرج

Name: مقياس ضغط تفاضلي مع إشارة خرج
Brand: WIKA

مع مؤشر ضغط تشغيل قابل للتركيب (DELTA-trans)

النطاق

-12.5…1000 kPa

الخرج

4 ... 20 mA, 2-wire, passive

الدقة

1.6

الحماية

IP65

CECRNRoHSEMCII 2G Ex ia IIC T4/T5/T6 GbII 2D Ex ia IIIB T135°C DbEx ia IIC T4/T5/T6 GbEx ia IIIB T135°C DbGas II 2G Ex ia IIC T4/T5/T6 GbDust II 2D Ex ia IIIB T135℃ DbGas Ex ia IIC T4/T5/T6 GbDust Ex ia IIIB T135℃ Db

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

مقاييس الضغط التفاضلي لعائلة المنتجات DELTA-line تُستخدم بشكل أساسي لمراقبة والتحكم في الضغوط التفاضلية المنخفضة عندما تكون هناك متطلبات مرتفعة من حيث التحميل الزائد من جهة واحدة والضغط الساكن.

تتمثل الأسواق النموذجية لهذه المنتجات في تكنولوجيا التسخين في العمليات، وصناعات التدفئة والتهوية وتكييف الهواء، وصناعة المياه/المياه العادمة، وبناء الآلات وإنشاء المصانع. وفي هذه التطبيقات، تتمثل الوظيفة الرئيسية لأجهزة القياس في مراقبة والتحكم في الفلاتر والضواغط والمضخات.

حيثما تكون هناك حاجة إلى نقل إشارة، وفي الوقت نفسه يجب إظهار ضغط تفاضلي محليًا، فإن DELTA-trans يجد استخدامه. يقوم مُشفّر زاوية إلكتروني (Angle Encoder) مُثبت في تطبيقات السيارات التي تتطلب السلامة، بتحديد موضع عمود ذراع المؤشر—وهو حساس غير تلامسي وخالٍ تمامًا من التآكل والاحتكاك.

∙ 05/2021

المزايا

نقل قيم العملية إلى غرفة التحكم (مثل 4 ... 20 mA)
نافذة مضادة للتحطم وغرفة قياس من الألومنيوم أو الفولاذ المقاوم للصدأ لمتطلبات أعلى
اختياريًا: مع شهادات موافقة للمناطق الخطرة
حماية عالية ضد دخول الأجسام والماء، IP65، للاستخدام الخارجي والعمليات ذات التكاثف العالي
مدى قياس منخفض من 0 ... 160 mbar

الأسئلة والأجوبة

ما هي مدى القياس المتاحة لهذا الجهاز؟

تبدأ المدى من 0 ... 160 mbar وتصل إلى 0 ... 10 bar، وهي متوفرة أيضًا بوحدات kPa وMPa وpsi وkg/cm2، بما في ذلك مدى متماثل ‎-12.5 … +12.5 kPa.

ما هي دقة القياس؟

فئة الدقة 1.6 وفق المعيار EN 837-1.

ما هي إشارات الخرج المتوفرة؟

4 ... 20 mA (سلكان، سلبي)، 0 ... 20 mA (3 أسلاك)، و0 ... 10 V (3 أسلاك)، بتغذية DC 12 ... 30 V ووصلة زاويّة.

ما هي وصلات العملية المتاحة؟

2 x G ¼ بلولب أنثوي أو 2 x G ¼ B بلولب ذكري بمسافة مركزية 26 mm، أو وصلتا bite-type لأنابيب بقطر ∅ 6 mm أو ∅ 8 mm أو ∅ 10 mm.

هل الجهاز مناسب للمناطق الخطرة؟

نعم، يتوفر اختياريًا بموافقات انفجار ATEX/IECEx للغاز والغبار، مثل II 2G Ex ia IIC T4/T5/T6 Gb وII 2D Ex ia IIIB T135°C Db.

هل يمكن استخدامه خارجيًا وفي ظروف تكاثف عالية؟

نعم، بفضل درجة حماية IP65 من دخول الأجسام والماء، وهو مصمم للاستخدام الخارجي والعمليات ذات التكاثف العالي.

ما هي درجات حرارة التشغيل؟

درجة حرارة الوسط من ‎-10 … +90 °C، ودرجة حرارة البيئة المحيطة من ‎-10 … +70 °C.

ما الذي يميز DPGT40 عن المقاييس المجاورة؟

يجمع بين المؤشر المحلي للضغط التفاضلي ونقل الإشارة الكهربائية إلى غرفة التحكم في جهاز واحد، مع إمكانية تركيب مؤشر ضغط تشغيل (DELTA-trans) ومشفّر زاوية غير تلامسي خالٍ من التآكل والاحتكاك.

التعريف

الطراز	DPGT40
السلسلة	DELTA
النوع الفرعي	Differential pressure gauge with output signal

نطاق القياس

نطاق الضغط

0…160 mbar · -12.5…12.5 kPa · 0…0.016 MPa · 0…250 mbar · 0…16 kPa · 0…0.025 MPa · 0…400 mbar · 0…25 kPa · 0…0.04 MPa · 0…600 mbar · 0…40 kPa · 0…0.06 MPa · 0…1000 mbar · 0…60 kPa · 0…0.1 MPa · 0…0.16 bar · 0…160 kPa · 0…0.16 MPa · 0…0.25 bar · 0…250 kPa · 0…0.25 MPa · 0…0.4 bar · 0…400 kPa · 0…0.4 MPa · 0…0.6 bar · 0…600 kPa · 0…0.6 MPa · 0…1 bar · 0…1000 kPa · 0…1 MPa · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…100 kPa · 0…5 psi · 0…15 psi · 0…25 psi · 0…40 psi · 0…60 psi · 0…0.16 kg/cm2 · 0…0.25 kg/cm2 · 0…0.4 kg/cm2 · 0…0.6 kg/cm2 · 0…1 kg/cm2 · 0…1.6 kg/cm2 · 0…2.5 kg/cm2 · 0…4 kg/cm2 · 0…6 kg/cm2 · 0…10 kg/cm2

دقة القياس

فئة الدقة	1.6
معيار الدقة	EN 837-1

ظروف العملية

وصلة العملية

2 x G ¼, female thread, centre distance 26 mm2 x G ¼ B, male thread, centre distance 26 mm2 x bite-type fitting for pipe ∅ 6 mm2 x bite-type fitting for pipe ∅ 8 mm2 x bite-type fitting for pipe ∅ 10 mmG¼ female thread, centre distance 26mmG¼B male thread, centre distance 26mmbite-type fitting for pipe ∅6mmbite-type fitting for pipe ∅8mmbite-type fitting for pipe ∅10mm2xG1/4 female thread, centre distance 26mm2xG1/4B male thread, centre distance 26mm2x bite-type fitting for pipe Ø6mm2x bite-type fitting for pipe Ø8mm2x bite-type fitting for pipe Ø10mm

درجة حرارة العملية

−10…+90 °C

الخصائص الكهربائية

إشارة الخرج	4 ... 20 mA, 2-wire, passive · 4 ... 20 mA, 2-wire · 0 ... 20 mA, 3-wire · 0 ... 10 V, 3-wire · 4-20 mA · 0-20 mA · 0-10 V
التغذية	DC 12 ... 30 V
وصلة كهربائية	Angular connector

المواد

مادة العلبة	aluminium, EN AC-AI Si9Cu3(Fe), black painted, aluminium, EN AC-AI Si9Cu3(Fe)
مادة الأجزاء الملامسة	Stainless steel 1.4571, Copper alloy, Steel, Aluminium, Al Si9Cu3(Fe), black painted, aluminium, Stainless steel
مادة الإحكام	FPM/FKM, NBR

بيئة التشغيل

حرارة المحيط	−10…+70 °C
تصنيف IP	IP65
الوزن	1.4 kg

الشهادات والموافقات

الشهادات	CECRNRoHSEMC
حماية الانفجار	II 2G Ex ia IIC T4/T5/T6 GbII 2D Ex ia IIIB T135°C DbEx ia IIC T4/T5/T6 GbEx ia IIIB T135°C DbII 2G Ex ia IIC T4/T5/T6 Gb II 2D Ex ia IIIB T135°C DbIECEx Hazardous areas Gas Ex ia IIC T4/T5/T6 Gb Dust Ex ia IIIB T135°C DbGas II 2G Ex ia IIC T4/T5/T6 GbDust II 2D Ex ia IIIB T135℃ DbGas Ex ia IIC T4/T5/T6 GbDust Ex ia IIIB T135℃ Db

تفاصيل إضافية

قطر القرص	100 mm
لغات ورقة البيانات	EN

جداول من ورقة البيانات

Measuring chamber material	Working pressure indication	Ex approval
Aluminium	Stainless steel	Without	Ø 22mm
x		x		Option
x			x	Option
	x	x		Option

Basic information

Nominal size
Differential pressure display	Ø100mm
Working pressure indication	■ Without ■ Ø22mm
Window
Non-Ex version	Plastic, with plug screw for zero point setting
Ex version	Plastic (zero point setting can only be carried out at the factory)
Case version	Display case, aluminium, EN AC-AI Si9Cu3(Fe); black painted
	→Measuring chamber, see table 'Measuring element'

Measuring range

mbar	psi
0 ... 160	0 ... 5
0 ... 250	0 ... 15
0 ... 400	0 ... 25
0 ... 600	0 ... 40
0 ... 1,000	0 ... 60
bar	kg/cm 2
0 ... 0.16	0 ... 0.16
0 ... 0.25	0 ... 0.25
0 ... 0.4	0 ... 0.4
0 ... 0.6	0 ... 0.6
0 ... 1	0 ... 1
0 ... 1.6	0 ... 1.6
0 ... 2.5	0 ... 2.5
0 ... 4	0 ... 4
0 ... 6	0 ... 6
0 ... 10	0 ... 10

Further details on: Measuring ranges

Type of pressure	Differential pressure
Special measuring ranges	Other measuring ranges on request
Unit	■ bar ■ psi ■ mbar ■ kg/cm² ■ MPa ■ kPa

عرض الكل (11)

Process connection

Standard	■ EN 837 ■ DIN EN ISO 8434-1
Size
EN 837	■ 2 x G¼, female thread, centre distance26mm ■ 2 x G¼B,male thread, centre distance26mm
DIN EN ISO 8434-1	■ 2 x bite-type fitting for pipe∅6mm ■ 2 x bite-type fitting for pipe∅8mm ■ 2 x bite-type fitting for pipe∅10mm

Measuring range
kPa	MPa
-12.5 ... +12.5	0 ... 0.016
0 ... 16	0 ... 0.025
0 ... 25	0 ... 0.04
0 ... 40	0 ... 0.06
0 ... 60	0 ... 0.1
0 ... 100	0 ... 0.16
0 ... 160	0 ... 0.25
0 ... 250	0 ... 0.4
0 ... 400	0 ... 0.6
0 ... 600	0 ... 1
0 ... 1,000

Logo	Description	Country
	EU declaration of conformity	European Union
	EMCdirective
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

Logo	Description
	EU declaration of conformity	European Union
	ATEX directive Hazardous areas
	Gas Dust	II 2G Ex ia IIC T4/T5/T6 Gb II 2D Ex ia IIIB T135°C Db
	IECEx Hazardous areas Gas Ex ia IIC T4/T5/T6 Gb Dust Ex ia IIIB T135°C Db	International
	EAC	Eurasian Economic Community
	EMCdirective
	UkrSEPRO Metrology, measurement technology	Ukraine
	Ex Ukraine Hazardous areas	Ukraine
	Uzstandard Metrology, measurement technology	Uzbekistan
	GOST Metrology, measurement technology	Russia
	KazInMetr Metrology, measurement technology	Kazakhstan
-	MTSCHS Permission for commissioning	Kazakhstan
	BelGIM Metrology, measurement technology	Belarus

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy)
Recommended recalibration interval	1 year (dependent on conditions of use)

Safety-related characteristic values (Ex)

Terminals	'I+' and 'GND'
Maximum voltage U i	DC 30V
Maximum current l i	100mA
Maximum power P i (gas)	1W
Maximum power Pi (dust)
Ta ≤ +40 °C	≤ 750mW
Ta ≤ +60 °C	≤ 650mW
Effective internal capacitance C i	17.5 nF
Effective internal inductance L i	Negligible

	Description	Order number
-	Panel mounting flange, aluminium	14074004
Panel mounting flange, stainless steel	14075088
910.17	Sealings →see data sheet AC 09.08	-
910.15	Syphons →see data sheet AC 09.06	-
IV3x	4-way valve block, stainless steel →For dimensions see page 10	2043559
4-way valve block, brass →For dimensions see page 10	2043567
-	Bite-type fittings for pipe diameters 6, 8 and10mm	On request
