DPGS40

تحت الطلب

WIKA · قياس الضغط · العائلة DELTA-comb

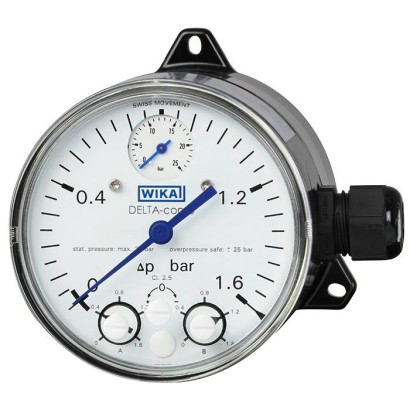

مقياس ضغط تفاضلي مع مفاتيح ميكروية

Name: مقياس ضغط تفاضلي مع مفاتيح ميكروية
Brand: WIKA

مع مؤشر ضغط التشغيل المدمج (DELTA-comb)

النطاق

-12.5…1000 kPa

الخرج

Microswitch · microswitch

الدقة

2.5

الحماية

IP65

RoHSCRNCEATEXIECExEACGOSTMTSCHSBelGIMEAC Hazardous areasII 2G Ex ia IIC T4/T5/T6 GbII 2D Ex ia IIIB T135°C DbEx ia IIC T4/T5/T6 GbEx ia IIIB T135°C DbEx Ukraine Hazardous areas

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

مقاييس الضغط التفاضلي لعائلة المنتجات DELTA-line تُستخدم بشكل أساسي لمراقبة والتحكم في الضغوط التفاضلية المنخفضة عندما تكون هناك متطلبات مرتفعة من حيث التحمل للزيادة المفاجئة من جهة واحدة والضغط الساكن.

تتمثل الأسواق النموذجية لهذه المنتجات في تكنولوجيا التسخين في العمليات، وصناعات التدفئة والتهوية وتكييف الهواء، وصناعة المياه/المياه العادمة، وكذلك في بناء الآلات وإنشاء المصانع. وبالنسبة لهذه التطبيقات، تتمثل الوظيفة الرئيسية لأجهزة القياس في مراقبة والتحكم في المرشحات والضواغط والمضخات.

حيثما يلزم تبديل الدوائر بأمان اعتمادًا على ضغط تفاضلي محدد، فإن DELTA-switch يجد استخدامه. فعندما ينتقل الضغط فوق أو تحت قيمة ضبط محددة (set point)، يتم بدء عملية التبديل.

∙ 05/2021

المزايا

مع مفتاح دقيق واحد أو اثنين قابلين للضبط
نافذة مضادة للتحطم وغرفة قياس من الألومنيوم أو الفولاذ المقاوم للصدأ لمتطلبات أعلى
اختياريًا: مع شهادات موافقة للمناطق الخطرة
حماية عالية ضد دخول الأجسام والماء، IP65، للاستخدام الخارجي والعمليات ذات التكاثف العالي
نطاق قياس منخفض من 0 ... 250 mbar

الأسئلة والأجوبة

ما هو مدى القياس المتاح لهذا الجهاز؟

يبدأ المدى من 0 ... 250 mbar ويصل إلى 0 ... 1 MPa، مع خيارات وسيطة مثل 0 ... 400 mbar و0 ... 10 bar و0 ... 100 kPa، بالإضافة إلى مدى سالب -12,5 ... +12,5 kPa.

ما هي دقة القياس؟

فئة الدقة 2.5 وفق المعيار EN 837-1.

ما هي وصلات العملية المتاحة؟

لولب ذكري G 1/4 B، لولب أنثوي G 1/4، أو وصلة bite-type لأنابيب بقطر ∅ 6 mm أو ∅ 8 mm أو ∅ 10 mm.

هل يمكن استخدام الجهاز في المناطق الخطرة؟

نعم، يتوفر اختياريًا بموافقات ATEX وIECEx وEAC، على سبيل المثال II 2G Ex ia IIC T4/T5/T6 Gb للغاز وII 2D Ex ia IIIB T135°C Db للغبار.

ما هي درجات حرارة التشغيل؟

درجة حرارة الوسط من -10 … +90 °C، ودرجة حرارة البيئة المحيطة من -10 … +70 °C.

هل الجهاز مناسب للاستخدام الخارجي؟

نعم، بفضل حماية الدخول IP65 فهو مناسب للاستخدام الخارجي وللعمليات ذات التكاثف العالي.

ما الذي يميز DPGS40 عن المقاييس التفاضلية الأخرى؟

إضافة إلى بيان فرق الضغط الميكانيكي، يتميز بمؤشر ضغط تشغيل مدمج (DELTA-comb) وبمفتاح ميكروي واحد أو اثنين قابلين للضبط بتلامس تحويلي، مما يتيح تبديل الدوائر بأمان عند قيمة ضغط تفاضلي محددة.

ما هي مواد الأجزاء المبللة بالوسط؟

فولاذ مقاوم للصدأ 1.4571، سبيكة نحاس، فولاذ، أو ألومنيوم EN AC-Al Si9Cu3(Fe)، مع إحكام من FPM/FKM أو NBR.

التعريف

الطراز	DPGS40
السلسلة	DELTA-comb
النوع الفرعي	Differential pressure gauge with microswitches

نطاق القياس

نطاق الضغط

0…250 mbar · 0…400 mbar · 0…600 mbar · 0…1000 mbar · 0…0.25 bar · 0…0.4 bar · 0…0.6 bar · 0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · -12.5…12.5 kPa · 0…25 kPa · 0…40 kPa · 0…60 kPa · 0…100 kPa · 0…160 kPa · 0…250 kPa · 0…400 kPa · 0…600 kPa · 0…1000 kPa · 0…0.025 MPa · 0…0.04 MPa · 0…0.06 MPa · 0…0.1 MPa · 0…0.16 MPa · 0…0.25 MPa · 0…0.4 MPa · 0…0.6 MPa · 0…1 MPa

دقة القياس

فئة الدقة	2.5
معيار الدقة	EN 837-1

ظروف العملية

وصلة العملية	G ¼ female threadG ¼ B male threadbite-type fitting for pipe ∅ 6 mmbite-type fitting for pipe ∅ 8 mmbite-type fitting for pipe ∅ 10 mmG 1/4, female threadG 1/4 B, male threadG 1/4 female
درجة حرارة العملية	−10…+90 °C

الخصائص الكهربائية

إشارة الخرج	Microswitch
وصلة كهربائية	cable gland M20 x 1.5 with 1 m cable, flying leads
وظيفة التبديل	Change-over contact
نقاط التبديل	1

المواد

مادة العلبة	aluminium, stainless steel, Aluminium, EN AC-AI Si9Cu3(Fe), Stainless steel 1.4571, Aluminium, EN AC-AI Si9Cu3(Fe), black painted
مادة الأجزاء الملامسة	Stainless steel 1.4571, Copper alloy, Steel, Aluminium, EN AC–Al Si9Cu3(Fe), Aluminium, Al Si9Cu3(Fe), Stainless steel, Aluminium, EN AC-AI Si9Cu3(Fe), black painted
مادة الإحكام	FPM/FKM, NBR

بيئة التشغيل

حرارة المحيط	−10…+70 °C
تصنيف IP	IP65
الوزن	1.4 kg

الشهادات والموافقات

الشهادات

RoHSCRNCEATEXIECExEACGOSTMTSCHSBelGIM

حماية الانفجار

EAC Hazardous areasII 2G Ex ia IIC T4/T5/T6 GbII 2D Ex ia IIIB T135°C DbEx ia IIC T4/T5/T6 GbEx ia IIIB T135°C DbIECEx Hazardous areas Gas Ex ia IIC T4/T5/T6 Gb Dust Ex ia IIIB T135°C DbEx Ukraine Hazardous areasMTSCHS Permission for commissioningATEX directive Hazardous areas Gas II 2G Ex ia IIC T4/T5/T6 Gb Dust II 2D Ex ia IIIB T135℃ DbIECEx Hazardous areas Gas Ex ia IIC T4/T5/T6 Gb Dust Ex ia IIIB T135℃ Db

تفاصيل إضافية

قطر القرص	100 mm
لغات ورقة البيانات	EN

جداول من ورقة البيانات

Measuring chamber material	Working pressure indication	Ex approval
Aluminium	Stainless steel	Without	Ø 22mm
x		x		Option
x			x	Option
	x	x		Option

Basic information

Nominal size
Differential pressure display	Ø100mm
Working pressure indication	■ Without ■ Ø22mm
Window
Non-Ex version	Plastic, with plug screw for switch point setting
Ex version	Plastic (switch point setting can only be carried out at the factory)
Case version	Display case, aluminium, EN AC-AI Si9Cu3(Fe); black painted
	→Measuring chamber, see table 'Measuring element'

Measuring range
mbar	psi
0 ... 250	0 ... 15
0 ... 400	0 ... 25
0 ... 600	0 ... 40
0 ... 1,000	0 ... 60
bar	kg/cm 2
0 ... 0.25	0 ... 0.25
0 ... 0.4	0 ... 0.4
0 ... 0.6	0 ... 0.6
0 ... 1	0 ... 1
0 ... 1.6	0 ... 1.6
0 ... 2.5	0 ... 2.5
0 ... 4	0 ... 4
0 ... 6	0 ... 6
0 ... 10	0 ... 10

Measuring range

kPa	MPa
-12.5 ... +12.5	0 ... 0.025
0 ... 25	0 ... 0.04
0 ... 40	0 ... 0.06
0 ... 60	0 ... 0.1
0 ... 100	0 ... 0.16
0 ... 160	0 ... 0.25
0 ... 250	0 ... 0.4
0 ... 400	0 ... 0.6
0 ... 600	0 ... 1
0 ... 1,000

عرض الكل (10)

Operating conditions

Medium temperature	-10 ...+90 °C [14 ... 194 °F]
Ambient temperature
Non-Ex version	-10 ...+70 °C [14 ... 150 °F]
Ex version	-10 ...+60 °C [14 ... 140 °F]
Storage temperature	-20 ...+60 °C [-4 ...+140 °F]
Pressure limitation
Steady	End value of measuring range
Fluctuating	0.9 x end value of measuring range
Overload safety	Max. 25 bar On one, both and alternatingly on the ⊕and ⊖sides
Ingress protection per IEC/EN 60529	IP65

Logo	Description	Country
	EU declaration of conformity	European Union
	Pressure equipment directive
-	RoHS directive CRN	Canada

Logo	Description	Country
	EU declaration of conformity	European Union
	IECEx Hazardous areas Gas Ex ia IIC T4/T5/T6 Gb Dust Ex ia IIIB T135°C Db	International
	EAC Hazardous areas	Eurasian Economic Community
	UkrSEPRO Metrology, measurement technology	Ukraine
	Ex Ukraine Hazardous areas	Ukraine
	Uzstandard Metrology, measurement technology	Uzbekistan
	GOST Metrology, measurement technology	Russia
	KazInMetr Metrology, measurement technology	Kazakhstan
-	MTSCHS Permission for commissioning	Kazakhstan
	BelGIM Metrology, measurement technology	Belarus

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy)
Recommended recalibration interval	1 year (dependent on conditions of use)

Safety-related characteristic values (Ex)

Terminals
Switch A	'1' / '4' / '2'
Switch B	'3' / '6' / '5'
Maximum voltage U i	DC 30V
Maximum current l i	100mA
Maximum power P i (gas)	1W
Maximum power Pi (dust)
Ta ≤ +40 °C	≤ 750mW
Ta ≤ +60 °C	≤ 650mW
Effective internal capacitance C i	Negligible
Effective internal inductance L i	Negligible

	Description	Order number
-	Panel mounting flange, aluminium	14074004
Panel mounting flange, stainless steel	14075088
910.17	Sealings →see data sheet AC 09.08	-
910.15	Syphons →see data sheet AC 09.06	-
IV3x	4-way valve block, stainless steel →For dimensions see page 10	2043559
4-way valve block, brass →For dimensions see page 10	2043567
-	Bite-type fittings for pipe diameters 6, 8 and10mm	On request
