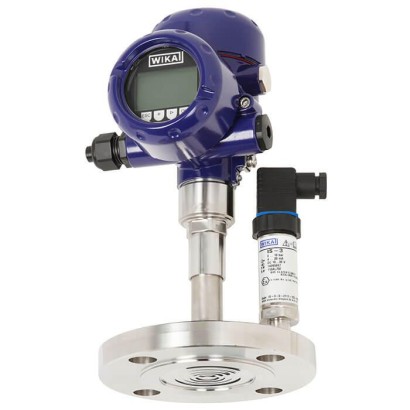

نظام مراقبة الغشاء مع وصلة شفة
الوصف
مجموعة WIKA المكوّنة من مانع/حاجز غشاء (diaphragm seal) وجهاز قياس الضغط وعنصر المراقبة مناسبة على نحو مثالي لأشد مهام القياس قسوة. ويمكن للنظام تحمل الوسائط العدوانية أو الساخنة.
تم تصميم مراقبة الغشاء الحاصلة على براءة اختراع خصيصًا لتلبية أعلى متطلبات السلامة في صناعات الكيمياء والبتروكيماويات.
في نظام الغشاء المزدوج، يضمن غشاء داخلي ثانٍ داخل جهاز قياس الضغط الفصل الموثوق بين البيئة والعملية في حال حدوث تمزق في الغشاء. تظل وظيفة القياس للنظام ككل دون عائق، ومع ذلك يجب استبداله فورًا.
المزايا
- نظام الغشاء المزدوج لضمان الفصل بين العملية وجهاز قياس الضغط
- وصلة العملية بشفة لتوفير اتصال ملولب مباشر
- تصميم ملحوم بالكامل مع غشاء مسطح ملامس للوسط
- الأجزاء الملامسة للوسط من Hastelloy
الأسئلة والأجوبة
ما مدى ضغط القياس للطراز DMS27؟
يتوفر النظام بمدى ضغط موجي من 0 … 2.5 bar إلى 0 … 40 bar، وبمدى تفريغ من -1 … 1.6 bar إلى -1 … 25 bar.
ما دقة القياس؟
الدقة ≤ 0.1 % من المدى، وفق المعيار IEC 61298-2.
ما نوع وصلة العملية؟
وصلة شفة Flange DN 2" Class 150 وفق ASME B16.5.
ما المواد المناسبة للوسائط العدوانية؟
الأجزاء المبلّلة بالوسط مصنوعة من Hastelloy C276 (2.4819; UNS N10276)، ما يجعله مناسبًا للوسائط العدوانية بما فيها التطبيقات ذات محتوى حمض الهيدروفلوريك.
ما نطاق درجات حرارة التشغيل؟
درجة حرارة الوسط: -10 … +120 °C، ودرجة الحرارة المحيطة: +10 … +40 °C.
ما درجة الحماية من ingress؟
التصنيف IP65.
ما إشارات الخرج المتاحة؟
4-20 mA، 4-20 mA مع HART، PROFIBUS PA، وFOUNDATION Fieldbus، بتغذية DC 10 ... 30 V وتوصيل كهربائي عبر Angular connector DIN EN 175301-803 A.
ما الذي يميز هذا الطراز عن غيره؟
يتميز DMS27 بنظام الغشاء المزدوج الحاصل على براءة اختراع، الذي يضمن غشاء داخلي ثانٍ الفصل الموثوق بين البيئة والعملية عند تمزق الغشاء، مع بقاء وظيفة القياس دون عائق حتى استبدال النظام فورًا.
| الطراز | DMS27 |
| السلسلة | DMS |
| النوع الفرعي | Diaphragm monitoring system |
| نطاق الضغط | 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · -1…1.6 bar · -1…3 bar · -1…5 bar · -1…10 bar · -1…15 bar · 0…40 bar · -1…25 bar |
| فئة الدقة | ≤ 0.1 % of span |
| معيار الدقة | IEC 61298-2 |
| مستوى السلامة الوظيفية (SIL) | SIL qualified (option for IPT-20) |
| وصلة العملية | Flange connection DN 2" Class 150, ASME B16.5Flange DN 2" Class 150 ASME B16.5 |
| درجة حرارة العملية | −10…+120 °C |
| إشارة الخرج | PROFIBUS PA · 4-20 mA · HART · FOUNDATION Fieldbus · FOUNDATION™ Fieldbus · 4-20mA with HART |
| التغذية | DC 10 ... 30 V |
| وصلة كهربائية | Angular connector DIN EN 175301-803 A |
| مادة العلبة | Stainless steel 316L/1.4404, Stainless steel, Aluminium die-casting AlSi10Mg, PA 6, Aluminium die-casting AlSi10Mg, powder-coated, Aluminium die-casting AlSi10Mg, powder-coated on PE basis |
| مادة الأجزاء الملامسة | Hastelloy C276 2.4819; UNS N10276 |
| مادة الإحكام | PA 6 |
| حرارة المحيط | +10…+40 °C |
| تصنيف IP | IP65 |
| الشهادات | NACE MR 1705NACE MR 103EN 10204 2.2EN 10204 3.1 |
| لغات ورقة البيانات | EN |
| Design | Process transmitter mounted to a diaphragm seal with flange connection, welded |
|---|---|
| Measuring range | |
| Gauge pressure | 0 ... 2.5 bar [0 ... 40 psi] 0 ... 4 bar [0 ... 60 psi] 0 ... 6 bar [0 ... 100 psi] 0 ... 10 bar [0 ... 150 psi] 0 ... 16 bar [0 ... 250 psi] 0 ... 25 bar [0 ... 400 psi] 0 ... 40 bar [0 ... 600 psi] -1 ... +1.6 bar [-30 inHg ...+25 psi] -1 ...+3 bar [-30 inHg ...+45 psi] |
| Vacuum 1) | -1 ...+5 bar [-30 inHg ...+70 psi] -1 ...+10 bar [-30 inHg ...+145 psi] -1 ...+15 bar [-30 inHg ...+220 psi] -1 ...+25 bar [-30 inHg ...+360 psi] -10 ...+120 °C [-50 ...+248 °F] 10 ... 40 °C [50 ... 104 °F] |
| Permissible temperature range Medium Ambient Storage | 10 ... 60 °C [50 ... 140 °F] |
| Ingress protection per IEC/EN 60529 | IP65 |
| Material 2) wetted | Diaphragm: Hastelloy C276 2.4819;UNS N10276 Diaphragm seal: Hastelloy C276 2.4819;UNS N10276 |
| Mounting type | Direct mounting |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m²) |
| System fill fluid | KN 21 halocarbon |
| Monitoring element 3) | Absolute pressure sensor (Model IS-3) |
|---|---|
| Current output | 4 ... 20 mA(2-Leiter) |
| Signal behaviour | 0 bar abs. →Outer diaphragm intact Signal:4mA ≥ 0,8 bar abs. →Outer diaphragm defective Signal: > 4 mA(depending on the pressure measuring range of the absolute pressure sensor) |
| Power supply | DC 10 ...30V |
| Permissible load in Ω | ≤ (power supply - 10 V) / 0.02 A - (cable length in mx0.14 Ω) |
| Material Case Wetted parts 4) Angular connector DIN EN 175301-803 A | Stainless steel Hastelloy PA6 |
| Ingress protection per IEC/EN 60529 | IP65 |
| Output signal | 4 ...20mA 4 ... 20 mAwith a superimposed HART ® communication signal (option: SIL qualification) HART ® specification: 7.3 FOUNDATION™ Fieldbus PROFIBUS ® PA |
|---|---|
| Load in Ω | (U B - U Bmin ) / 0.023 A U B = Applied power supply (see table 'Power supply') U Bmin = Minimum power supply (see table 'Power supply') |
| Accuracy at room temperature 1) | Measuring ranges ≤ 40 bar: ≤ 0.1 %of span |
| Material (non-wetted) Case Sensor | Double chamber case, aluminium die-casting AlSi10Mg, powder-coated on PE basis Stainless steel 316L/1.4404 |
| Display | LC display with backlighting, can be fitted on the top or on the side |
| Ingress protection per IEC/EN 60529 | IP66 / IP67 |
