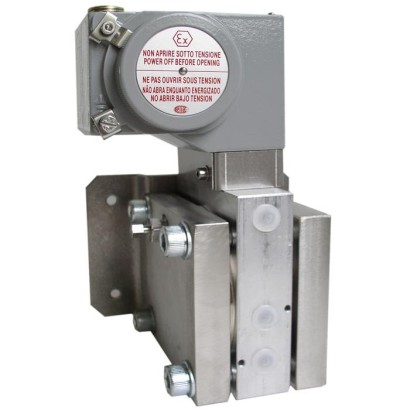

مفتاح ضغط تفاضلي مدمج
الوصف
تم تطوير مفاتيح الضغط عالية الجودة هذه خصيصًا لتطبيقات تتطلب السلامة بشكل حاسم. إن جودة المنتجات والتصنيع وفقًا لمعيار ISO 9001 يضمنان المراقبة الموثوقة لمنشأتك. أثناء الإنتاج، يتم تتبّع المفاتيح بواسطة برنامج ضمان الجودة في كل خطوة، ثم يتم اختبارها بنسبة 100 %.
لضمان تشغيل مرن قدر الإمكان، تُركّب مفاتيح الضغط مع مفاتيح ميكرو (micro switches)، والتي تُمكّن من توصيل/تبديل حمل كهربائي حتى AC 250 V، 20 A مباشرةً.
بالنسبة لقدرات القدرة الأقل للتبديل، مثل تطبيقات PLC، يمكن اختيار مفاتيح ميكرو مملوءة بغاز الأرجون مع نقاط تلامس مطلية بالذهب.
المزايا
- لا حاجة لمصدر تغذية لتبديل الأحمال الكهربائية
- غلاف مفتاح متين من سبيكة ألومنيوم أو فولاذ مقاوم للصدأ 316L، IP66، NEMA 4X
- نطاقات ضبط من 0 ... 160 mbar إلى 0 ... 40 bar مع ضغط ساكن مرتفع وضغط أحادي الجانب مرتفع حتى 250 bar
- متاح بأمان جوهري Ex ia
- نقطة ضبط واحدة، SPDT أو DPDT، قدرة تبديل عالية تصل إلى AC 250 V، 15 A
الأسئلة والأجوبة
ما هو مدى الضبط المتاح لمفاتيح الضغط هذه؟
تتوفر مدى ضبط من 0 … 160 mbar إلى 0 … 40 bar، بالإضافة إلى مدى فراغ/ضغط سالب مثل -1.25 … +1.25 bar و-500 … +500 mbar.
ما هو أقصى ضغط ساكن أو ضغط من جهة واحدة يمكن تحمله؟
يتحمل الطراز ضغطاً ساكناً وضغطاً من جهة واحدة حتى 250 bar.
هل يحتاج المفتاح إلى مصدر تغذية كهربائية؟
لا، لا يحتاج إلى تغذية كهربائية لتبديل الأحمال الكهربائية، إذ يعمل مباشرة عبر مفاتيح ميكرو.
ما هي قدرات التبديل الكهربائي المتاحة؟
نقطة ضبط واحدة بوظيفة SPDT أو DPDT، بقدرة تبديل تصل إلى AC 250 V، 15 A. للتطبيقات ذات قدرة التبديل الأقل مثل أنظمة PLC، يمكن اختيار مفاتيح ميكرو مملوءة بالأرجون ونقاط تلامس مطلية بالذهب.
ما هي وصلات عملية العملية المتاحة؟
تتوفر وصلات مثل G ¼ A male، وG ½ A، و¼ NPT female، وM20 x 1.5 male، بينما يكون التوصيل الكهربائي عبر ½ NPT female.
ما هي وسائط القياس المناسبة؟
يناسب الوسائط الغازية والسائلة والعدوانية، وكذلك الاستخدام في بيئات عدوانية، مع أجزاء ملامسة من مواد مثل AISI 316L وInconel 718 وMonel 400 وحشوات NBR.
ما هي الشهادات ومعايير السلامة المتوفرة؟
حصل المنتج على شهادات CE وATEX وIECEx وEAC وCCC وKOSHA وNACE وRoHS، وبخيار مستوى السلامة الوظيفية SIL 2 وفقاً لـ IEC 61508، وبحماية انفجار Ex ia.
ما الذي يميز طرازي DC وDCC عن بعضهما؟
كلاهما مفتاح ضغط تفاضلي مدمج بنفس نظام قياس الديـافرام؛ والفرق الرئيسي المعتمد على البيانات هو خيارات المواد والتهيئة، حيث يتوفر كلاهما بسبيكة ألومنيوم أو فولاذ مقاوم للصدأ 316L مع خيارات Ex ia وSIL 2. ---
| الطراز | DC, DCC |
| النوع الفرعي | Differential pressure switch |
| نطاق الضغط | 0…40 bar · -1.25…1.25 bar · -2…2 bar · -3…3 bar · -5…5 bar · -8…8 bar · -12.5…12.5 bar · 0…160 mbar · 0…0.16 bar · 0…0.25 bar · 0…0.4 bar · 0…0.6 bar · 0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · -0.04…0.12 bar · -0.06…0.19 bar · -0.2…0.2 bar · -0.3…0.3 bar · -0.5…0.5 bar · 0…250 mbar · 0…400 mbar · 0…600 mbar · -40…120 mbar · -60…190 mbar · -200…200 mbar · -300…300 mbar · -500…500 mbar |
| معيار الدقة | IEC 61298-2:2008 |
| مستوى السلامة الوظيفية (SIL) | SIL 2 per IEC 61508 |
| وصلة العملية | ¼ NPT femaleG ¼ A maleG ¼ femaleM20 x 1.5 male½ NPT maleG ½ A male½ NPT female½ NPTG ½ A |
| درجة حرارة العملية | −30…+85 °C |
| وصلة كهربائية | ½ NPT female |
| وظيفة التبديل | SPDT or DPDT |
| نقاط التبديل | 1 |
| مادة العلبة | Aluminium alloy, Stainless steel 316L |
| مادة الأجزاء الملامسة | AISI 316, AISI 316L, AISI 304, Inconel 718, Monel 400, Monel®400, Inconel®718, Aluminium alloy (EN AW-5082) |
| مادة الإحكام | NBR |
| حرارة المحيط | −30…+85 °C |
| تصنيف IP | IP66 |
| الوزن | 5.4 kg |
| الشهادات | RoHSNACECEATEXIECExEACEx-UkraineCCCKOSHA |
| حماية الانفجار | Ex ia I MaEx ia IIC T6/T4 GaEx ia IIIC T85/T135 Da |
| لغات ورقة البيانات | EN, DE |
| Contact version | Electrical rating (resistive load) | Suitable for option | ||
|---|---|---|---|---|
| AC | DC | Ex ia | ||
| A | 1 x SPDT, silver | 250 V, 15 A | 24 V, 2 A, 125 V, 0.5 A, 220 V, 0.25 A | No |
| B | 1 x SPDT, silver, hermetically sealed, argon gas filling 2) | 250 V, 15 A | 24 V, 2 A, 220 V, 0.5 A | Yes |
| C | 1 x SPDT, gold-plated, hermetically sealed, argon gas filling 2) | 125 V, 1 A | 24 V, 0.5 A | Yes |
| G | 1 x DPDT, silver | 250 V, 1 A | 24 V, 0.5 A | No |
| Voltage U i | DC 30V |
|---|---|
| Current l i | 100mA |
| Power P i | 0.75W |
| Internal capacitance C i | 0 μF |
| Internal inductance L i | 0mH |
| Setting range | Stainless steel version | NACE version (option) 1) | Monel version (option) | |||
|---|---|---|---|---|---|---|
| Diaphragm | Process con- nection | Diaphragm | Process con- nection | Diaphragm | Process connection | |
| 0 ... 160 mbar | AISI 316 | AISI 316L | Monel ® 400 | AISI 316L | Monel ® 400 | |
| 0 ... 250 mbar | ||||||
| 0 ... 400 mbar | ||||||
| 0 ... 600 mbar | ||||||
| 0 ... 1 bar | ||||||
| 0 ... 2.5 bar | ||||||
| 0 ... 4 bar | AISI 304 | |||||
| 0 ... 6 bar | ||||||
| 0 ... 10 bar | ||||||
| 0 ... 16 bar | Inconel ® 718 | Inconel ® 718 | - | |||
| 0 ... 25 bar | ||||||
| 0 ... 40 bar |
| Setting range | Diaphragm | Process con- nection |
|---|---|---|
| 0 ... 160 mbar | Inconel ® 718 | Aluminium alloy (EN AW-5082 per EN 573-3) |
| 0 ... 250 mbar | ||
| 0 ... 400 mbar | ||
| 0 ... 600 mbar | ||
| 0 ... 1 bar | ||
| 0 ... 1.6 bar | ||
| 0 ... 2.5 bar | ||
| 0 ... 4 bar | ||
| 0 ... 6 bar |
عرض الكل (7)
| Δp-cell | Setting range | Fixed dead band for contact version | Static / One-sided pressure | |
|---|---|---|---|---|
| in bar | 1 contact A, B, C in mbar | 1 contact G in mbar | in bar | |
| L | 0 ... 0.16 | ≤ 6 | ≤ 12 | ≤ 40, ≤ 100 or ≤ 160 |
| 0 ...0.25 | ≤ 8 | ≤ 20 | ||
| H | 0 ... 0.4 | ≤ 20 | ≤ 40 | |
| 0 ... 0.6 | ≤ 25 | ≤ 50 | ||
| 0 ... 1 | ≤ 40 | ≤ 80 | ||
| 0 ... 2.5 | ≤ 70 | ≤ 170 | ≤ 40, ≤ 100, ≤ 160 or ≤ 250 | |
| 0 ... 4 | ≤ 120 | ≤ 200 | ||
| 0 ... 6 | ≤ 180 | ≤ 250 | ||
| 0 ... 10 | ≤ 300 | ≤ 400 | ||
| 0 ... 16 | ≤ 480 | ≤ 600 | ||
| 0 ... 25 | ≤ 700 | ≤ 1,000 | ||
| V | 0 ... 40 | ≤ 1,200 | ≤ 1,800 | ≤ 40, ≤ 100 or ≤ 160 |
| Δp-cell | Setting range | Fixed dead band for contact version | Static / One-sided pressure | |
|---|---|---|---|---|
| in bar | 1 contact A, B, C in mbar | 1 contact G in mbar | in bar | |
| L | 0 ... 0.25 | ≤ 5 | ≤ 10 | ≤ 25 |
| H | 0 ... 1 | ≤ 30 | ≤ 50 | |
| 0 ... 1.6 | ≤ 50 | ≤ 110 | ||
| 0 ... 2.5 | ≤ 80 | ≤ 170 | ||
| 0 ... 4 | ≤ 120 | ≤ 200 | ||
| 0 ... 6 | ≤ 120 | ≤ 200 |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ Pressure equipment directive ■ Low voltage directive ■ RoHS directive ■ ATEX directive 1) (option) IM1 II1GD | European Community | |
| IECEx 1) (option) Ex ia I Ma Ex ia IIC T6/T4 2) Ga Ex ia IIIC T85/T135 2) Da | IECEx member states | |
| EAC (option) Hazardous areas | Eurasian Economic Community | |
| Ex-Ukraine (option) Hazardous areas | Ukraine | |
| CCC (option) Hazardous areas | China | |
| KOSHA (option) Hazardous areas | South Korea |
