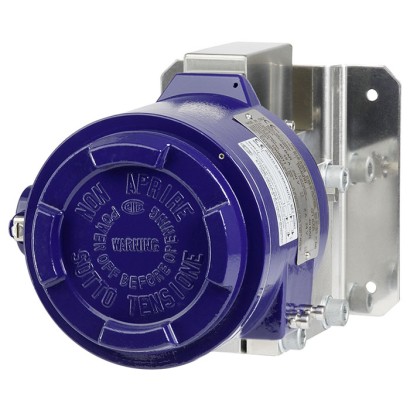

مفتاح ضغط تفاضلي
الوصف
تم تطوير مفاتيح الضغط عالية الجودة هذه خصيصًا لتطبيقات تتطلب السلامة بشكل حاسم. إن جودة المنتجات والتصنيع وفقًا لمعيار ISO 9001 يضمنان المراقبة الموثوقة لمنشأتك. أثناء الإنتاج، يتم تتبّع المفاتيح بواسطة برنامج ضمان الجودة في كل خطوة، ثم يتم اختبارها بنسبة 100 %.
ولضمان تشغيل مرن قدر الإمكان، تُركَّب مفاتيح الضغط مع مفاتيح ميكرو (micro switches)، والتي تُمكّن من توصيل/تبديل حمل كهربائي حتى AC 250 V، 20 A مباشرةً.
بالنسبة لتقييمات قدرة تبديل أقل، مثل تطبيقات PLC، يمكن اختيار مفاتيح ميكرو مملوءة بغاز الأرجون مع نقاط تلامس مطلية بالذهب.
المزايا
- لا حاجة لمصدر تغذية لتبديل الأحمال الكهربائية
- هيكل مفتاح متين من سبيكة الألومنيوم، IP66، NEMA 4X
- نطاقات ضبط من 0 ... 16 mbar إلى 0 ... 40 bar مع ضغط ساكن مرتفع وضغط أحادي الجانب مرتفع حتى 160 bar
- قابلية التكرار: ≤ 1 % من المدى
- نقطة أو نقطتا ضبط مستقلتان، SPDT أو DPDT، قدرة تبديل عالية تصل إلى AC 250 V، 20 A
الأسئلة والأجوبة
ما هي مدى الضبط المتاحة لهذا المفتاح؟
مدى الضبط يمتد من 0 ... 16 mbar إلى 0 ... 40 bar، مع إمكانية تحقيق ضغط ساكن وضغط أحادي الجانب يصل إلى 160 bar.
ما دقة المفتاح وقابلية تكراره؟
قابلية التكرار ≤ 1 % من المدى، وفقًا للمعيار IEC 61298-2:2008.
ما خيارات وصلة العملية المتوفرة؟
تشمل: ¼ NPT female، ½ NPT male، G ½ A male، G ¼ A male، ½ NPT female، G ¼ female، وM20 x 1.5 male. الوصلة الكهربائية هي ½ NPT female.
هل يناسب هذا المفتاح الوسائط العدوانية؟
نعم، فهو مناسب للوسائط الغازية والسائلة والعدوانية، وكذلك في البيئات العدوانية، مع مواد أجزاء ملامسة تشمل AISI 316 وAISI 316L وAISI 304 وMonel 400 وInconel 718 وإحكام من NBR.
ما هي حدود درجة الحرارة للتشغيل؟
درجة حرارة المحيط والوسطى من -30 °C إلى +85 °C.
ما شهادات الحماية من الانفجار المتوفرة؟
الشهادات تشمل CE وRoHS وATEX وIECEx وEAC وEx-Ukraine وCCC وKOSHA وINMETRO، مع تصنيفات انفجار Ex d IIC T6/T4 Ga/Gb وEx ta/tb IIIC T85/T135 Da/Db.
هل يحتاج المفتاح إلى مصدر تغذية؟
لا، فالمفتاح يعمل ميكانيكيًا ولا يحتاج إلى مصدر تغذية لتبديل الأحمال الكهربائية، وقدرة التبديل تصل إلى AC 250 V، 20 A.
ما الذي يميز طرازي DA وDA10 عن بعضهما؟
كلا الطرازين مفتاحا ضغط تفاضلي بغلاف مقاوم للهب Ex d لنفس التطبيقات الحرجة من ناحية السلامة، ويقدمان نقطة أو نقطتَي ضبط مستقلتين بوظيفة SPDT أو DPDT ومستوى سلامة SIL 2 per IEC 61508.
| الطراز | DA, DA10 |
| السلسلة | DA |
| النوع الفرعي | Differential pressure switch |
| نطاق الضغط | 0…0.16 bar · 0…0.25 bar · 0…0.4 bar · 0…0.6 bar · 0…1 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 0…40 bar · 0…16 mbar · 0…25 mbar · 0…40 mbar · 0…60 mbar · -0.04…0.12 bar · -0.06…0.19 bar · -0.2…0.2 bar · -0.3…0.3 bar · -0.5…0.5 bar · -1.25…1.25 bar · -2…2 bar · -3…3 bar · -5…5 bar · -8…8 bar · -12.5…12.5 bar |
| فئة الدقة | ≤ 1 % of span |
| معيار الدقة | IEC 61298-2:2008 |
| مستوى السلامة الوظيفية (SIL) | SIL 2 per IEC 61508 |
| وصلة العملية | ¼ NPT female½ NPT maleG ½ A maleG ¼ A male½ NPT femaleG ¼ femaleM20 x 1.5 male |
| درجة حرارة العملية | −30…+85 °C |
| وصلة كهربائية | ½ NPT female |
| وظيفة التبديل | SPDT or DPDT |
| نقاط التبديل | 2 |
| مادة العلبة | Aluminium alloy, copper-free, epoxy resin coated |
| مادة الأجزاء الملامسة | AISI 316, AISI 316L, AISI 304, Monel 400, Inconel 718 |
| مادة الإحكام | NBR |
| حرارة المحيط | −30…+85 °C |
| تصنيف IP | IP66 |
| الوزن | 7.2 kg |
| الشهادات | CERoHSATEXIECExEACEx-UkraineCCCKOSHAINMETRO |
| حماية الانفجار | Ex d IIC T6/T4 Ga/GbEx ta/tb IIIC T85/T135 Da/Db |
| Contact version | Electrical rating (resistive load) | ||
|---|---|---|---|
| AC | DC | ||
| UN | 1 x SPDT, silver | 250 V, 15 A | 24 V, 2 A, 125 V, 0.5 A, 220 V, 0.25 A |
| US | 1 x SPDT, silver, hermetically sealed, argon gas filling 2) | 250 V, 15 A | 24 V, 2 A, 220 V, 0.5 A |
| UO | 1 x SPDT, gold-plated, hermetically sealed, argon gas filling 2) | 125 V, 1 A | 24 V, 0.5 A |
| UG | 1 x SPDT, gold-plated | 125 V, 1 A | 24 V, 0.5 A |
| UR | 1 x SPDT, silver, adjustable dead band | 250 V, 20 A | 24 V, 2 A, 220 V, 0.5 A |
| DN | 2 x SPDT or 1 x DPDT, silver | 250 V, 15 A | 24 V, 2 A, 125 V, 0.5 A, 220 V, 0.25 A |
| DS | 2 x SPDT or 1 x DPDT, silver, hermetically sealed, argon gas filling 2) | 250 V, 15 A | 24 V, 2 A, 220 V, 0.5 A |
| DO | 2 x SPDT, or 1 x DPDT gold-plated, hermetically sealed, argon gas filling 2) | 125 V, 1 A | 24 V, 0.5 A |
| DG | 2 x SPDT or 1 x DPDT, gold-plated | 125 V, 1 A | 24 V, 0.5 A |
| Setting range | Stainless steel version | NACE 1) version | Monel version | |||
|---|---|---|---|---|---|---|
| Diaphragm | Process connection | Diaphragm | Process connection | Diaphragm | Process connection | |
| 16 mbar | AISI 316 | AISI 316L | - | - | - | |
| 25 mbar | ||||||
| 40 mbar | ||||||
| 60 mbar | ||||||
| 160 mbar | Monel ® 400 | AISI 316L | Monel ® 400 | |||
| 250 mbar | ||||||
| 400 mbar | ||||||
| 600 mbar | ||||||
| 1 bar | ||||||
| 2.5 bar | ||||||
| 4 bar | AISI 304 | |||||
| 6 bar | ||||||
| 10 bar | ||||||
| 16 bar | Inconel ® 718 | Inconel ® 718 | - | |||
| 25 bar | ||||||
| 40 bar |
| Δp-cell | Setting range | Fixed dead band for contact version | Adjustable dead band for contact version | Static / One-sided pressure | |
|---|---|---|---|---|---|
| in bar | 1 contact UN, US, UO, UG in mbar | 2 contacts DN, DS, DO, DG in mbar | 1 contact UR in mbar | in bar | |
| L | 0 ... 0.16 | ≤ 6 | ≤ 6 | 25 ... 60 | ≤ 40, ≤ 100 or ≤ 160 |
| 0 ...0.25 | ≤ 8 | ≤ 8 | 30 ... 80 | ||
| - | 0 ... 0.4 | ≤ 20 | ≤ 20 | 45 ... 120 | |
| 0 ... 0.6 | ≤ 25 | ≤ 25 | 80 ... 200 | ||
| 0 ... 1 | ≤ 40 | ≤ 40 | 100 ... 270 | ||
| 0 ... 2.5 | ≤ 70 | ≤ 70 | 260 ... 700 | ||
| 0 ... 4 | ≤ 120 | ≤ 120 | 450 ... 1,150 | ||
| 0 ... 6 | ≤ 180 | ≤ 180 | 600 ... 1,600 | ||
| 0 ... 10 | ≤ 300 | ≤ 300 | 1,100 ... 2,800 | ||
| 0 ... 16 | ≤ 480 | ≤ 480 | 1,600 ... 3,500 | ||
| 0 ... 25 | ≤ 700 | ≤ 700 | 2,500 ... 5,500 | ||
| V | 0 ... 40 | ≤ 1,200 | ≤ 1,200 | on request |
| Δp-cell | Setting range | Fixed dead band for contact version | Adjustable dead band for contact version | Static / One-sided pressure | |
|---|---|---|---|---|---|
| in mbar | 1 contact UN, US, UO, UG in mbar | 2 contacts DN, DS, DO, DG in mbar | 1 contact UR in mbar | in bar | |
| - | 0 ... 16 | ≤ 1.2 | ≤ 1.6 | - | ≤ 10 2) |
| 0 ... 25 | ≤ 1.2 | ≤ 1.6 | 4 ... 10 | ≤ 10 | |
| 0 ... 40 | ≤ 1.6 | ≤ 2.2 | 5 ... 14 | ||
| 0 ... 60 | ≤ 2.5 | ≤ 3.0 | 6 ... 18 |
عرض الكل (5)
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ Pressure equipment directive ■ Low voltage directive ■ RoHS directive ■ ATEX directive 1) II 1/2GD | European Community | |
| IECEx 1) Ex d IIC T6/T4 2) Ga/Gb Ex d IIIC T85/T135 2) Da/Db | IECEx member states | |
| EAC (option) Hazardous areas | Eurasian Economic Community | |
| Ex-Ukraine (option) Hazardous areas | Ukraine | |
| CCC (option) Hazardous areas | China | |
| KOSHA (option) Hazardous areas | South Korea | |
| INMETRO ■ Metrology, measurement technology ■ Hazardous areas | Brazil |
