جسر قياس مقاومة حرارية للتيار المتردد
الوصف
يتم تحسين أداء جسر مقياس مقاومة قياس الحرارة طراز CTR6500 بشكل كبير باستخدام تقنية جسور AC المُثبتة. وبفضل التخلص من أخطاء القوة الدافعة الحرارية (EMF) والتعويض التلقائي لتأثيرات معاوقة المجس والكابل، يوفر CTR6500 ثباتًا استثنائيًا مع الزمن ودرجة حرارة الوسط المحيط، كما يتمتع بدقة/حساسية ممتازة بفضل انخفاض الضوضاء بشكل جوهري.
وهذا يجعل CTR6500 مناسبًا تمامًا لقياس درجات الحرارة والمعايرة عالية الدقة.

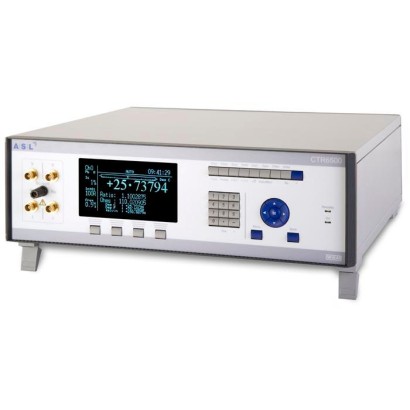

جسر مقياس مقاومة قياس الحرارة بتقنية AC طراز CTR6500
يحتوي CTR6500 على مقاومات معيارية داخلية بقيمة 25 Ω و100 Ω ويمكن أيضًا استخدامه مع مقاومات معيارية خارجية. ويبلغ نطاق النسبة 0 ... 4.9999999 أو 0 ... 500 Ω للمقاومة، وهو قادر على قياس نطاقات درجات الحرارة بما يلبي معايير ITS 90 وCVD وEN 60751.
تُعرض النتائج على شاشة VFD كبيرة متعددة الوظائف. ويمكن أيضًا عرض القيمة المتوسطة والقيمة الدنيا والقصوى والانحراف المعياري ومعدل أخذ العينات عبر شاشة رسومية منفصلة. ولضمان الاعتمادية على المدى الطويل، يستخدم CTR6500 تقنية التركيب على السطح دون مرحلات ميكانيكية.
المزايا
- الدقة 0.1 ppm / 0.001 mΩ / 0.01 mK
- مقاومات مرجعية داخلية 25 Ω و100 Ω
- قنوات قابلة للتوسيع من 1 إلى 60 عبر مضاعفات الإرسال (multiplexers)
- شاشة VFD متعددة الوظائف تعرض معلومات رقمية أو إحصائية أو بيانية
الأسئلة والأجوبة
ما هو نطاق قياس درجات الحرارة لطراز CTR6500؟
يقيس الجهاز ضمن نطاق من -200 ... +962 °C [-328 ... +1,763.6 °F].
ما هي دقة الجهاز؟
الدقة ±0.01 % في الحالة غير المعايَرة؛ وفي نطاق النسبة 0 ... 1 تبلغ الدقة 0.4 ppm، أي ما يعادل 0.1 mK عند 0 °C.
ما هو مبدأ عمل الجهاز؟
يعمل بتقنية جسور AC (التيار المتناوب)، التي تُغني عن أخطاء القوة الدافعة الحرارية (EMF) وتعوّض تلقائيًا تأثيرات معاوقة المجس والكابل، مما يقلل الضوضاء ويحسّن الثبات مع الزمن ودرجة حرارة الوسط المحيط.
ما هي المقاومات المرجعية المتوفرة؟
يحتوي الجهاز على مقاومات مرجعية داخلية بقيمة 25 Ω و100 Ω، ويمكن استخدامه أيضًا مع مقاومات مرجعية خارجية.
هل يمكن توسيع عدد قنوات القياس؟
نعم، يمكن توسيع القنوات من 1 إلى 60 باستخدام مُضاعِفات (multiplexers).
كيف تُعرض نتائج القياس؟
تُعرض النتائج على شاشة VFD كبيرة متعددة الوظائف، ويمكن أيضًا عرض القيمة المتوسطة والدنيا والقصوى والانحراف المعياري ومعدل أخذ العينات عبر شاشة رسومية منفصلة.
ما الذي يميز CTR6500 عن غيره؟
يوفر دقة/حساسية ممتازة بفضل انخفاض الضوضاء بشكل جوهري، ودقة عرض تصل إلى 0.01 mK، كما يستخدم تقنية التركيب على السطح دون مرحلات ميكانيكية لضمان الاعتمادية على المدى الطويل.
ما هي شهادات المطابقة الخاصة بالجهاز؟
الجهاز حاصل على شهادة CE.
| الطراز | CTR6500 |
| السلسلة | CTR |
| النوع الفرعي | Resistance thermometry bridge |
| نطاق درجة الحرارة | −200…+962 °C |
| عدم اليقين | ±0.01 % (uncalibrated); Ratio range 0 ... 1 accuracy 0.4 ppm equivalent to 0.1 mK at 0 °C |
| نوع المعايرة | temperature_bath |
| حرارة المحيط | +15…+25 °C |
| الوزن | 9 kg |
| الشهادات | CE |
| محمول | لا |
| لغات ورقة البيانات | EN |
| Specifications | Model CTR6500 |
|---|---|
| Probe types | Industrial platinum resistance thermometers (PRTs) and standard platinum resistance thermometers (SPRTs) with Ro = 25 Ωand 100 Ωup to an alpha of 0.00392 |
| Input channels | 2 on the main device (one PRT, SPRT or resistor + one reference resistor) 60 over multiplexer CTS9000 |
| Input connections | 4 x BNC + shield (front panel) |
| Data entry format | ITS 90 and CVD for calibrated probes; or EN 60751 for uncalibrated probes |
| Measuring ranges | |
| Sense current | 100 µA, 200 µA, 500 µA, 1 mA, 2 mA, 5 mA, 10mA |
| Sense current mulitpliers | x √2 |
| Temperature range | -200 ...+962 °C, depending on thermometer probe |
| Resistance range | 0…500Ω |
| Internal resistors | |
| Values | 25 Ω, 100Ω |
| Thermal stabilityTCR | ±0.1 ppm/°C |
| Accuracy | ±0.01 %(uncalibrated) |
| Accuracy 1) | Ratio range 0 ... 1 accuracy 0.4 ppm equivalent to 0.1 mKat 0 °C Ratio range 1 ... 2 accuracy 0.6 ppm equivalent to 0.3 mKfull range Ratio range 2 ... 3 accuracy 0.8 ppm equivalent to 0.8 mKfull range Ratio range 3 ... 5 accuracy 1 ppm equivalent to 1.25 mKfull range |
| Display | |
| Screen | large graphicVFD display screen (adjustable brightness) |
| Units | Ratio, °C, °F, K orΩ |
| Resolution | 0.1 ppm 0.01mK 0.001mΩ |
| Functions | |
| Real-time clock | integrated clock with date |
| Voltage supply | |
| Power supply | AC 90 ... 264 V, 47 ... 63 Hz; universal rear input on rear panel |
| Power consumption | max.95VA |
| Permissible ambient conditions | |
| Operating temperature | 15 ... 25 °C |
| Storage temperature | -20 ...+50 °C |
| Communication | |
| Interface | USB, RS-232 or IEEE-488.2 |
| Case | |
| Dimensions | 455 x 150 x 450mm(WxHxD) |
| Weight | 9 kg |
| CE conformity | |
|---|---|
| EMCdirective | 2004/108/EC, EN 61326 emission (group 1, class B) and interference immunity (portable test and measuring equipment) |
| Model | Dimensions | Temperature range | Detector length |
|---|---|---|---|
| CTP5000-652 | Pt100, d = 6 mm, l = 450 mm(without spring strain relief, 100 mmhandle) | -70 ...+650 °C | 30mm |
| CTP5000-651 | Pt100, d = 7.5 mm, l = 450 mm(125 mmhandle) | -189 ...+650 °C | 50mm |
| Model | Dimensions | Temperature range | Detector length |
|---|---|---|---|
| CTP5000-T25 | Pt25, d = 6.5 ... 7.5 mm, l = 480mm | -189 ...+660 °C | 45mm |
عرض الكل (7)
| Key | Description | Function |
|---|---|---|
| Instrument function keys | ||
| Disp | Select display type | Alternates numerical, graphical, standby display |
| Chan | Select input channel | Opens and closes the Rt /R s channel select menu |
| Zero | Zero display measurement | Opens and closes the display zero (null) menu |
| Hold | Hold display measurement | Starts and stops display (measurement continues) |
| Curr | Select operating current | Opens and closes the sensor-current menu |
| Gain | Select instrument gain | Opens and closes the instrument-gain menu |
| Filter | Select filter value | Opens and closes measurement-bandwidth menu |
| Units | Select display units | Opens and closes the display-units menu |
| Shift key | Shift key | Selects lower function keys (and, Exp or +) |
| Instrument function shift keys | ||
| Func | Select function menu | Selects function menu |
| Probe | Select probe menu | Opens and closes probe menu |
| =0= | Zero check | Selects zero check |
| =1= | Unity check | Selects unity check |
| √2 | Set current | Sets root 2 current |
| Auto/Man | Reserved turns | Automatic gain selection ON/OFF |
| Rs | Select reference resistor | Opens the reference resistor menu |
| Menu function keys | ||
| Back | Clear data entry/return | Clears any data entry errors or returns from a menu |
| Menu | Menu selection | Displays other submenus |
| ▲▼◀▶ | Arrow keys | Used to navigate through the menus |
| OK | Save entry | Saves data entry and returns to previous menu |
| Key | Description | Function |
|---|---|---|
| Numeric keys | ||
| 0 ... 9 | Numerical data entry | Enters a numerical digit or selects a numeric menu |
| - | Minus key | Used during numerical data entry |
| . | Decimal point | Used during numerical data entry |
| Numeric shift keys | ||
| Exp | Exponent key | Used for numerical data entry (with the shift key) |
| + | Plus key | Used for numerical data entry (with the shift key) |
| Specifications | Precision resistor module, model FR4 |
|---|---|
| Accuracy | 1 ... 10 Ω±0.005 %(50 ppm) > 10 ... 100 Ω±0.0025 %(25 ppm) > 100 ... 1,000 Ω±0.001 %(10 ppm) |
| Stability | < 2 ppm per year |
| Temperature coefficient | < 0.6 ppm/°C |
