جسر قياس مقاومة التيار المستمر (DC)
الوصف
جسر قياس مقاومة مقياس الحرارة بالحثّ (Resistance Thermometry) طراز CTR6000 هو جسر عالي الأداء لقياس مقاومة الحرارة بالتيار المستمر (DC). يوفر طراز CTR6000 أحدث التقنيات في القياس بالتيار المستمر. وبهذه الطريقة في القياس، ظلت أجهزة ASL علامة مميزة لها، ويواصل طراز CTR6000 هذا التقليد.
تتميز سلسلة CTR6000 بشاشة عرض رسومية كبيرة، تجمع بين المرونة وسهولة الاستخدام. إضافةً إلى خيارات القائمة المرنة على الشاشة، يتضمن طراز CTR6000 أزرارًا مخصصة لاختيار الوظائف الشائعة. ولتطبيقات تعدد القنوات، يمكن استخدام طراز CTR6000 مع أنظمة صندوق التبديل الخاصة بـ ASL CTS9000.

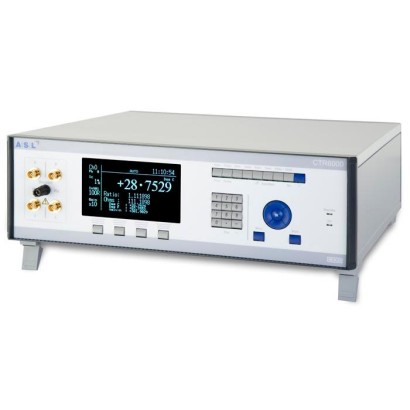

جسر قياس مقاومة مقياس الحرارة بالتيار المستمر طراز CTR6000
يمكن تسجيل البيانات وتخزينها على جهاز كمبيوتر (PC) عبر برنامج قياس درجة الحرارة واكتساب البيانات ULog.
يوفر الإصدار بالتيار المستمر تيارًا حسّيًا بالتيار المستمر مُبدَّلًا لمحاكاة مزايا القياس بالتيار المتردد (AC). إضافةً إلى قياس موازين مقاومة البلاتين (PRTs)، يقوم طراز CTR6000 أيضًا بقياس ترمستورات NTC.
المزايا
- دقة التيار المستمر ±0.8 mK عند 0 °C [32 °F]
- الدقة 1 ppm، 0.1 mK
- قنوات قابلة للتوسيع من 1 إلى 60 عبر مضاعفات الإرسال (multiplexers)
- يقيس النسبة، Ω، °C، °F أو K
- شاشة عرض متعددة الوظائف كبيرة
الأسئلة والأجوبة
ما هو نطاق قياس درجة الحرارة لجسر CTR6000؟
يقيس درجات الحرارة ضمن نطاق من -200 ... +962 °C [-328 ... +1,763.6 °F].
ما مدى دقة الجهاز؟
الدقة ±0.8 mK عند 0 °C، و±3 mK لكامل النطاق (درجة الحرارة)، بدقة تفاضلية تبلغ 1 ppm أو 0.1 mK.
ما هي الكميات التي يمكن للجهاز قياسها؟
يقيس النسبة، Ω، °C، °F أو K.
هل يمكن توسيع عدد قنوات القياس؟
نعم، يمكن توسيع القنوات من 1 إلى 60 عبر مضخمات الإرسال المتعدد (multiplexers)، ويمكن استخدام طراز CTR6000 مع أنظمة صندوق التبديل ASL CTS9000.
ما هي أنواع المجسات المتوافقة؟
يقيس طراز CTR6000 موازين مقاومة البلاتين (PRTs) وكذلك ترمستورات NTC.
ما هي درجة الحرارة المحيطة المسموح بها للتشغيل؟
+15 ... +25 °C، وهو ما يناسب الاستخدام في بيئات المختبرات.
هل يمكن ربط الجهاز بكمبيوتر لتسجيل البيانات؟
نعم، يمكن تسجيل البيانات وتخزينها على كمبيوتر (PC) عبر برنامج ULog لقياس درجة الحرارة واكتساب البيانات.
ما الذي يميز سلسلة CTR6000؟
تتميز السلسلة بشاشة عرض رسومية كبيرة متعددة الوظائف تجمع بين المرونة وسهولة الاستخدام، مع خيارات قائمة مرنة وأزرار مخصصة للوظائف الشائعة، وتقنية قياس بالتيار المستمر تحاكي مزايا القياس بالتيار المتردد (AC).
| الطراز | CTR6000 |
| السلسلة | CTR |
| النوع الفرعي | Resistance thermometry bridge |
| نطاق درجة الحرارة | −200…+962 °C |
| عدم اليقين | ±0.8 mK at 0 °C, ±3 mK full range (temperature) |
| نوع المعايرة | temperature_bath |
| حرارة المحيط | +15…+25 °C |
| الوزن | 7 kg |
| الشهادات | CE |
| محمول | لا |
| لغات ورقة البيانات | EN |
| Specifications | Model CTR6000 |
|---|---|
| Input channels | 2 on the main device (one platinum resistance thermometer (PRT) or thermistor + one reference resistor) 60 over multiplexer CTS9000 |
| Input connections | 4 x BNC + shield (front panel) |
| Data entry format | ITS 90 and CVD for calibrated probes; or EN 60751 for uncalibrated probes Steinhart and Hart for NTC thermistors |
| Measuring ranges | |
| Sense current | 10 µA, 20 µA, 100 µA, 200 µA, 1 mA, 2 mA, 10mA |
| Sense current mulitpliers | 0.5 and √2 |
| Temperature range | -200 ...+962 °C, depending on thermometer probe |
| Resistance range | 0 …500 kΩ |
| Internal resistors | |
| Values | 25 Ω, 100 Ω, 10 kΩ, 100 kΩ |
| Thermal stability | ±0.1 ppm/°C |
| Accuracy | ±0.01 %(uncalibrated) |
| Accuracy | |
| PRT 1) | ±3 ppm full range (ratio) ±3 ppm of reading or 0.0003 Ωwhichever greater (resistance) ±0.8 mKat 0 °C, ±3 mKfull range (temperature) |
| Thermistor | 0 ... 10 kΩ±10 ppm of reading or 0.01 Ω(whichever value is greater) 10 ... 50 kΩ ±20 ppm of reading 50 ... 100 kΩ ±40 ppm of reading 100 ... 500 kΩ ±100 ppm of reading |
| Display | |
| Screen | large graphicVFD display screen |
| Units | ratio, °C, °F, K orΩ |
| Resolution | 0.1mK |
| Functions | |
| Real-time clock | integrated clock with date |
| Voltage supply | |
| Power supply | AC 90 ... 264 V, 47 ... 63 Hz; universal rear input on rear panel |
| Power consumption | max.95VA |
| Permissible ambient conditions | |
| Operating temperature | 15 ... 25 °C |
| Storage temperature | -20 ...+50 °C |
| Communication | |
| Interface | USB, RS-232 or IEEE |
| Case | |
| Dimensions | 455 x 150 x 450mm(WxHxD) |
| Weight | 7 kg |
| Model | Dimensions | Temperature range | Detector length |
|---|---|---|---|
| CTP5000-652 | Pt100, d = 6 mm, l = 450 mm(without spring strain relief, 100 mmhandle) | -70 ...+650 °C | 30mm |
| CTP5000-651 | Pt100, d = 7.5 mm, l = 450 mm(125 mmhandle) | -189 ...+650 °C | 50mm |
| Model | Dimensions | Temperature range | Detector length |
|---|---|---|---|
| CTP5000-T25 | Pt25, d = 6.5 ... 7.5 mm, l = 480mm | -189 ...+660 °C | 45mm |
| Key | Description | Function |
|---|---|---|
| Function keys | ||
| Disp | Select display type | Alternates numerical, graphical, standby display |
| Chan | Select input channel | Opens and closes the Rs channel select menu |
| Zero | Zero display measurement | Opens and closes the display zero (null) menu |
| Hold | Hold display measurement | Starts and stops display (measurement continues) |
| Curr | Select operating current | Opens and closes the sensor-current menu |
| Gain | Select instrument gain | Opens and closes the instrument-gain menu |
| Filter | Select filter value | Opens and closes measurement-bandwidth menu |
| Units | Select display units | Opens and closes the display-units menu |
| Shift key | Shift key | Selects lower function keys (and, Exp or +) |
| Function shift keys | ||
| Func | Select function menu | Selects function menu |
| Probe | Select probe menu | Opens and closes probe menu |
| √2 | Set current | Sets root 2 current |
| Auto/Man | Reserved turns | Automatic gain selection ON/OFF |
| Rs | Select reference resistor | Opens the reference resistor menu |
| Menu function keys | ||
| Back | Clear data entry/return | Clears any data entry errors or returns from a menu |
| Menu | Menu selection | Displays other submenus |
| ▲▼◀▶ | Navigation keys | Used to navigate through the menus |
| OK | Save entry | Saves data entry and returns to previous menu |
عرض الكل (6)
| Key | Description | Function |
|---|---|---|
| Numeric keys | ||
| 0 ... 9 | Numerical data entry | Enters a numerical digit or selects a numeric menu |
| - | Minus key | Used during numerical data entry |
| . | Decimal point | Used during numerical data entry |
| Numeric shift keys | ||
| Exp | Exponent key | Used for numerical data entry (with the shift key) |
| + | Plus key | Used for numerical data entry (with the shift key) |
| Specifications | Precision resistor module, model FR4 |
|---|---|
| Value | 1, 10, 25 and 100Ω |
| Accuracy | 1 ... 10 Ω±0.005 %(50 ppm) > 10 ... 100 Ω±0.0025 %(25 ppm) > 100 ... 1,000 Ω±0.001 %(10 ppm) |
| Stability | < 2 ppm per year |
| Temperature coefficient | < 0.6 ppm/°C |
