معاير جاف لآبار الحرارة
الوصف

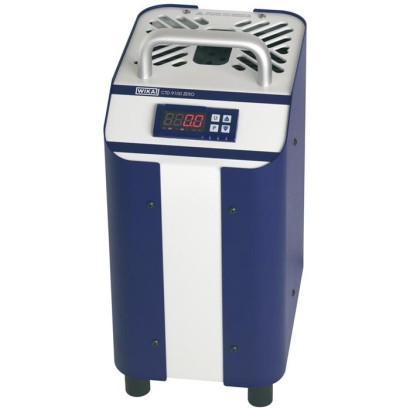

معاير جاف محمول لدرجة الحرارة (Dry-Well) يعمل على مبدأ البئر الجاف، ويُستخدم لإجراء معايرة بسيطة للترمومترات عند 0 °C وكذلك لتثبيت/تهيئة نقاط الوصل الباردة للثرموقوترات (Thermocouples). يُختار هذا الجهاز عندما تكون هناك حاجة إلى اختبار سريع وبسيط لمقاييس الحرارة فيما يتعلق بالسلامة التشغيلية للآلات والمنشآت.
المزايا
- منخفض التكلفة
- وزن منخفض وتصميم مدمج
- تشغيل بسيط
الأسئلة والأجوبة
ما هو نطاق درجة الحرارة الذي يعمل ضمنه المعاير CTD9100-ZERO؟
يعمل المعاير ضمن نطاق -10 … +100 °C، وهو مصمم خصيصًا للمعايرة عند 0 °C.
ما دقة المعاير؟
الدقة هي 0.05 K عند 0 °C، وفي بقية النطاق تبلغ 0.1 K.
هل يمكن استخدام هذا الجهاز لتثبيت نقاط الوصل الباردة للثرموقوترات؟
نعم، يُستخدم الجهاز لتثبيت/تهيئة نقاط الوصل الباردة (Cold Junction) للثرموقوترات بالإضافة إلى معايرة الترمومترات عند 0 °C.
هل المعاير محمول؟
نعم، إنه جهاز محمول بوزن 7.0 kg وتصميم مدمج، مما يجعله مناسبًا للاستخدام في موقع التشغيل أو في مختبر المعايرة.
ما شهادات المطابقة المتوفرة لهذا الجهاز؟
يحمل الجهاز شهادات RoHS وCE، كما يمكن تتبع نتائجه عبر DKD وDAkkS.
هل يحمل المعاير اعتمادًا للمناطق الخطرة (Ex)؟
لا تتوفر في البيانات المقدمة أي مواصفات لحماية ضد الانفجار لهذا الطراز.
ما الذي يميز CTD9100-ZERO عن باقي أجهزة عائلة CTD9100؟
يتميز هذا الطراز بأنه مصمم خصيصًا للمعايرة عند نقطة الصفر 0 °C ولتهيئة الوصلات الباردة، بتكلفة منخفضة وتشغيل بسيط.
أين يُستخدم هذا المعاير عادةً؟
يُستخدم في منصات الاختبار ومختبرات المعايرة، وكذلك للاختبار السريع والبسيط لمقاييس الحرارة في الآلات والمنشآت لأغراض السلامة التشغيلية.
| الطراز | CTD9100-ZERO |
| السلسلة | CTD9100 |
| النوع الفرعي | Dry-well calibrator |
| نطاق درجة الحرارة | −10…+100 °C |
| عدم اليقين | 0.05 K at 0 °C, otherwise 0.1 K |
| نوع المعايرة | dry_block |
| حرارة المحيط | −10…+100 °C |
| الوزن | 7 kg |
| الشهادات | RoHSCE |
| إمكانية التتبع | DKD · DAkkS |
| محمول | نعم |
| لغات ورقة البيانات | EN |
| Indication | |
|---|---|
| Display | 4-digit LED display |
| Temperature range | -10 …0…+100°C[14 ... 32 ... 212 °F] |
| Accuracy 1) | 0.05 K at 0 °C [32 °F] otherwise 0.1 K |
| Stability 2) | < 0.05 K |
| Display resolution | 0.1 °C |
| Temperature distribution | |
| Axial homogeneity 3) | dependent on temperature, temperature probes and their quantity |
| Temperature control | |
| Heating time | 15 min from -10 °C to +100 °C (from 14 °F to 212 °F) |
| Cooling time | 5 min from 23 °C to 0 °C (from 73 °F to 14 °F) 10 min from 100 °C to 0 °C (from 212 °F to 14 °F) |
| Stabilisation time 4) | dependent on temperature and temperature probe |
| Insert | |
| Immersion depth | 150 mm[5.91 in] |
| Test bores | 7 bores with Ø6.5 mm[0.26 in] |
| Voltage supply | |
| Power supply 5) | AC 100 ... 240 V, 50/60 Hz |
| Power consumption | 225VA |
| Fuse | 3.15 A slow blow fuse (at AC 250 V) |
| Power cord | AC 230 V; for Europe |
| Communication | |
| Interface | RS-485 |
| Case | |
| Dimensions (W x D x H) | 160 x 230 x 320+50 mm[6.3 x 9.1 x 12.6+2 in] |
| Weight | 7 kg [15.5 lbs] |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective ■ Low voltage directive ■ RoHS directive | European Union | |
| GOST (option) Metrology, measurement technology | Russia | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| BelGIM (option) Metrology, measurement technology | Belarus |
| Calibration | Standard: 3.1 calibration certificate per DIN EN 10204 Option:DKD/DAkkS calibration certificate |
|---|---|
| Recommended recalibration interval | 1 year (dependent on conditions of use) |
| Accessories | Order code | |
|---|---|---|
| Description | CTX-A-K6 | |
| Power cord for EU | -EU- | |
| for Switzerland | -CH- | |
| for UK | -UK- | |
| for USA/Canada | -US- | |
| Calibration software | -CS- | |
| Interface converter RS-485 to USB 2.0 | -RC- | |
| Ordering information for your enquiry: | ||
| 1. Order code: CTX-A-K6 2. Option: | ⇓ [ ] |
