وحدة تحكم في درجة الحرارة للتركيب على السكة
الوصف
الطراز CS4R هو وحدة تحكم رقمية مدمجة في درجة الحرارة لعرض درجة الحرارة والتحكم فيها ومراقبتها.
تتميز الوحدة بإدخال متعدد الوظائف، أي أنه يمكن ضبط تهيئة إدخال الحساس. وبذلك تزداد مرونة الوحدة بشكل كبير، كما يصبح التخزين أسهل. ويتوفر أيضًا، كميزة قياسية، مخرج إنذار لمراقبة القيمة الفعلية.
يمكن ضبط معلمات التحكم عبر نطاقات واسعة. ويمكن تفعيل الضبط التلقائي (Auto-tuning) الذي يسهّل العثور على معلمات التحكم المثلى.

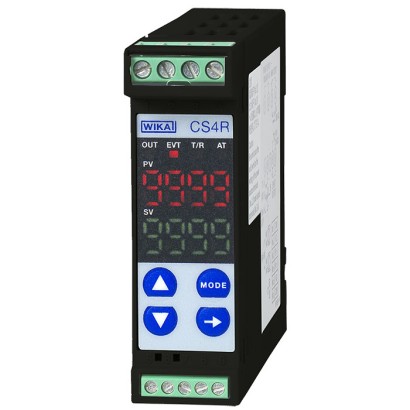

وحدة تحكم في درجة الحرارة، الطراز CS4R
تم تصميم الوحدات للتركيب على سكة DIN. ويمكن ضبط مخرج التحكم إما كمرحّل (للتحكم البطيء)، أو كإشارة مستوى منطقية للتحكم في مرحلات الحالة الصلبة الإلكترونية (للتحكم السريع والأحمال ذات التيار العالي)، أو كمخرج مستمر 4 ... 20 mA.
يمكن إعادة تهيئة الإصدارات ذات مخرج التحكم 4 ... 20 mA بواسطة المستخدم وتشغيلها كمُرسِل بإشارة خرج 4 ... 20 mA.
يتوفر بشكل اختياري إنذار احتراق السخان لمراقبة تيار السخان وواجهة تسلسلية RS-485.
المزايا
- نمط تحكم قابل للتهيئة (PID, PI, PD, ON / OFF)
- معايرة ذاتية (auto-tuning) مدمجة
- مخرج تحكم قابل للاختيار - ريليه أو منطقي أو 4 ... 20 mA
- دخل متعدد الوظائف لمقاومات Pt100 والمزدوجات الحرارية وإشارات الصناعة القياسية
- تصميم مع إنذار احتراق السخان وواجهة تسلسلية
الأسئلة والأجوبة
ما هي أنواع الحساسات التي يدعمها الإدخال؟
يدعم الإدخال متعدد الوظائف حساسات Pt100 وJPt100 والثرموقترنات من الأنواع K, J, R, S, E, T, N, PL-II, C، بالإضافة إلى الإشارات القياسية للجهد والتيار.
ما هو نطاق قياس درجة الحرارة؟
يعتمد النطاق على نوع الحساس المضبوط؛ فالثرموقترنات تغطي حتى 2315 °C، بينما يغطي المدخل التناظري القياسي النطاق −1999 … 9999.
ما مدى دقة الوحدة؟
الدقة ±0.1 % ±1 digit لحساسات Pt100، و±0.2 % ±1 digit للثرموقترنات وإشارات الجهد/التيار.
ما خيارات مخرج التحكم؟
يمكن ضبط المخرج كمرحّل للتحكم البطيء، أو كمستوى منطقي للتحكم في مرحلات الحالة الصلبة، أو كمخرج تناظري 4 ... 20 mA. كما يمكن تهيئة نسخ 4 ... 20 mA لتعمل كمُرسِل بإشارة خرج 4 ... 20 mA.
ما هي تغذية الطاقة المطلوبة؟
تعمل الوحدة إما بجهد AC 100...240 V بتردد 50/60 Hz أو بجهد AC/DC 24 V.
هل تتوفر شهادات اعتماد أو حماية من الانفجار؟
تحمل الوحدة شهادتَي CE وEAC، ولا تتوفر لها حماية من الانفجار في هذه البيانات.
ما الذي يميز هذا الطراز عن غيره؟
يتميز CS4R بالتركيب المدمج على سكة DIN، والإدخال متعدد الوظائف، والضبط التلقائي المدمج، وخيارَي إنذار احتراق السخان وواجهة RS-485 الاختيارية.
ما هي درجة الحماية ودرجة حرارة التشغيل المحيط؟
درجة الحماية IP20 ونطاق درجة حرارة البيئة المحيطة للتشغيل 0 … +50 °C، ما يجعلها مناسبة للتركيب داخل لوحات التحكم المغلقة.
| الطراز | CS4R |
| النوع الفرعي | Temperature controller |
| نطاق درجة الحرارة | −200…+1370 °C · −200…+1000 °C · +0…+1760 °C · +0…+1820 °C · −200…+800 °C · −200…+400 °C · −200…+1300 °C · +0…+1390 °C · +0…+2315 °C · −200…+850 °C |
| فئة الدقة | ±0.1 % ±1 digit (Pt100), ±0.2 % ±1 digit (thermocouples and voltage/current signals) |
| إشارة الخرج | 4-20mA · relay · logic level · RS-485 |
| التغذية | AC 100...240 V, 50/60 Hz or AC/DC 24 V |
| وصلة كهربائية | Terminal connections |
| حرارة المحيط | +0…+50 °C |
| تصنيف IP | IP20 |
| الوزن | 0.15 kg |
| الشهادات | CEEAC |
| نوع المستشعر | Pt100, JPt100, Type K, J, R, S, E, T, N, PL-II, C |
| لغات ورقة البيانات | EN |
| Actual value | 7-segment LED, 4-digit, red, character size 7.5 mm[0,3 in] |
|---|---|
| Set point | 7-segment LED, 4-digit, green, character size 7.5 mm[0,3 in] |
| Indication range | -1999 ... 9999 |
| Number and type | 1 multi-function input for resistance thermometers, thermocouples and standard signals |
|---|---|
| Input configuration | Selectable via terminal connections and menu-driven programming |
| Resistance thermometer | Pt100, JPt100, 3-wire, max. permissible resistance per connecting cable:10Ω |
| Thermocouples | Types K, J, R, S, E, T, N, PL-II, C (W/Re5-26): max. permissible external resistance:100Ω Type B: max. permissible external resistance:40Ω |
| Standard signals | 0 ... 20 mA, 4 ... 20 mA: Input impedance 50 Ω{external measurement shunt} max. permissible input current:100mA 0 ... 1 V: Input impedance>1MΩ max. permissible input voltage:5V 0 ... 5 V, 1 ... 5 V, 0 ... 10 V: Input impedance > 100 kΩ max. permissible input voltage:15V |
| Measuring time | 250 ms |
| Number and type | 3 different versions are possible |
|---|---|
| Relay contact | Load:AC 250 V, 3 A (resistive load) AC 250 V, 1 A (inductive load, cos ϕ = 0.4) |
| Logic level | DC 0 ...12V max. 40 mA(short-circuit proof) For the control of an electronic switch relay (solid-state relay, SSR) |
| {Analogue current signal} | 4 ... 20 mA, max. load 550Ω The control output 4 ... 20 mAcan be reconfigured to a transmitter output 4 ...20mA |
| Control mode | PID, PI, PD, P, ON/OFF (configurable) To determine the control parameters for PID control, auto-tuning can be activated. |
| Proportional band | 0 ...110% |
| Integral time | 0 ... 1,000 s |
| Derivative time | 0 ... 300 s |
| Cycle time | 1 ... 120 s (not available with analogue current signal control output) |
| Hysteresis | Only available with ON/OFF control mode Thermocouples and resistance thermometers: 0.1 ... 100.0 °C Standard signals: 1 ... 1,000 (with a scaling of the input with one decimal point, this is taken over by the hysteresis) |
| Alarm output | Open-collector Load:DC 24 V, max. 0.1 A |
|---|---|
| Alarm output 1 | For the actual value and control loop monitoring Alarm type, switch behaviour, hysteresis and time delay can be set |
| {Heater burnout alarm} 1) | For single-phase heating systems (not possible with analogue current signal control output), optionally configured up to max. 5 A, 10 A, 20 A or 50 A, the current transformer is included in the delivery |
عرض الكل (9)
| {Serial interface} | RS-485 The transmission rate can be set (2,400 bps, 4,800 bps, 9,600 bps or 19,200 bps). |
|---|---|
| Power supply | ■ AC 100 ... 240 V, 50/60 Hz (max. permissible 85 ... 264 V) or ■ AC/DC 24 V, 50/60 Hz (max. permissible 20 ... 28 V) |
| Power consumption | approx.6VA |
| Ambient temperature | 0 ... 50 °C [32 °F ...+ 122 °F] |
|---|---|
| Storage temperature | -20 ...+50 °C [-4 °F ...+ 122 °F] |
| Humidity | 35 ... 85 %r.h. (non-condensing) |
| Material | Polycarbonate |
|---|---|
| Colour | Light grey |
| Weight | approx. 150 g [0,33 lbs] |
| Mounting | Snap-in mechanism for mounting on DIN rails |
| Input signals | Measuring span | Measuring error of the span in% | ||
|---|---|---|---|---|
| Standard | Exceptions | |||
| Current signals | ||||
| 0 ... 20 mA, 4 ...20mA | -1999 ... 9999 1) | ±0.2 %±1digit | - | |
| Voltage signals | ||||
| 0 ... 1 V, 0 ... 5 V, 0 ...10V | -1999 ... 9999 1) | ±0.2 %±1digit | - | |
| 1 ...5V | -1999 ... 9999 1) | ±0.2 %±1digit | - | |
| Thermocouples | ||||
| Type K (NiCr-Ni) | -200 ... +1,370 °C -199.9 ... +400.0 °C | -320 ... +2,500 °F -199.9 ... +750.0 °F | ±0.2 %±1digit 2) ±2 K | ≤ 0 °C: ±0.4 %±1digit ≤ 0 °C: ±0.4 %±1digit |
| Type J (Fe-CuNi) | -200 ... +1,000 °C | -320 ... +1,800 °F | ±0.2 %±1digit 2) | ≤ 0 °C: ±0.4 %±1digit |
| Type R (PtRh-Pt) | 0 ... 1,760 °C | 0 ... 3,200 °F | ±0.2 %±1digit 2) | ≤ 200 °C: ±6 K |
| Type S (PtRh-Pt) | 0 ... 1,760 °C | 0 ... 3,200 °F | ±0.2 %±1digit 2) | ≤ 200 °C: ±6 K |
| Type B (PtRh-PtRh) | 0 ... 1,820 °C | 0 ... 3,300 °F | ±0.2 %±1digit 2) | ≤ 300 °C: without details |
| Type E (NiCr-CuNi) | -200 ...+800 °C | -320 ... +1,500 °F | ±0.2 %±1digit 2) | ≤ 0 °C: ±0.4 %±1digit |
| TypeT (Cu-CuNi) | -199.9 ... +400.0 °C | -199.9 ... +750.0 °F | ±2 K | ≤ 0 °C: ±0.4 %±1digit |
| Type N (NiCrSi-NiSi) | -200 ... +1,300 °C | -320 ... +2,300 °F | ±0.2 %±1digit 2) | ≤ 0 °C: ±0.4 %±1digit |
| Type PL-II | 0 ... 1,390 °C | 0 ... 2,500 °F | ±0.2 %±1digit 2) | - |
| Type C (W/Re5-26) | 0 ... 2,315 °C | 0 ... 4,200 °F | ±0.2 %±1digit 2) | - |
| Resistance thermometer | ||||
| Pt100 (3-wire) | -200 ...+850 °C -199.9 ... +850.0 °C | -300 ... +1,500 °F -199.9 ... +999.9 °F | ±0.1 %±1digit 2) ±0.1 %±1digit 2) | - |
| 1) Adjustable decimal point 2) Referred to the measuring span in °C JPt100 (3-wire) | -200 ...+500 °C -199.9 ... +500.0 °C | -300 ...+900 °F -199.9 ... +900.0 °F | ±0.1 %±1digit 2) ±1 K | - |
| Logo Description | Country |
|---|---|
| EC declaration of conformity | European Community |
| EMCdirective EN 55011:2009+A1:2010 EN 61000-6-2:2005 EN 61000-6-4:2007 + A1:2011 EN 61326-1:2013 (group 1, class A) and interference immunity (industrial Low voltage directive |
