محول ضغط تناظري
محول ضغط تناظري، الإصدار الأساسي، مع خرج 4...20 mA وقياس ضغط عالي الدقة لأغراض المعايرة وتطبيقات العمليات الحرجة.
النطاق
-1…1001 bar
الخرج
4 ... 20 mA · 4...20 mA
الحماية
IP67
RoHSCEUKCAEMC
السعر
حسب الطلب
يعتمد على التكوين
الوصف

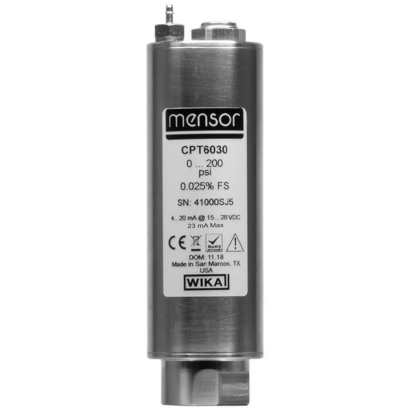

محوّل الضغط التناظري CPT6030 هو جهاز استشعار ضغط مستقل يوفّر قياسات ضغط عالية الدقة مع خرج بنظام سلكين، 4 ... 20 mA. يشتمل هذا المحوّل على حساس سيليكون منخفض التباطؤ (hysteresis) مع تعويض إلكتروني لانحراف خطية القياس للضغط ضمن نطاق درجة الحرارة المُعوَّض. يتميز CPT6030 بتحقيق دقة 0.025 % FS عبر كامل نطاق الضغط ونطاق درجة الحرارة المُعوَّض. تتضمن دقة درجة القياس metrological grade البالغة 0.025 % FS الانحراف الخطي، والتباطؤ، والانجراف الناتج عن التكرارية، وعدم اليقين المرجعي ضمن نطاق درجة الحرارة. كما يتميز بخرج يتم تحديثه بمعدل 21 قراءة في الثانية (47 ms).
المزايا
- الدقة المترولوجية: 0.025 % FS على خرج 4 ... 20 mA
- مدى القياس: 25 mbar ... 1,001 bar [10 inH 2 O ... 15,015 psi]
- تغذية بجهد من DC 15 ... 28 V
- تعويض الحرارة: -20 ... +75 °C [-4 ... +167 °F]
- متوافق مع NAMUR NE43
الأسئلة والأجوبة
ما هو نطاق قياس الضغط لمحوّل CPT6030؟
يتراوح نطاق القياس من 25 mbar إلى 1,001 bar [10 inH₂O ... 15,015 psi]، مع توفر مدى متعدد من النطاقات الفرعية تشمل النطاقات النسبية والتفاضلية مثل -12.5 ... +12.5 mbar.
ما هي دقة القياس؟
الدقة القياسية هي 0.025 % FS عبر كامل نطاق الضغط ونطاق درجة الحرارة المُعوَّض، وتشمل الانحراف الخطي والتباطؤ والانجراف الناتج عن التكرارية وعدم اليقين المرجعي.
ما هي إشارة الخرج وجهد التغذية؟
الخرج تناظري بنظام سلكين بقيمة 4 ... 20 mA، ومتوافق مع NAMUR NE43، والتغذية بجهد مستمر DC 15 ... 28 V.
ما هو وسط القياس المناسب؟
الجهاز مخصص لقياس ضغط الغازات.
ما هي حدود درجات الحرارة؟
نطاق التعويض الحراري هو -20 ... +75 °C [-4 ... +167 °F]، بينما يصل نطاق درجة الحرارة المحيطة إلى -40 ... +85 °C.
هل يحمل الجهاز موافقات للمناطق الخطرة؟
لا تتضمن البيانات المتاحة أي موافقات لحماية من الانفجار؛ الشهادات المذكورة هي RoHS وCE وUKCA وEMC فقط.
ما الذي يميز CPT6030 عن محولات الضغط العادية؟
إنه الإصدار الأساسي من عائلة CPT بدقة قياسية 0.025 % FS وخرج 4 ... 20 mA، مصمم خصيصاً للمعايرة وتتبع القياس إلى مراجع NIST وA2LA وDAkkS، وليس للاستخدام العام في العمليات.
ما هي درجة الحماية من الدخول؟
درجة الحماية IP67، ووزن الجهاز 0.25 kg وهو محمول.
التعريف
| الطراز | CPT6030 |
| السلسلة | CPT |
| النوع الفرعي | analogue pressure transducer |
نطاق القياس
| نطاق الضغط | 0…1000 bar · -1…1000 bar · 0…1001 bar · 552…1172 mbar · -0.013…0.013 bar · 0.552…1.172 bar · 0…25 mbar · -12.5…12.5 mbar · 0…350 mbar |
| نطاق درجة الحرارة | −20…+75 °C · −40…+85 °C |
دقة القياس
| عدم اليقين | 0.025 % FS |
ظروف العملية
| وسيط التشغيل | gases |
| نوع المعايرة | signal |
الخصائص الكهربائية
| إشارة الخرج | 4 ... 20 mA |
بيئة التشغيل
| حرارة المحيط | −40…+85 °C |
| تصنيف IP | IP67 |
| الوزن | 0.25 kg |
الشهادات والموافقات
| الشهادات | RoHSCEUKCAEMC |
| إمكانية التتبع | NIST · A2LA · DAkkS |
تفاصيل إضافية
| محمول | نعم |
| لغات ورقة البيانات | EN, DE, ES, FR, IT, NL, PL, PT, RO, SV, RU, EL, JA, ZH |
جداول من ورقة البيانات
Measuring range analogue pressure transducer
| Accuracy 1) | 0.025%FS 2) |
|---|---|
| Precision 3) | 0.015%FS |
| Measuring ranges | |
| Gauge pressure 4) | 0 ... 25 mbar to 0 ... 1,000 bar [0 ... 0.36 to 0 ... 15,000 psi] |
| Bidirectional pressure 4) 5) | -12.5 ... +12.5 mbar to -1 ... 1,000 bar [-0.18 ... +0.18 to -15 ... 15,000 psi] |
| Absolute pressure | 0 ... 350 mbar abs. to 0 ... 1,001 bar abs. [0 ... 5 to 0 ... 15,015 psi abs.] |
| Calibration interval | 365 days |
CPT6030 as barometric reference
| Measuring range | ■ 552 ... 1,172 mbar abs. ■ 8 ... 17 psi abs. |
|---|---|
| Accuracy 1) 2) | 0.025 %of reading |
| Calibration interval | 365 days |
Basic information analogue pressure transducer
| Warm-up time | Approx. 15 min |
|---|---|
| Pressure units | 39 |
| Voltage supply | |
| Power supply | DC 15 ...28V (DC 24V nominal) |
| Power consumption | 4 ... 20 mAdepending on pressure input (23 mA, 0.65W max ) |
| Internal volume | |
| Measure port | < 1 ml [1 cc] |
| Reference port | Approx. 45 ml [45 cc] |
| Case | |
| Orientation effects | Negligible - completely removable with a zero point correction |
| Dimensions | → See technical drawings |
| Weight | Approx. 250 g [0.55 lb] (depending on range) |
| Ingress protection | IP67 |
Communication
| Output signal | |
|---|---|
| Current (2-wire) | 4 ...20mA |
| Interface | RS-232 |
| Baud rate | 57600 baud |
| Command sets | ■ Mensor default command set ■ Mensor legacy command set |
| Measuring rate | 21 values/s |
عرض الكل (10)
Pressure connection
| Connection | FSAE J514/JIC 4 | ≤ 400 bar [≤ 6,000 psi] |
|---|---|---|
| Autoclave® F250C | > 400 ... 1,000 bar [> 6,000 ... 15,000 psi] | |
| Pressure adapters | ■ 6 mmtube fitting ■ ¼" tube fitting ■ ¼NPT, male thread ■ ⅛NPT, female thread ■ ¼BSP, male thread ■ ⅛BSP, female thread ■ 7/16-20 SAE, male thread | Only up to 400 bar [6,000 psi] |
| Reference port | 1/16" barb fitting | ≤ 100 bar [≤ 1,500 psi] |
| Sealed relief valve 1) | ■ > 100 bar [> 1,500 psi] ■ > 100 bar abs. [> 1,500 psi abs.] | |
| Wetted parts | Pressure ranges ≤ 350 mbar [≤ 5 psi] | ■ Stainless steel 316 ■ Silicon ■ Glass-filled resins ■ Epoxy |
| Pressure ranges > 350 mbar ...≤ 100 bar [> 5 ...≤ 1,500 psi] | Stainless steel 316 | |
| Pressure ranges > 100 bar [> 1,500 psi] | ■ Stainless steel 316 ■ Fluorocarbon rubber | |
| Permissible pressure media | Pressure ranges ≤ 350 mbar [≤ 5 psi] | Clean, dry, non-corrosive gases |
| Pressure ranges > 350 mbar [> 5 psi] | Media compatible with the listed wetted parts | |
| Overpressure limit | 2 x proof, 3 x burst, static pressure < 3.45 bar [< 50 psi] |
Operating conditions
| Altitude | < 3,048 m[< 10,000 ft] |
|---|---|
| Place of use | Indoor |
| Operating temperature | -40 ...+85 °C [-40 ...+185 °F] |
| Compensated temperature range | -20 ...+75 °C [-4 ...+167 °F] |
| Storage temperature range | -40 ...+85 °C [-40 ...+185 °F] |
| Relative humidity, condensation | 0 ... 95 %r.h. (non-condensing) |
| Mounting position | ■ Horizontal ■ Vertical ■ Customised |
| Pollution degree | 2 per EN 61010-1 |
| EMC (HF field) | EN 61326-1 emission (group 1, class A) and immunity (industrial application) |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective 1) EN 61326-1 emission (group 1, class A) and immunity (industrial application) | ||
| Pressure Equipment Directive PS > 200 bar; module A, pressure accessory | ||
| UKCA | United Kingdom | |
| Electromagnetic compatibility regulations | ||
| Pressure equipment (safety) regulations | ||
| Restriction of hazardous substances (RoHS) regulations |
Certificate
| Calibration 1) | ■ 3.1 inspection certificate per DIN EN 10204 or NIST (factory calibration) ■ A2LA calibration certificate (traceable and accredited in accordance with ISO/IEC 17025) ■ DAkkS calibration certificate - absolute pressure (traceable and accredited in accordance with ISO/IEC 17025) ■ DAkkS calibration certificate - gauge pressure (traceable and accredited in accordance with ISO/IEC 17025) |
|---|---|
| Recommended calibration interval | 365 days (dependent on conditions of use) |
| Cal-Template (demo version) | Cal-Template (light version) | Cal-Template (full version) | Log-Template (full version) |
|---|---|---|---|
| Fully automatic calibration | Semi-automatic calibration | Fully automatic calibration | ■ Live measured value recording for a certain period of time with selectable interval, duration and start time ■ Creation of logger protocols with graphic and/or tabular representation of the measuring results in PDF format ■ Possibility of exporting measuring results as CSV file |
| Limitation to two measuring points | No limitation of the measuring points approached | ||
| ■ Creation of 3.1 inspection certificates per DIN EN 10204 ■ Calibration data can be exported to Excel ® template or XML file ■ Calibration of pressure measuring instruments | |||
| Ordering information for a single licence | |||
| Is available for a cost-free download | WIKA-CAL-LZ-Z-Z | WIKA-CAL-CZ-Z-Z | WIKA-CAL-ZZ-L-Z |
| Ordering information for a pair licence | |||
| Cal-Template (light version) together with Log-Template (full version) | WIKA-CAL-LZ-L-Z | ||
| Cal-Template (full version) together with Log-Template (full version) | WIKA-CAL-CZ-L-Z |
| Order code | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CPX-A-T5 | ||||||||||||||||||||
| Calibration adapter For reference pressure transducers and current supply | -1- | |||||||||||||||||||
| Pressure adapter SAE J514/JIC 4, male thread to ¼BSP, male thread P max : 400 bar [6,000 psi] | -A- | |||||||||||||||||||
| Pressure adapter SAE J514/JIC 4, male thread to ⅛BSP, female thread P max : 400 bar [6,000 psi] | -B- | |||||||||||||||||||
| Pressure adapter SAE J514/JIC 4, male thread to 6 mmtube fitting P max : 400 bar [6,000 psi] | -C- | |||||||||||||||||||
| Pressure adapter SAE J514/JIC 4, male thread to 7/16-20 SAE, male thread P max : 400 bar [6,000 psi] | -D- | |||||||||||||||||||
| Pressure adapter SAE J514/JIC 4, male thread to ¼" tube fitting P max : 400 bar [6,000 psi] | -E- | |||||||||||||||||||
| Pressure adapter SAE J514/JIC 4, male thread to ¼NPT, male thread P max : 400 bar [6,000 psi] | -F- | |||||||||||||||||||
| Pressure adapter SAE J514/JIC 4, male thread to ⅛NPT, female thread P max : 400 bar [6,000 psi] | -G- | |||||||||||||||||||
| Pressure adapter SAE J514/JIC 4, male thread to G½BSP, male thread P max : 400 bar [6,000 psi] | -H- | |||||||||||||||||||
| Gasket flare 50 gasket flare 37° ¼" for J514/JIC 44 pressure port | -V- | |||||||||||||||||||
| Communication cable Shielded with flying leads Cable length: 1.5 m[4.9 ft] | -2- | |||||||||||||||||||
| Shielded with flying leads Cable length: 3.0 m[9.8 ft] | -3- | |||||||||||||||||||
| Shielded with flying leads Cable length: 5.0 m[16.4 ft] | -4 | |||||||||||||||||||
| Transport case | -T- | |||||||||||||||||||
| 1. Order code: CPX-A-T5 | ⇓ | |||||||||||||||||||
| [ | ||||||||||||||||||||
| ] | ||||||||||||||||||||
| 2. | ||||||||||||||||||||
| Option: | ||||||||||||||||||||
| your enquiry: | ||||||||||||||||||||
| for | Ordering | information |
