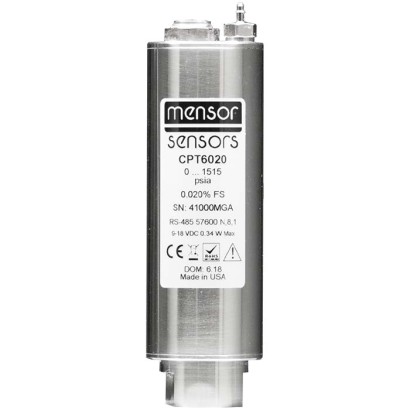

محول ضغط دقيق
محول ضغط دقيق، الإصدار الأساسي لمراقبة الضغط بدقة عالية في تكنولوجيا المعايرة والتطبيقات الحرجة.
النطاق
-12.5…1172 mbar
الخرج
USB · RS-232
الحماية
IP67
RoHSUKCAEU declaration of conformityCE
السعر
حسب الطلب
يعتمد على التكوين
الوصف
محوّل ضغط دقيق طراز CPT6020 هو جهاز استشعار ضغط مستقل يوفّر قياسات ضغط عالية الدقة. يستخدم هذا المحوّل حساس سيليكون منخفض التباطؤ (hysteresis) مع تعويض إلكتروني لانحراف خطية الضغط ضمن نطاق درجة الحرارة المُعوَّض.
يتميّز طراز CPT6020 بتحقيق دقة 0.020 % FS عبر كامل نطاق الضغط ودرجة الحرارة. تتضمن هذه المواصفة الانحراف الخطي (linearity) والتباطؤ (hysteresis) وقابلية التكرار (repeatability) وأخطاء درجة الحرارة. كما يتميز أيضًا بمخرج يتم تحديثه بمعدل 50 قراءة في الثانية (20 ms).
المزايا
- الدقة: 0.020 % FS
- مدى القياس: 0 ... 25 mbar حتى 1,001 bar [0 ... 10 inH 2 O حتى 15,015 psi]
- تعويض الحرارة: 0 ... 50 °C [32 ... 122 °F]
- اتصال عبر USB أو RS-232 أو RS-485
- تصميم متين ومدمج
الأسئلة والأجوبة
ما هي دقة محول الضغط CPT6020؟
الدقة 0.020 % FS، وتشمل هذه المواصفة الانحراف الخطي (linearity) والتباطؤ (hysteresis) وقابلية التكرار (repeatability) وأخطاء درجة الحرارة.
ما هي نطاقات قياس الضغط المتوفرة؟
تتراوح النطاقات من 0 … 25 mbar إلى 1,001 bar، وتشمل أيضاً ±12,5 mbar و0 … 350 mbar و552 … 1172 mbar ونطاق الضغط السالب -1 … 1000 bar.
ما هي خيارات الاتصال والإشارة الخارجة؟
يدعم المحوّل الاتصال عبر USB أو RS-232 أو RS-485، ويتم تحديث المخرج بمعدل 50 قراءة في الثانية (20 ms).
ما نوع الوسط الذي يقيسه هذا المحوّل؟
المحوّل مخصص لقياس ضغط الغاز.
ما هي درجات حرارة التشغيل؟
نطاق التعويض الحراري هو 0 … 50 °C [32 … 122 °F]، بينما يتحمل المحوّل درجة حرارة بيئة من -40 … +85 °C.
ما مستوى الحماية من دخول الغبار والماء؟
تصنيف الحماية IP67.
هل يحمل المحوّل شهادات اعتماد؟
نعم، يحمل شهادات RoHS وUKCA وCE وإعلان مطابقة الاتحاد الأوروبي، مع تتبعية معايرة عبر A2LA وDAkkS.
ما الذي يميز CPT6020 عن باقي عائلة CPT؟
هو النسخة الأساسية من عائلة CPT، مصمم للمراقبة عالية الدقة للتطبيقات الحرجة بتكلفة أقل مقارنة بالإصدارات الأعلى، بتصميم متين ومدمج وزنه 0.25 kg وقابل للحمل.
التعريف
| الطراز | CPT6020 |
| السلسلة | CPT |
| النوع الفرعي | precision pressure transducer |
نطاق القياس
| نطاق الضغط | 0…1000 bar · -1…1000 bar · 0…1001 bar · 552…1172 mbar · 0…25 mbar · -12.5…12.5 mbar · 0…350 mbar |
| نطاق درجة الحرارة | +0…+50 °C · −40…+85 °C |
دقة القياس
| عدم اليقين | 0.020 % FS |
ظروف العملية
| وسيط التشغيل | gas |
| نوع المعايرة | electronic |
الخصائص الكهربائية
| إشارة الخرج | USB · RS-232 · RS-485 |
بيئة التشغيل
| حرارة المحيط | −40…+85 °C |
| تصنيف IP | IP67 |
| الوزن | 0.25 kg |
الشهادات والموافقات
| الشهادات | RoHSUKCAEU declaration of conformityCE |
| إمكانية التتبع | A2LA · DAkkS |
تفاصيل إضافية
| محمول | نعم |
| لغات ورقة البيانات | EN, DE, ES, FR, IT, NL, PL, PT, RO, SV, RU, EL, JA, ZH |
جداول من ورقة البيانات
Measuring range precision pressure transducer
| Accuracy 1) | 0.020%FS |
|---|---|
| Measuring ranges | |
| Gauge pressure 2) | 0 ... 25 mbar to 0 ... 1,000 bar [0 ... 0.36 to 0 ...< 15,000 psi] |
| Bidirectional pressure 2) 3) | -12.5 ... +12.5 mbar to -1 ... 1,000 bar [-0.18 ... +0.18 to -15 ... 15,000 psi] |
| Absolute pressure | 0 ... 350 mbar abs. to 0 ... 1,001 bar abs. [0 ... 5 to 0 ... 15,015 psi abs.] |
| As barometric reference | |
| Measuring range | 552 ... 1,172 mbar abs. [8 ... 17 psi abs.] |
| Accuracy 1) | 0.020 %of reading |
| Calibration interval | 180 days |
| Pressure units | 39 and 1 user-defined |
Basic information precision pressure transducer
| Display | ||
|---|---|---|
| Resolution | 100 ppb or better | |
| Boot-up time | ■ RS-232 ■ RS-485 | 750 ms |
| USB | 3.5 s | |
| Warm-up time | Approx. 15 min | |
| Voltage supply | ||
| Power supply | ■ RS-232 ■ RS-485 | DC 9 ...18V (DC 12V nominal) |
| USB | DC 3.0 ...5.25V (DC 5V nominal) Bus powered | |
| Power consumption | ■ RS-232 ■ RS-485 | < 26 mAat DC 12V ±5 %(0.40W max ) |
| USB | < 47 mAat DC 5V ±5 %(0.25W max ) | |
| Internal volume | ||
| Measure port | < 1 ml [< 1 cc] | |
| Reference port | Approx. 40 ml [40 cc] |
Basic information precision pressure transducer
| Case | |
|---|---|
| Orientation effects | Removable with a zero point correction |
| Dimensions | → See technical drawings |
| Weight | Approx. 250 g [0.55 lb] (depending on range) |
| Ingress protection | IP67 |
Communication
| Interface | ■ USB 2.0 ■ RS-232 ■ RS-485 |
|---|---|
| Baud rate (User-selectable) | ■ 9600 ■ 19200 ■ 38400 ■ 57600 baud (default setting) ■ 115200 |
| Command sets | ■ Mensor default command set ■ Mensor legacy command set |
| Measuring rate | 50 values/s: default - (adjustable ex-works) |
عرض الكل (11)
Pressure connection
| Connection | ■ FSAE J514/JIC 4 ■ Autoclave ® F250C: for pressure ranges > 400 bar [> 6,000 psi] | |
|---|---|---|
| Pressure port adapters | Without | - |
| ■ 6 mmtube fitting ■ ¼" tube fitting ■ ¼NPT, male thread ■ ⅛NPT, female thread ■ ¼BSP, male thread ■ ⅛BSP, female thread ■ 7/16-20 SAE, female thread | Only up to pressure ranges 400 bar [6,000 psi] | |
| Reference port | < 100 bar [< 1,500 psi] | 1/16' barb fitting |
| ■ > 100 bar [> 1,500 psi] ■ > 100 bar abs. [> 1,500 psi abs.] | Sealed relief valve 1) | |
| Wetted parts | Pressure ranges ≤ 350 mbar [≤ 5 psi] | ■ Stainless steel 316 ■ Silicon ■ Glass-filled resins ■ Epoxy |
| Pressure ranges > 350 mbar ... 100 bar [> 5 ... 1,500 psi] | ■ Stainless steel 316 | |
| Pressure ranges > 100 bar [> 1,500 psi] | ■ Stainless steel 316 ■ Fluorocarbon rubber | |
| Overpressure limit | 2 x proof, 3 x burst, static pressure < 3.45 bar [< 50 psi] |
Operating conditions
| Altitude | < 3,048 m[< 10,000 ft] | |
|---|---|---|
| Place of use | Indoor | |
| Operating temperature | -40 ...+85 °C [-40 ...+185 °F] | |
| Compensated temperature range | 0 ... 50 °C [32 ... 122 °F] | |
| Storage temperature range | -40 ...+85 °C [-40 ...+185 °F] | |
| Relative humidity, condensation | 0 ... 95 %r.h. (non-condensing) | |
| Permissible media | Pressure ranges ≤ 350 mbar [≤ 5 psi] | Clean, dry, non-corrosive gases |
| Pressure ranges > 350 mbar [> 5 psi] | Media compatible with the listed wetted parts | |
| Mounting position | ■ Horizontal ■ Vertical ■ Customised | |
| Pollution degree | 2 per EN 61010-1 | |
| EMC (HF field) | EN 61326-1 emission (group 1, class A) and immunity (industrial application) |
| Logo | Description Region |
|---|---|
| EU declaration of conformity | European Union |
| EMCdirective 1) EN 61326-1 emission (group 1, class A) and immunity (industrial application) | |
| RoHS directive | |
| UKCA | United Kingdom |
| Electromagnetic compatibility regulations | |
| Restriction of hazardous substances (RoHS) regulations |
Certificate
| Calibration 1) | ■ A2LA calibration certificate (traceable and accredited in accordance with ISO/IEC 17025) ■ DAkkS calibration certificate - absolute pressure (traceable and accredited in accordance with ISO/IEC 17025) ■ DAkkS calibration certificate - gauge pressure (traceable and accredited in accordance with ISO/IEC 17025) |
|---|---|
| Recommended calibration interval | 6 months (dependent on conditions of use) |
| Cal-Template (demo version) | Cal-Template (light version) | Cal-Template (full version) | Log-Template (full version) |
|---|---|---|---|
| Fully automatic calibration | Semi-automatic calibration | Fully automatic calibration | ■ Live measured value recording for a certain period of time with selectable interval, duration and start time ■ Creation of logger protocols with graphic and/or tabular representation of the measuring results in PDF format ■ Possibility of exporting measuring results as CSV file |
| Limitation to two measuring points | No limitation of the measuring points approached | ||
| ■ Creation of 3.1 inspection certificates per DIN EN 10204 ■ Calibration data can be exported to Excel ® template or XML file ■ Calibration of pressure measuring instruments | |||
| Ordering information for a single licence | |||
| Is available for a cost-free download | WIKA-CAL-LZ-Z-Z | WIKA-CAL-CZ-Z-Z | WIKA-CAL-ZZ-L-Z |
| Ordering information for a pair licence | |||
| Cal-Template (light version) together with Log-Template (full version) | WIKA-CAL-LZ-L-Z | ||
| Cal-Template (full version) together with Log-Template (full version) | WIKA-CAL-CZ-L-Z |
| CPT9000 / CPT6020 1) | Order code |
|---|---|
| CPX-A-T4 | |
| Power supply Via RS-232 interface cable Cable length: 1.5 m[4.9 ft] | -1- |
| Via RS-232 interface cable Cable length: 3.0 m[9.8 ft] | -3- |
| Via RS-232 interface cable Cable length: 5.0 m[16.4 ft] | -4- |
| Power supply Via RS-485 interface cable Cable length: 1.5 m[4.9 ft] | -2- |
| Via RS-485 interface cable Cable length: 3.0 m[9.8 ft] | -J- |
| Via RS-485 interface cable Cable length: 5.0 m[16.4 ft] | -K- |
| Adapter cable RS-232 to USB | -5- |
| RS-485 to USB | -6- |
| Legacy cable adapter RS-232 cable adapter For CPT6010 to CPT9000 or CPT6020 | -8- |
| RS-485 cable adapter For CPT6010 to CPT9000 or CPT6020 | -7- |
| Pressure adapter SAE J514/JIC 4, male thread to ¼BSP, male thread P max : 400 bar [6,000 psi] | -A- |
| Pressure adapter SAE J514/JIC 4, male thread to ⅛BSP, female thread P max : 400 bar [6,000 psi] | -B- |
| Pressure adapter SAE J514/JIC 4, male thread to 6 mmtube fitting P max : 400 bar [6,000 psi] | -C- |
| Pressure adapter SAE J514/JIC 4, male thread to 7/16-20 SAE, male thread P max : 400 bar [6,000 psi] | -D- |
| Pressure adapter SAE J514/JIC 4, male thread to ¼" tube fitting P max : 400 bar [6,000 psi] | -E- |
| Pressure adapter SAE J514/JIC 4, male thread to ¼NPT, male thread P max : 400 bar [6,000 psi] | -F- |
| Pressure adapter SAE J514/JIC 4, male thread to ⅛NPT, female thread P max : 400 bar [6,000 psi] | -S- |
| Pressure adapter SAE J514/JIC 4, male thread to G½BSP, male thread P max : 400 bar [6,000 psi] | -U- |
| Gasket-flare 50 pcs. gasket-flare 37° ¼" for J514/JIC 44 pressure port | -V- |
| Accessories for CPT9000 / CPT6020 1) | Order code | |
|---|---|---|
| Description | CPX-A-T4 | |
| Communication cable Shielded with flying leads Cable length: 1.5 m[4.9 ft] Shielded with flying leads Cable length: 3.0 m[9.8 ft] Shielded with flying leads Cable length: 5.0 m[16.4 ft] | -G- | |
| -H- | ||
| -I- | ||
| - | Transport case | -T- |
| Ordering information for your enquiry: | ||
| 1. Order code: CPX-A-T4 2. Option: | ⇓ [ ] |
