منظّم ضغط

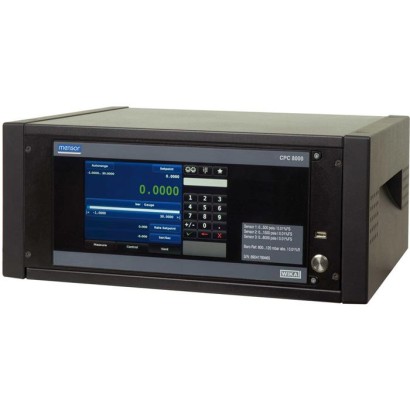

جهاز تحكم عالي الدقة في الضغط بمستوى دقة متميز، مناسب كمعيار مصنع أو معيار عمل لمعايرة أجهزة قياس الضغط، ويتميز بتقنية صمام الحاصلة على براءة واختراع وتصميم معياري للمحوّل (transducer).
النطاق
-1…401 bar
الحماية
None
RoHSCEUKCA
السعر
حسب الطلب
يعتمد على التكوين
الوصف
جهاز تحكم بالضغط عالي الدقة من Mensor، يعمل كمعيار مصنع أو معيار عمل لمعايرة أجهزة قياس الضغط. يعتمد على تقنية صمام حاصلة على براءة اختراع وتصميم معياري للمحوّل (transducer)، ويُختار في المختبرات وورش المعايرة التي تتطلب دقة فائقة واستقرار تحكم عالٍ.
المزايا
- مدى الضغط: -1 ... 400 bar [-15 ... 6,000 psi]
- ثبات التحكم 0.002 % من المدى
- دقة تصل إلى 0.008 % IS (IntelliScale)
- دقة 0.004 % FS
الأسئلة والأجوبة
ما هي دقة جهاز CPC8000؟
الدقة تصل إلى 0.008 % من القراءة وفق نظام IntelliScale (IS)، مع إتقان يبلغ 0.004 % FS واستقرار تحكم قدره 0.002 % من المدى.
ما نطاقات الضغط المتوفرة؟
تتوفر نطاقات متعددة تشمل -1 ... 400 bar و0 ... 400 bar و0 ... 100 bar و0 ... 401 bar، بالإضافة إلى نطاقات منخفضة مثل 0 ... 0.35 bar و0 ... 0.5 bar و-1 ... 1 bar.
ما الوسائط المتوافقة مع الجهاز؟
الجهاز مخصص للوسائط الجافة والنظيفة: الهواء والنيتروجين.
ما هي درجة حرارة التشغيل المحيطة؟
درجة حرارة الوسط المحيط المحددة هي 15 ... 40 °C، وتشمل نطاقات درجة الحرارة في البيانات 15 ... 45 °C و0 ... 70 °C.
هل يحمل الجهاز شهادات اعتماد أو انفجار؟
لا تتوفر شهادات حماية من الانفجار لهذا الطراز؛ الشهادات المتاحة هي RoHS وCE وUKCA، مع إمكانية تتبع عبر A2LA وDAkkS.
ما الذي يميز CPC8000 عن غيره؟
إنه جهاز دقة متميزة (premium accuracy) بتقنية صمام حاصلة على براءة اختراع وتصميم معياري للمحوّل، ويُستخدم كمعيار مصنع أو معيار عمل لمعايرة أجهزة قياس الضغط.
هل الجهاز محمول؟
لا، الجهاز غير محمول؛ وزنه 22.2 kg وهو مصمم للاستخدام الثابت في المختبرات وورش المعايرة. ---
التعريف
| الطراز | CPC8000 |
| السلسلة | CPC |
| النوع الفرعي | Pressure controller |
نطاق القياس
| نطاق الضغط | -1…400 bar · 0…400 bar · 0…0.35 bar · 0…0.5 bar · 0…401 bar · 0…100 bar · -1…1 bar |
| نطاق درجة الحرارة | +15…+45 °C · +0…+70 °C |
دقة القياس
| عدم اليقين | 0.008 % of reading (IS) |
ظروف العملية
| وسيط التشغيل | dry, clean air, nitrogen |
| نوع المعايرة | deadweight |
بيئة التشغيل
| حرارة المحيط | +15…+40 °C |
| الوزن | 22.2 kg |
الشهادات والموافقات
| الشهادات | RoHSCEUKCA |
| إمكانية التتبع | A2LA · DAkkS |
تفاصيل إضافية
| محمول | لا |
| لغات ورقة البيانات | EN, DE, IT, FR, NL, PL, PT, RO, ES, SV, RU, EL, JA, ZH |
جداول من ورقة البيانات
Reference pressure transducer model CPR8000
| Pressure range | |||
|---|---|---|---|
| Accuracy 1) | 0.008%FS 2) | 0.008 %IS-50 3) | 0.008 %IS-33 4) |
| Gauge pressure 5) | 0 ... 0.35 up to 0 ... 400 bar [0 ... 5 up to 0 ... 6,000 psi] | 0 ... 1 up to 0 ... 400 bar [0 ... 15 up to 0 ... 6,000 psi] | 0 ... 1 up to 0 ... 100 bar [0 ... 15 up to 0 ... 1,500 psi] |
| Bidirectional | -1 ...+1 up to -1 ... 400 bar [-15 ...+15 up to -15 ... 6,000 psi] | -1 ... 10 up to -1 ... 400 bar [-15 ... 145 up to -15 ... 6,000 psi] | -1 ... 10 up to -1 ... 100 bar [-15 ... 145 up to -15 ... 1,500 psi] |
| Absolute pressure 6) | 0 ... 0.5 up to 0 ... 401 bar abs. [0 ... 7.5 up to 0 ... 6,015 psi abs.] | 0 ... 1 up to 0 ... 401 bar abs. [0 ... 15 up to 0 ... 6,015 psi abs.] | 0 ... 1 up to 0 ... 101 bar abs. [0 ... 15 up to 0 ... 1,515 psi abs.] |
| Precision 7) | 0.004%FS | ||
| Calibration interval | 365 days 8) | 365 days | 365 days |
Barometric reference
| Measuring range | ■ 552 ... 1.172 mbar abs. ■ 8 ... 17 psi abs. ■ 552 ... 1.172 hPa abs. |
|---|---|
| Accuracy 2) | 0.01 %of reading |
| Function | The barometric reference can be used to switch pressure types 2) , absolute <=> gauge. With gauge pressure transducers, the measuring range of the transducers must begin with -1 bar [-15 psi] in order to carry out an absolute pressure emulation. |
| Communication | |
|---|---|
| Interface | ■ Ethernet ■ IEEE-488 ■ USB ■ RS-232 |
| Baud rate | ■ 9600 ■ 19200 ■ 38400 ■ 57600 ■ 115200 |
| Command sets | ■ Mensor ■ WIKA SCPI ■ Others on request |
| Response time | < 100 ms |
| Digital I/O Digital input | DC 3.3V or DC 5 V; current limited by 330 Ωresistor |
| Digital output | 0.5 A at AC 125V |
Voltage supply
| Operating voltage | ■ AC 100 ... 120 V, 50/60 Hz ■ AC 220 ... 240 V, 50/60 Hz |
|---|---|
| Power consumption | Max.130VA |
| Supply voltage fluctuation | ±10% |
| Fuse | 1.6 A, 250V;SLO-BLO5x20mm |
عرض الكل (12)
Operating conditions
| Place of use | Indoor Not for wet locations |
|---|---|
| Altitude | Up to 3,048 m[10,000 ft] above sea level |
| Operating temperature | 15 ... 40 °C [59 ... 104 °F] |
| Compensated temperature range | 15 ... 45 °C [59 ... 113 °F] |
| Storage temperature | 0 ... 70 °C [32 ... 158 °F] |
| Relative humidity, condensation | 0 ... 95 %r.h. (non-condensing) |
| Mounting position of transducers | Horizontal or slightly tilted |
| Permissible pollution degree | Degree 2 |
| EMC (HF field) | EN 61326-1 emission (group 1, class A) and immunity (industrial application) |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective 1) EN 61326 emission (group 1, class A) and immunity (industrial application) | ||
| LowVoltage Directive | ||
| RoHS directive | ||
| UKCA | United Kingdom | |
| Electromagnetic compatibility regulations | ||
| Electrical equipment designed for use within certain voltage limits in support of the electrical equipment (safety) regulations | ||
| Restriction of hazardous substances (RoHS) regulations |
| Logo | Description | Region |
|---|---|---|
| - | MChS Permission for commissioning | Kazakhstan |
| - | PAC China Metrology, measurement technology | China |
| Logo | Description |
|---|---|
| - | China RoHS directive |
Certificates
| Calibration 1) | |
|---|---|
| Barometric reference | ■ Without ■ A2LA calibration certificate (traceable and accredited in accordance with ISO/IEC 17025) ■ DAkkS calibration certificate for barometric reference (traceable and accredited in accordance with ISO/IEC 17025) |
| Reference pressure transducer model CPR8000 | ■ A2LA calibration certificate (traceable and accredited in accordance with ISO/IEC 17025) ■ DAkkS calibration certificate - gauge pressure (traceable and accredited in accordance with ISO/IEC 17025) ■ DAkkS calibration certificate - absolute pressure (traceable and accredited in accordance with ISO/IEC 17025) |
| Recommended calibration interval | 1 year (dependent on conditions of use) |
| Cal-Template (demo version) | Cal-Template (light version) | Cal-Template (full version) | Log-Template (full version) |
|---|---|---|---|
| Fully automatic calibration | Semi-automatic calibration | Fully automatic calibration | ■ Live measured value recording for a certain period of time with selectable interval, duration and start time ■ Creation of logger protocols with graphic and/or tabular representation of the measuring results in PDF format ■ Possibility of exporting measuring results as CSV file |
| Limitation to two measuring points | No limitation of the measuring points approached | ||
| ■ Creation of 3.1 inspection certificates per DIN EN 10204 ■ Calibration data can be exported to Excel ® template or XML file ■ Calibration of pressure measuring instruments | |||
| Ordering information for a single licence | |||
| Is available for a cost-free download | WIKA-CAL-LZ-Z-Z | WIKA-CAL-CZ-Z-Z | WIKA-CAL-ZZ-L-Z |
| Ordering information for a pair licence | |||
| Cal-Template (light version) together with Log-Template (full version) | WIKA-CAL-LZ-L-Z | ||
| Cal-Template (full version) together with Log-Template (full version) | WIKA-CAL-CZ-L-Z |
| Description 1) | Order code | |
|---|---|---|
| CPX-A-C8 | ||
| - | Desktop case | -D- |
| - | 19" rack mount case With side pieces, EU With side pieces,NAM | -R- -U- |
| Barometric reference Measuring range: 8 ... 17 psi abs. Accuracy to 0.01 %of reading | -3- | |
| Measuring range: 552 ... 1,172 mbar abs. Accuracy to 0.01 %of reading | -K- | |
| Measuring range: 552 ... 1,172 hPa abs. Accuracy to 0.01 %of reading | -L- | |
| Calibration adapter For reference pressure transducers, voltage supply and software | -4- | |
| Calibration adapter For barometric reference, voltage supply and software | -5- | |
| Transport case | -6- | |
| Silencer | -7- | |
| RS-232 interface cable | -9- | |
| - | Vacuum pump | -2- |
| Adapter set 6 mmSwagelok ® male thread (4 adapters) Max. 137 bar [2,000 psi] Material: brass | -M- | |
| Adapter set 6 mmSwagelok ® male thread (4 adapters) Max. 400 bar [6,000 psi] Material: stainless steel | -C- | |
| Adapter set ¼" tube fitting (4 adapters) Max. 137 bar [2,000 psi] Material: brass | -I- | |
| Adapter set ¼" tube fitting (4 adapters) Max. 400 bar [6,000 psi] Material: stainless steel | -E- |
| Description 1) | Order code | |
|---|---|---|
| CPX-A-C8 | ||
| Adapter set ⅛BSPG, female thread (4 adapters) Max. 137 bar [2,000 psi] Material: brass | -B- | |
| Adapter set ¼NPT, female thread (4 adapters) Max. 137 bar [2,000 psi] Material: brass | -N- | |
| Adapter set ¼NPT, female thread (4 adapters) Max. 400 bar [6,000 psi] Material: stainless steel | -A- | |
| Adapter set ⅛NPT, female thread (4 adapters) Max. 137 bar [2,000 psi] Material: brass | -S- | |
| Adapter set ⅛NPT, female thread (4 adapters) Max. 400 bar [6,000 psi] Material: stainless steel | -F- | |
| Ordering information for your enquiry: | ||
| 1. Order code: CPX-A-C8 2. Option: | ⇓ [ ] |
