منظّم فرق الضغط وتدفق الهواء
الوصف
يُستخدم الطراز A2G-540 للتحكم في الضغط التفاضلي ومعدل تدفق حجم الهواء، وكذلك في الغازات غير المُسبِّبة للتآكل وغير القابلة للاشتعال في تقنيات التهوية وتكييف الهواء. ويمكن استخدام A2G-540 كمنظّم P و PI و PD و PID.
عند اختيار الشركة المصنّعة للمكوّن المعني من القائمة، يتم أخذ معادلة حساب تدفق الهواء الصحيحة في الاعتبار تلقائياً. ولتحسين قياس تدفق الهواء أكثر في الظروف البيئية القصوى مثل الارتفاع ودرجة حرارة الوسط المرتفعة، يمكن دمج حساسات مناسبة مباشرةً.
عنصر القياس المُقاوم للضغط (القياس بالانحراف/التأثير الكهروضغطي) مُعوَّض عن تأثير درجة الحرارة وهو ثابت بشكل خاص على المدى الطويل. فهو يسجل حتى أصغر فروق في الضغط وبالتالي يضمن موثوقية عالية ودقة قياس قصوى. وتتوفر القيم المقاسة كإشارات

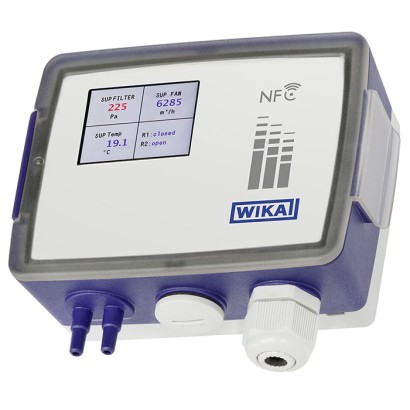

منظّم الضغط التفاضلي وتدفق الهواء، الطراز A2G-540
تماثلية (تناظرية) كإشارات جهد وتيار، رقمياً عبر واجهة RS-485 باستخدام Modbus ® RTU أو عبر LoRaWAN ® (LPWAN). وبالتالي يمكن إجراء التكامل في أي نظام تحكم أو مباشرةً في حلول السحابة بسهولة.
يحتوي A2G-540 على مجالات قياس قابلة للضبط بحرية. ويمكن ضبط الجهاز باستخدام تطبيق WIKA وNFC، ووفقاً للإصدار، باستخدام الأزرار وشاشة العرض. كما يمكن إجراء توثيق مشاريع فعّال باستخدام قراءة ملف معلمات الجهاز عبر NFC والهاتف الذكي. ويمكن قراءة عرض ما يصل إلى أربع قيم مقاسة وحالتين للريليه من جميع زوايا الرؤية بفضل شاشة ألوان TFT مقاس 2" مع وظيفة إشارة المرور وحروف ترميز معلمات القياس المخصصة.
إن تصميم A2G-540 متين ومقاوم للعوامل الجوية (IP65). ويمكن فتح الهيكل دون استخدام أدوات بفضل الغطاء المفصلي (snap-on).
المزايا
- متحكم PID لامركزي – حتى أربع إشارات دخل – يقلل جهد التوصيل وتكاليف التركيب
- حساب تدفق الهواء المدمج استنادًا إلى جميع الصيغ الشائعة
- تحسين قياس تدفق الهواء من خلال تعويض إضافي للضغط و/أو درجة الحرارة
- جاهز لـ IIoT ومستقبلي بفضل إرسال الإشارات التناظرية والرقمية (Modbus®) وكذلك اللاسلكي (LoRaWAN®)
- تهيئة موفرة للوقت للأداة وعرض قيم القياس الحالية على الهاتف الذكي عبر NFC أو تطبيق WIKA
الأسئلة والأجوبة
ما هو مدى قياس الضغط التفاضلي للطراز A2G-540؟
مدى القياس من ±250 إلى ±12,000 Pa، مع مجالات قياس قابلة للضبط بحرية.
ما الوسائط التي يقيسها هذا الجهاز؟
يقيس الضغط التفاضلي ومعدل تدفق حجم الهواء، وكذلك الغازات غير المُسبِّبة للتآكل وغير القابلة للاشتعال.
ما هي خيارات الاتصال والإرسال المتاحة؟
إشارات تناظرية (جهد وتيار)، وإرسال رقمي عبر RS-485 باستخدام Modbus® RTU، ولاسلكياً عبر LoRaWAN® (LPWAN)، بالإضافة إلى التهيئة والقراءة عبر NFC.
ما هو مصدر تغذية الجهاز؟
AC 24 V ±10 % / 50 Hz / 60 Hz أو DC 24 V ±10 %، وفئة حماية III (SELV).
هل يمكن تركيب الجهاز في بيئات قاسية؟
نعم؛ التصميم متين ومقاوم للعوامل الجوية بدرجة حماية IP65، ومدى درجة حرارة البيئة المحيطة من -40 إلى +60 °C.
كيف تتم تهيئة الجهاز وقراءة القيم المقاسة؟
عبر تطبيق WIKA وNFC على الهاتف الذكي، ووفقاً للإصدار أيضاً باستخدام الأزرار وشاشة العرض. وتتيح شاشة ألوان TFT مقاس 2" عرض ما يصل إلى أربع قيم مقاسة وحالتين للريليه من جميع زوايا الرؤية.
ما الذي يميّز A2G-540 عن غيره في عائلة A2G؟
يجمع بين منظّم PID لامركزي بأربعة مداخل وحساب مدمج لتدفق الهواء وفق جميع المعادلات الشائعة، مع تعويض اختياري بالضغط و/أو درجة الحرارة وخيارات اتصال IIoT تشمل Modbus® وLoRaWAN®.
هل يحمل الجهاز شهادات اعتماد؟
نعم: RoHS, WEEE, CE, EMC, RED، إضافة إلى شهادات فحص EN 10204 2.2 وEN 10204 3.1.
اجمع A2G-540 لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
- نوع القياسdp- and flow-controller
- وحدة—
- نطاق التشغيل—
- نطاق القياس—
- مخرج الإشارة0...10 V, 3-wire
- عرض رقميwithout
- ضبط نقطة الصفرwithout
- خرج تناظري 2without
- مرحلohne
- إشارة الدخلwithout
- وصلة كابل خاصةwithout
- الملحقاتwithout
- الشهاداتwithout
- الاعتماداتwithout
- معلومات إضافية للطلبWithout
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
| الطراز | A2G-540 |
| السلسلة | A2G |
| النوع الفرعي | Differential pressure and air flow controller |
| حرارة المحيط | −40…+60 °C |
| تصنيف IP | IP65 |
| الوزن | 0.32 kg |
| الشهادات | RoHSWEEECEEMCREDEN 10204 2.2EN 10204 3.1 |
| لغات ورقة البيانات | EN |
| Specifications | 1 x analogue output 3-wire (multi range) | Modbus ® RTU (multi range) |
|---|---|---|
| Display | O | O |
| Additional analogue output | O | O |
| Signal inputs | O | O |
| Relay | O | O |
| Modbus ® | O | O |
| Automatic zero point setting | O | O |
| Wireless signal (LoRaWAN ® ) | O | O |
| NFC | ||
| Configure | ü | ü |
| Read | ü | ü |
| Case dimensions | → See dimensions on page 6 |
|---|---|
| Process connection 1) | |
| 2 x connecting nozzle | Ø 5 mm[0.19 in] /Ø 7 mm[0.27 in] |
| For hoses | With inner diameter 4 ... 6 mm[0.15 ... 0.23 in] |
| Case 1) | PC GF20 |
| Cover with insert sheet 1) | PC, transparent; ABS, RAL 9010 |
| Mounting plate 1) | PC, RAL 7035 |
| Weight | 260 ... 320 g [0,57 ... 0,70 lb] (depending on version) |
| Operating range 2) | Operating range 2) | Operating range 2) | Operating range 2) 3) | ||||
|---|---|---|---|---|---|---|---|
| ±250 Pa | ±1 inWC | ±2,500 Pa | ±10 inWC | ±7,000 Pa | ±28 inWC | ±12.000 Pa | ±48 inWC |
| -25 …+25 | -0.1 ... +0.1 | -500 …+500 | -2 ...+2 | 0 …1,000 | 0 ... 4 | 0 …5.000 | 0 ... 20 |
| -50 …+50 | -0.2 ... +0.2 | -1,000 …+1,000 | -4 ...+4 | 0 …1,500 | 0 ... 6 | 0 …6.000 | 0 ... 24 |
| -100 …+100 | -0.4 ... +0.4 | 0 …250 | 0 ... 1 | 0 …2,000 | 0 ... 8 | 0 …7.000 | 0 ... 28 |
| -150 …+150 | -0.6 ... +0.6 | 0 …500 | 0 ... 2 | 0 …2,500 | 0 ... 10 | 0 …7.500 | 0 ... 30 |
| 0…25 | 0 ... 0.1 | 0 …1,000 | 0 ... 4 | 0 …3,000 | 0 ... 12 | 0 …8.000 | 0 ... 32 |
| 0…50 | 0 ... 0.2 | 0 …1,500 | 0 ... 6 | 0 …4,000 | 0 ... 16 | 0 …9.000 | 0 ... 36 |
| 0 …100 | 0 ... 0.4 | 0 …2,000 | 0 ... 8 | 0 …5,000 | 0 ... 20 | 0 …10.000 | 0 ... 40 |
| 0 …250 | 0 ... 1 | 0 …2,500 | 0 ... 10 | 0 …7,000 | 0 ... 28 | 0 …12.000 | 0 ... 48 |
| Pressure type | Differential pressure |
|---|---|
| Unit | |
| Differential pressure | ■ Pa ■ kPa ■ mbar ■ mmWC ■ inWC |
| Air flow | ■ l/s ■ m 3 /s ■ m 3 /h ■ cfm |
| Air velocity | ■ m/s ■ fpm |
| Air flow measuring range | 0 ...999,999m 3 /h |
| Operating pressure | ■ ±250 ... ±2.500 Pa [±1 ...±10 inWC]: 10 kPa [40 inWC] ■ ±7.000 ... ±12.000 Pa [±28 ...±48 inWC]: 100 kPa [400 inWC] |
| Measuring element | Piezo measuring cell |
| Digital display | |
| Display resolution | 240 x 320 dpi |
| Type of display | 2"TFT colour display |
| Dashboard function | Indication of up to four measured values and two relay states possible; automatic size scaling depending on the number of measured values displayed. Indicated values can be given any alphanumeric designation. |
| Colour configuration | Range of setting possibilities; colours definable via RGB code. |
| Alarm function | Definition of two limit values possible; on reaching these limit values, a colour change can be defined for each (e.g.'Warning' and 'Alarm') |
عرض الكل (8)
| Accuracy 1) | 0.50%FS 2) | |||
|---|---|---|---|---|
| Operating range | ±250 Pa [ ±1 inWC] | ± 2,500 Pa [ ± 10 inWC] | ± 7,000 Pa [ ± 28 inWC] | ± 12,000 Pa [ ± 48 inWC] |
| Temperature range | ||||
| Compensated 3) TC 4) offset (% FS/K) | 0.015% | 0.01% | 0.008% | 0.005% |
| Uncompensated 5) TC 4) offset (% FS/K) | 0.025% | 0.02% | 0.02% | 0.01% |
| Compensated 3) TC 4) span (% FS/K) | 0.02% | 0.02% | 0.01% | 0.01% |
| Uncompensated 5) TC 4) span (% FS/K) | 0.03% | 0.02% | 0.02% | 0.02% |
| Zero point setting | ■ Manually via push button on the PCB ■ 'myWIKA wireless device' app ■ Automatic 6) |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective | ||
| RED - Radio Equipment Directive | ||
| RoHS directive | ||
| WEEE directive |
| Certificates | ■ Without ■ Measurement report per EN 837 ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy, calibration certificate) |
|---|
| Model | Description | Order number |
|---|---|---|
| Measuring hoses | ||
| PVC hose, inner diameter 4 mm[0.16 in], roll at 25 m[82.02 ft] | 40217841 | |
| PVC hose, inner diameter 6 mm[0.24 in], roll at 25 m[82.02 ft] | 40217850 | |
| Silicone hose, inner diameter 4 mm[0.16 in], roll at 25 m[82.02 ft] | 40217906 | |
| Silicone hose, inner diameter 6 mm[0.24 in], roll at 25 m[82.02 ft] | 40217914 | |
| Duct connector for measuring hoses Ø4…6mm[0.16 …0.24 in] | 40217507 | |
| Multiple sealing inserts (for M20 cable gland) | ||
| Sealing insert with 2 bores at Ø4mm[0.16 in];PU 10 x | 40444284 | |
| Sealing insert with 2 bores at Ø6mm[0.24 in];PU 10 x | 40444285 | |
| Sealing insert with 4 bores at Ø5mm[0.20 in];PU 10 x | 40444286 | |
| Sealing plug for sealing insert with 4 bores, each with Ø5mm[0.20 in]; PU 50 x | 40454873 | |
| - | LoRaWAN ® gateway, preconfigured for WIKA network server Gateway for indoor use Gateway for outdoor use | On request |
