مقياس تدفق الهواء
الوصف
يُستخدم مقياس تدفق الهواء طراز A2G-25 لقياس تدفقات الهواء للوسائط الغازية في تطبيقات التهوية وتكييف الهواء.
يتم قياس تدفق الهواء من خلال تحديد الضغط التفاضلي وضربه في عامل K. يعتمد عامل K على المروحة المستخدمة أو، عند استخدام مجسات القياس للأنابيب/القنوات، على حجم وعدد المجسات، كما أنه سهل وسريع للإدخال في القائمة. تمّت برمجة صيغ الحساب المختلفة لتدفق الهواء مسبقًا في قائمة مقياس A2G-25. ومن خلال اختيار الشركة المصنّعة للمروحة الشعاعية المعنية، يتم أخذ الصيغة الصحيحة تلقائيًا في الاعتبار أثناء الحساب.
للموافقات الإضافية، راجع الصفحة 4
w
F
l
o

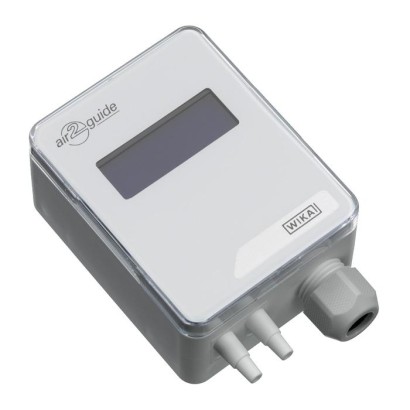

مقياس تدفق الهواء، طراز A2G-25
تتيح إشارات الخرج التناظرية الكهربائية لكل من متغيري القياس (DC 0 … 10 V أو 4 … 20 mA) أو إصدارات Modbus ® الرقمية إمكانية التوصيل المباشر بأنظمة التحكم أو نظام أتمتة المباني.
كما يتم عرض الضغط التفاضلي المقاس على شاشة LC وإرساله عبر إشارات الخرج التناظرية أو الرقمية. وبذلك يجمع A2G-25 بين عمليتي قياس في جهاز واحد. تُمكّن شاشة LC والتنقل الواضح عبر القائمة من إجراء تشغيل/تهيئة سريع وبسيط.
باستخدام A2G-25 يمكن قياس تدفقات هواء حتى 200,000 m 3 /h وضغوط تفاضلية حتى 7,000 Pa.
المزايا
- مع إشارة خرج تناظرية (0 … 10 V أو 4 … 20 mA) أو بروتوكول Modbus ®
- إشارة خرج لتدفق الهواء وضغط الفرق في جهاز واحد
- تركيب وتشغيل بسيطان وسريعان
- خالٍ من الصيانة
- أقصى ضغط تشغيل 20 kPa
الأسئلة والأجوبة
ما هو نطاق قياس تدفق الهواء في هذا الجهاز؟
يمكن قياس تدفقات هواء حتى 200,000 m³/h، عبر نطاقات ضغط تفاضلي من 0 … 1,000 Pa وحتى 0 … 7,000 Pa حسب النسخة المختارة.
ما هي الدقة المتوقعة للقياس؟
تبلغ الدقة 1.0 %.
ما هي إشارات الخرج المتاحة؟
الطراز متاح بإشارة خرج تناظرية (DC 0 … 10 V أو 4 … 20 mA) أو بإصدار رقمي ببروتوكول Modbus RTU، مما يتيح التوصيل المباشر بأنظمة التحكم أو نظام أتمتة المباني.
ما نوع وسط القياس المناسب؟
الجهاز مخصص لقياس تدفق الهواء والوسائط الغازية في تطبيقات التهوية وتكييف الهواء.
ما هي حدود درجات الحرارة المسموح بها؟
درجة حرارة الوسط: -20 … +50 °C، ودرجة حرارة البيئة المحيطة: -40 … +70 °C.
ما هو مستوى الحماية من الغبار والماء؟
حماية بمستوى IP54.
ما هي وصلة العملية ومواد الأجزاء الملامسة للوسط؟
فوهة توصيل من ABS بتركيب سفلي للخراطيم بقطر داخلي 4 … 6 mm، والأجزاء الملامسة للوسط مصنوعة من ABS وPC.
ما الذي يميز الطراز A2G-25 عن غيره؟
يجمع بين قياسي تدفق الهواء والضغط التفاضلي في جهاز واحد، مع شاشة LC وقائمة تنقّل واضحة تتيح تشغيلًا وتهيئة سريعين، وهو خالٍ من الصيانة.
| الطراز | A2G-25 |
| السلسلة | A2G |
| النوع الفرعي | differential pressure-based air flow meter |
| نطاق التدفق | 0…1000 Pa · 0…2000 Pa · 0…5000 Pa · 0…7000 Pa · 0…2500 Pa |
| الدقة | 1 % |
| وصلة العملية | Connecting nozzle (ABS), lower mount, for hoses with inner diameter 4 … 6 mmConnecting nozzle (ABS), lower mount, for hoses 4…6mm with inner diameter |
| درجة حرارة العملية | −20…+50 °C |
| أقصى ضغط للعملية | 0.2 bar |
| تقنية القياس | variable_area |
| إشارة الخرج | Modbus RTU · DC 0 … 10 V · 4 … 20 mA · Modbus® |
| التغذية | AC 24 V or DC 24 V ±10 % |
| مادة الأجزاء الملامسة | ABS, PC |
| حرارة المحيط | −40…+70 °C |
| تصنيف IP | IP54 |
| الوزن | 0.15 kg |
| الشهادات | RoHSWEEECEEACGOSTKazInMetrMTSCHS |
| لغات ورقة البيانات | EN, DE |
| Air flow meter, model A2G-25 | ||
|---|---|---|
| Measuring element | Piezo measuring cell | |
| Measuring range | ||
| Analogue output signal (DC 0 …10V/4 …20mA) | ■ 0 ... 1,000 Pa 1) ■ 0 ... 2,000 Pa ■ 0 ... 5,000 Pa ■ 0 ... 7,000 Pa | |
| Modbus ® version | ■ 0 ... 2,500 Pa ■ 0 ... 7,000 Pa | |
| Accuracy 2) | ||
| Measuring ranges 0 …1,000, 0 …2,000, 0 …2,500 Pa | Pressure < 125 Pa Pressure > 125 Pa | 1 %±2Pa 1 %±1Pa |
| Measuring ranges 0 …5,000, 0 …7,000 Pa | Pressure < 125 Pa | 1.5 %±2Pa |
| Units (adjustable in the menu) | ||
| Air flow | ■ m 3 /h ■ m 3 /s ■ l/s ■ cfm | |
| Differential pressure | ■ Pa ■ kPa ■ mbar ■ inWC ■ mmWC | |
| Process connection | Connecting nozzle (ABS), lower mount, for hoses 4…6mm | with inner diameter |
| Supply voltage U B | AC 24V or DC 24V | ±10% |
| Electrical connection | Cable gland M16 Cover:PG Screw terminals | max.1.5mm 2 |
| Output signal | ||
| Voltage | V OUT P OUT Minimum load | DC0…10V DC0…10V 1 kΩ |
| Current | V OUT P OUT Minimum load | 4…20mA 4…20mA 500Ω |
| Modbus® | See page 3 | |
| Current consumption | ||
| DC0…10V | < 1.0W | |
| 4…20mA | < 1.2W | |
| Modbus ® | < 1.3W | |
| Case | Plastic (ABS) Cover: Polycarbonate | (PC) |
| Mounting | Wall mounting | |
| Zero point setting | ■ Automatic 3) | button on the printed circuit board |
| Permissible temperatures | ||
| Medium | ■ -20 …+50 °C [-4 …+122 °F] ■ -5 …+50 °C [23 …122 °F], with automatic zero point setting | |
| Ambient | -40 …+70 °C [-40 …+158 °F] | |
| Ingress protection per IEC/EN 60529 | IP54 | |
| Weight | 150 g |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective ■ RoHS directive ■ WEEE directive | European Union | |
| EAC (option) ■ Import certificate ■ EMCdirective | Eurasian Economic Community | |
| GOST (option) Metrology, measurement technology | Russia | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| Description | Order number |
|---|---|
| Measuring hoses | |
| PVC hose, inner diameter 4 mm, roll at 25m | 40217841 |
| PVC hose, inner diameter 6 mm, roll at 25m | 40217850 |
| Silicone hose, inner diameter 4 mm, roll at 25m | 40208940 |
| Silicone hose, inner diameter 6 mm, roll at 25m | 40208958 |
| Duct connectors for measuringhosesØ4…6mm | 40217507 |
| Measuring probe for air flow measurement with pitot tube Model A2G-FM, see data sheet SP 69.10 | - |
