لوحة تحكم مع مستشعر غرفة مدمج
الوصف
تم تطوير لوحة التحكم طراز A2G-200 مع مستشعر داخلي مدمج خصيصًا لتلبية المتطلبات في صناعة التهوية وتكييف الهواء. وتقوم الإصدارات المختلفة بقياس المعلمات الرئيسية للرطوبة النسبية ودرجة حرارة هواء الغرفة وثاني أكسيد الكربون (CO 2 ).
تجعل شاشة LC اللمسية الكبيرة التشغيل والقراءة سهلة وواضحة. يتيح خرج التبديل المدمج أمر تحكم مباشر إلى الأنظمة ذات المستوى الأعلى أو يمكن استخدامه للتشغيل المباشر لوحدة تهوية/تكييف الهواء أو المروحة. ولهذا الغرض، يمكن تهيئة مرحل التبديل بحيث يدعم جميع المعلمات الثلاثة (الرطوبة النسبية ودرجة حرارة الهواء المحيط وCO 2 ).

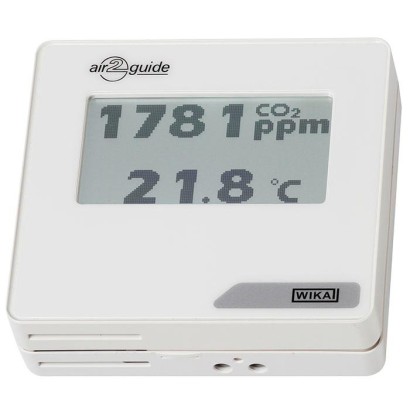

الشكل أعلى: مع شاشة الشكل أسفل: بدون شاشة
يتم نقل نتائج القياس بإشارة خرج تماثلي (0 ... 10 V أو 4 ... 20 mA) أو رقميًا عبر خرج Modbus .
ولمنع التشغيل غير الصحيح أو العبث، يمكن قفل شاشة LC عبر ضبط وصلة (jumper) على لوحة الدارة المطبوعة (PCB)، وعندها لا تكون لها سوى وظيفة العرض وجهاز القياس.
المزايا
- إشارة خرج كهربائية، DC 0 … 10 V أو 4 … 20 mA أو Modbus ®
- شاشة لمس
- خرج تبديل مدمج
الأسئلة والأجوبة
ما هي المعلمات التي يقيسها الجهاز A2G-200؟
يقيس درجة حرارة هواء الغرفة وثاني أكسيد الكربون (CO₂) والرطوبة النسبية في هواء الغرف وأنظمة التهوية.
ما هي إشارات الخرج المتاحة؟
الإشارات المتاحة هي DC 0 … 10 V و4 … 20 mA، بالإضافة إلى الخرج الرقمي عبر Modbus®.
ما هو نطاق القياس ودقة الجهاز؟
نطاق القياس من 0 … 50 °C بدقة < 0.5 °C، باستخدام عنصر استشعار Pt1000.
ما هي متطلبات التغذية الكهربائية؟
يعمل الجهاز بتغذية AC/DC 24 V ±10 %، مع توصيل عبر 5 أطراف براغٍ ومدخل كابل M20 بمقطع سلك بحد أقصى 1.5 mm².
هل يمكن استخدام الجهاز للتحكم المباشر؟
نعم، يتيح خرج التبديل المدمج أمر تحكم مباشر إلى الأنظمة ذات المستوى الأعلى أو تشغيل مباشر لوحدة تهوية/تكييف هواء أو مروحة، ويمكن تهيئة مرحل التبديل لدعم جميع المعلمات الثلاثة.
كيف تتم قراءة القيم؟
عبر شاشة LC لمسية كبيرة تسهّل التشغيل والقراءة، ويمكن قفل الشاشة عبر وصلة (jumper) على لوحة الدارة المطبوعة (PCB) لمنع العبث، فتبقى وظيفتها العرض فقط.
ما هي شهادات المطابقة الخاصة بالجهاز؟
حاصل على شهادات CE وRoHS وWEEE، ولا يحمل أي اعتماد للمناطق الخطرة (Ex).
ما هي درجة الحماية من الأتربة والماء؟
درجة الحماية IP20، وهو مناسب للتركيب في بيئات داخلية جافة مثل غرف التقنية ولوحات التهوية.
| الطراز | A2G-200 |
| السلسلة | A2G |
| النوع الفرعي | Room sensor with display and switching output |
| نطاق درجة الحرارة | +0…+50 °C |
| فئة الدقة | < 0.5 °C |
| إشارة الخرج | 0/2...10 V · 4...20 mA · Modbus · Modbus® |
| التغذية | AC/DC 24 V ±10 % |
| وصلة كهربائية | 5 screw terminals (24 V, GND, CO2, rH, T), cable gland M20, max. 1.5 mm² |
| حرارة المحيط | −20…+70 °C |
| تصنيف IP | IP20 |
| الوزن | 0.15 kg |
| الشهادات | CERoHSWEEE |
| نوع المستشعر | Pt1000 |
| جراب الحرارة | لا |
| لغات ورقة البيانات | EN |
| Parameter | |||
|---|---|---|---|
| CO 2 | Temperature | Relative humidity | |
| Version | ■ With LC display ■ Without LC display ■ With LC display and switching output | ||
| Measuring element | Non-dispersive infrared (NDIR) | Pt1000 | Capacitive thermosetting polymer sensor element |
| Measuring range | 400 …2,000 ppm | 0 …50°C[32 …122 °F] | 0 ...90% |
| Accuracy | ±40 ppm + 2 %of reading value | < 0.5 °C [0.9 °F] | max.±4% |
| Units | ppm | 5 °C | ±4 %r.h. |
| Output signal | ■ 0/2 ... 10 V, R >1 kΩ ■ 4 ... 20 mA, R <500Ω ■ Modbus ® | ||
| Electrical connection | 5 screw terminals (24 V, GND,CO 2 , rH, T) Cable gland M20 Max.1.5mm 2 | ||
| Supply voltage U B / Current consumption | AC/DC 24 V, ±10% 90 mA, +10 mAfor each voltage output / +20 mAfor each current output | ||
| LC display | 77.4 x 52.4 mm[3.0 x 2.1 in] | ||
| Case | Plastic (ABS) | ||
| Permissible temperatures | |||
| Ambient | -20 …+70 °C [-4 …158 °F] | ||
| Operating | 0 …50°C[32 …122 °F] | ||
| Relative humidity | 0 …95%,non-condensing | ||
| Ingress protection per IEC/EN 60529 | IP20 | ||
| Mounting | Via three screw holes (slotted screws) with Ø3.8 mm[0.2 in] | ||
| Weight | 150 g |
| Protocol | RTU mode, RS 485 An additional analogue output for a selected measured value 0 ... 10 V, 2 …10V, R > 1 kΩ 4 …20mA, R < 500Ω |
|---|---|
| Transmission mode | RTU |
| Interface | RS-485 |
| Switching output | SPDT relay, 250 …30V, 6 A 3 screw terminals (NC, COM, NO) |
| Power supply U B | AC 24V or DC 24V ±10% |
| Modbus ® addresses | 1 …247 addresses selectable in the configuration menu |
| Description | Country |
|---|---|
| EC declaration of conformity | European Union |
| EMCdirective | |
| Low voltage directive | |
| RoHS conformity | |
| WEEE directive |
