وصلة معقمة، أختام غشائية
الوصف
تُستخدم أختام الغشاء (Diaphragm seals) لحماية جهاز قياس الضغط من الوسائط العدوانية واللاصقة والمتبلورة والمسببة للتآكل، وكذلك من الوسائط شديدة اللزوجة أو الخطرة بيئيًا أو السامة. يوفّر غشاء مصنوع من المادة المناسبة الفصل عن الوسط المراد قياسه. وبذلك يمكن تلبية حتى أكثر متطلبات القياس صعوبة من خلال الجمع بين أجهزة القياس وأختام الغشاء.
ينقل سائل داخل النظام، يمكن اختياره بما يناسب التطبيق المعني، الضغط بشكل هيدروليكي إلى جهاز القياس.
توجد إمكانيات تطبيق شبه غير محدودة بسبب العدد الكبير من النماذج المتاحة، مثل تصاميم أختام الغشاء أو المواد. تُعدّ طريقة نوع وصلة العملية (وصلة شفة، ووصلات ملولبة ووصلات معقمة) وطريقة التصنيع الأساسية معايير تمييز تصميمية مهمة.
للحصول على معلومات تقنية إضافية حول أختام الغشاء وأنظمة أختام الغشاء، يُرجى الرجوع إلى IN 00.06 "Application, operating principle, designs".
للموافقات الإضافية، راجع الصفحة 3

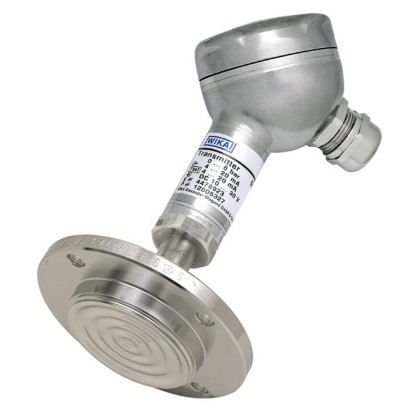

ختم غشاء مع وصلة معقمة، الطراز 990.60
يُعدّ ختم الغشاء طراز 990.60 مع وصلة NEUMO BioControl ® مناسبًا بشكل خاص للاستخدام في العمليات المعقمة، وهو مُكيّف مع العملية عبر هيكل NEUMO BioControl ®. يتيح ذلك دمجًا صحيًا لأجهزة القياس في خطوط الأنابيب أو، باستخدام شِفّات الحجب (block flanges)، في الخزانات أو أجهزة التخمير.
يمكن لأنظمة أختام الغشاء تحمل درجات حرارة بخار التنظيف التي تحدث في عمليات SIP، وبالتالي تضمن وصلة معقمة بين الوسط المراد قياسه وختم الغشاء.
يتم تجميع ختم الغشاء وجهاز القياس عبر تجميع مباشر كخيار قياسي أو، بشكل اختياري، عبر عنصر تبريد أو شعيرة مرنة (flexible capillary).
المزايا
- خالٍ من الفراغات الميتة
- تصميم صحي
- خامات وجودة التشطيب السطحي وفقًا لتوجيهات ومعايير صناعة الأدوية ومتوافقة مع 3-A
الأسئلة والأجوبة
ما هو مدى ضغط التشغيل لختم الغشاء طراز 990.60؟
يتوفر الطراز بمدى ضغط 0 … 0.25 bar و0 … 16 bar و0 … 25 bar حسب الإصدار.
ما هي وصلة العملية المستخدمة؟
يستخدم الطراز وصلة NEUMO BioControl® المعقمة، وهي مصممة للتطبيقات الصحية.
ما هي المواد المتاحة للأجزاء المبللة بالوسط؟
تشمل الخيارات Stainless steel 1.4435 (316L) وStainless steel 1.4539 (904L) وHastelloy C276 (2.4819)، وكذلك Stainless steel 1.4435 (316L) بتشطيب تلميع إلكتروليتي.
ما هي مواد مانع التسرب المتوفرة؟
EPDM أو FEP بقلب FPM.
هل يناسب هذا الطراز عمليات التعقيم في المكان (SIP)؟
نعم، يمكن لأنظمة أختام الغشاء تحمل درجات حرارة بخار التنظيف التي تحدث في عمليات SIP، مما يضمن وصلة معقمة بين الوسط وختم الغشاء.
ما هي الموافقات والشهادات المتاحة؟
الطراز متوافق مع 3-A، ولديه موافقات EAC وCRN.
كيف يتم تجميع ختم الغشاء مع جهاز القياس؟
يتم التجميع مباشرة كخيار قياسي، أو اختياريًا عبر عنصر تبريد أو شعيرة مرنة (flexible capillary).
ما الذي يميز طراز 990.60؟
هو حاجز غشائي بوصلات معقمة مخصص للصناعات الصحية، ويتميز بتصميم خالٍ من الفراغات الميتة وتوافق مع معايير 3-A، ما يجعله مناسبًا بشكل خاص للعمليات المعقمة في صناعات الأدوية والتكنولوجيا الحيوية.
| الطراز | 990.60 |
| السلسلة | 990 |
| النوع الفرعي | Diaphragm seal |
| نطاق الضغط | 0…16 bar · 0…25 bar · 0…0.25 bar |
| وصلة العملية | NEUMO BioControl® connectionNEUMO BioControl® |
| مادة العلبة | Stainless steel 1.4435 (316L), Stainless steel 1.4539 (904L), Hastelloy C276 (2.4819), Stainless steel 1.4435 (316L), electropolished |
| مادة الأجزاء الملامسة | Stainless steel 1.4435 (316L), Stainless steel 1.4539 (904L), Hastelloy C276 (2.4819), Stainless steel 1.4435 (316L), electropolished |
| مادة الإحكام | EPDM, FEP with FPM core |
| الوزن | 0.27 kg |
| الشهادات | EACCRN3-A |
| لغات ورقة البيانات | EN, DE |
| Upper body | Wetted part Diaphragm |
|---|---|
| Standard | |
| Stainless steel 1.4435 (316L) | Stainless steel 1.4435 (316L) |
| Option | |
| Stainless steel 1.4435 (316L), electropolished | Stainless steel 1.4435 (316L), electropolished 1) |
| Stainless steel 1.4539 (904L) | Stainless steel 1.4539 (904L) |
| Hastelloy C276 (2.4819) | Hastelloy C276 (2.4819) |
| BioControl ® | Dimensions inmm | Weight | ||||||
|---|---|---|---|---|---|---|---|---|
| connection | Mb | d 2 | d 4 | D | f | b | k | in kg |
| Size 25 | 22 | 4xØ7 | 30.5 | 64 | 11 | 20 | 50 | 0.27 |
| Size 50 | 40 | 4xØ9 | 50 | 90 | 17 | 27 | 70 | 0.65 |
| Size 65 | 59 | 4 x Ø11 | 68 | 120 | 17 | 27 | 95 | 1.30 |
| Size 80 | 72 | 4 x Ø11 | 87.5 | 140 | 25 | 37 | 115 | 2.65 |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
عرض الكل (5)
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
