حاجز غشائي مع وصلة معقمة
الوصف
تُستخدم أغطية/حواجز الغشاء (Diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أغطية الغشاء، يقوم غشاء غطاء الغشاء بفصل الجهاز عن الوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة الخاص بالنظام الموجود داخل نظام غطاء الغشاء.
لتنفيذ تطبيقات العملاء المتطلبة، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.
للحصول على معلومات تقنية إضافية حول أغطية الغشاء وأنظمة أغطية الغشاء، راجع IN 00.06 "Application, operating principle, designs".

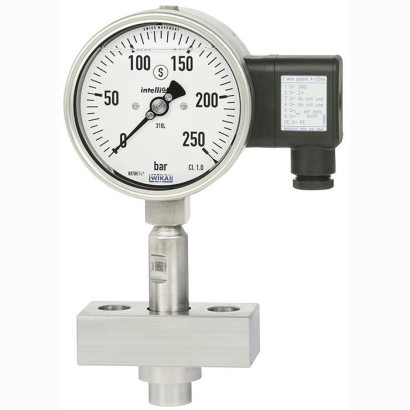

طراز غطاء الغشاء 990.30 مع مقياس ضغط أنبوب بورْدون (Bourdon tube) مركّب مباشرةً مع إشارة خرج كهربائية طراز PGT23.100
يُعد طراز غطاء الغشاء 990.30 تطويرًا خاصًا لآلات التجانس (homogeniser) في التطبيقات الصحية. يتوفر غطاء الغشاء هذا مع وصلات عملية (process connections) بتصاميم مختلفة، وبالتالي فهو مناسب لجميع نقاط القياس الشائعة. تضمن أنظمة غطاء الغشاء قياسات موثوقة، حتى مع الأحمال العالية الناتجة عن الاهتزازات وارتفاعات/نبضات الضغط.
يمكن تركيب غطاء الغشاء على جهاز القياس عبر توصيل مباشر أو عبر شعيرة/أنبوب شعري مرن (flexible capillary).
بالنسبة لاختيار المواد، تقدم WIKA مجموعة متنوعة من الحلول، حيث يمكن تصنيع الجزء العلوي من غطاء الغشاء والأجزاء الملامسة للوسط (wetted parts) من مواد متطابقة أو مختلفة.
المزايا
- وصلة عملية بغشاء مسطح ملحوم بالكامل، مع أو بدون حافة تثبيت
- لأعلى الضغوط الديناميكية ≤ 2,500 bar
- سوائل ملء النظام مطابقة لمعايير FDA وUSP
- تصميم متين ملحوم بالكامل
الأسئلة والأجوبة
ما هو أقصى ضغط يتحمله حاجز الغشاء 990.30؟
يتحمل الطراز 990.30 ضغوطًا ديناميكية عالية تصل إلى 2,500 بار (أو ما يعادلها بوحدة psi حسب المدى المختار).
هل هذا الحاجز الغشائي مناسب لتطبيقات صناعة الأغذية والأدوية؟
نعم، فهو مصمم للتطبيقات الصحية في صناعات الأغذية والمشروبات ومستحضرات التجميل والأدوية، وسوائل تعبئة النظام مطابقة لمعايير FDA وUSP.
ما الشهادات المتوفرة لهذا الطراز؟
الطراز 990.30 متوفر بشهادة 3-A Sanitary Standard وCRN، مع خيار شهادة MChS.
من أي مواد تُصنع الأجزاء الملامسة للوسط؟
يمكن تصنيع الأجزاء الملامسة للوسط من Stainless steel 1.4435 (316L) أو Stainless steel 1.4571 (316Ti)، وتقدم WIKA حلولًا متنوعة حيث يمكن أن تكون مادة الجزء العلوي ومادة الأجزاء الملامسة للوسط متطابقة أو مختلفة.
ما نطاق درجات حرارة الوسط والبيئة المحيطة؟
درجة حرارة الوسط من +10 إلى +100 °C، ودرجة الحرارة المحيطة من +10 إلى +40 °C.
كيف يتم تركيب حاجز الغشاء على جهاز القياس؟
يمكن التركيب عبر توصيل مباشر أو عبر شعيرة/أنبوب شعري مرن (flexible capillary). كما يمكن تركيب مقياس ضغط أنبوب بوردون مباشرةً مع إشارة خرج كهربائية طراز PGT23.100.
لماذا يُختار الطراز 990.30 تحديدًا لآلات التجنيس؟
إنه تطوير خاص لآلات التجنيس في التطبيقات الصحية، ويوفر وصلة عملية بغشاء مسطّح ملحوم بالكامل مع أو بدون حافة تثبيت، ويقاوم الأحمال العالية الناتجة عن الاهتزازات ونبضات الضغط.
ما هي الوثائق التقنية المتاحة لهذا المنتج؟
تتوفر ورقة البيانات DS 99.33 ودليل IN 00.06 "Application, operating principle, designs" الذي يشرح التطبيقات ومبدأ العمل والتصاميم.
| الطراز | 990.30 |
| السلسلة | 990 |
| النوع الفرعي | Diaphragm seal |
| نطاق الضغط | 0…160 bar · 0…1000 bar · 0…250 bar · 0…1600 bar · 0…400 bar · 0…2500 bar · 0…600 bar · 0…2000 psi · 0…10000 psi · 0…4000 psi · 0…15000 psi · 0…6000 psi · 0…20000 psi |
| درجة حرارة العملية | +10…+100 °C |
| مادة العلبة | Stainless steel 1.4435 (316L), Stainless steel 1.4542 (316L) |
| مادة الأجزاء الملامسة | Stainless steel 1.4435 (316L), Stainless steel 1.4571 (316Ti) |
| حرارة المحيط | +10…+40 °C |
| الشهادات | 3-A Sanitary StandardCRNMChS (option) |
| لغات ورقة البيانات | EN |
| Model 990.30 | Standard | Option | |
|---|---|---|---|
| Measuring ranges in bar (psi) | 0 ... 160 bar (2,320 psi) 0 ... 250 bar (3,626 psi) 0 ... 400 bar (5,800 psi) 0 ... 600 bar (8,700 psi) | 0 ... 1,000 bar (14,500 psi) 0 ... 1,600 bar (23,200 psi) 0 ... 2,500 bar (36,260 psi) | Other measuring ranges on request |
| Measuring ranges in psi | 0 ... 2,000 psi 0 ... 4,000 psi 0 ... 6,000 psi | 0 ... 10,000 psi 0 ... 15,000 psi 0 ... 20,000 psi | |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level F, WIKA standard (< 1,000 mg/m 2 ) | ■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m²) | |
| Origin of wetted parts | International | EU, CH, USA | |
| Type of mounting | Direct mounting | Capillary | |
| System fill fluid | KN 92 | KN 7 | |
| Surface roughness | Ra ≤ 0.76 µm | Ra ≤ 0.38 µm (only with 1.4435) | |
| Permissible temperature range Medium Ambient CIP , SIP Storage | 10 ... 100 °C (50 ... 212 °F) 10 ... 40 °C (50 ... 104 °F) ≤ 130 °C (≤ 266 °F) 10 ... 60 °C (50 ... 140 °F) | - |
| Model | Ex version | Data sheet | |
|---|---|---|---|
| 232.50.100 | Bourdon tube pressure gauge | Option: Ignition protection type 'c', constructive safety | PM02.02 |
| 232.30.100 | Bourdon tube pressure gauge, safety version | Option: Ignition protection type 'c', constructive safety | PM02.04 |
| PGT23.100 | Bourdon tube pressure gauge with electri- cal output signal | Option: Intrinsically safe Ex i | PV 12.04 |
| S-20 | Pressure sensor for superior industrial applications | - | PE 81.61 |
| IS-3 | Pressure transmitter intrinsically safe Ex i | Standard: Intrinsically safe Ex i | PE 81.58 |
| PSD-4 | Electronic pressure switch with display | - | PE 81.86 |
| UPT-20 | Process transmitter | Option: Intrinsically safe Ex i | PE 86.05 |
| CPG1500 | Precision digital pressure gauge | Standard: Intrinsically safe Ex i | CT 10.51 |
| Maximum permissible process pressure | Upper body of diaphragm seal | Wetted parts (diaphragm) | Maximum permissible pro- cess temperature ¹⁾ in °C (°F) |
|---|---|---|---|
| ≤ PN 600 | Stainless steel 1.4435 (316L) | Stainless steel 1.4435 (316L), standard version | 400 (752) |
| > PN 600 | Stainless steel 1.4542 (316L) | Stainless steel 1.4571 (316Ti) |
| Mb | d₁ | d₂ | d₃ | L₁ | L₂ | L₃ | L₄ | L |
|---|---|---|---|---|---|---|---|---|
| 22 | 24 / 31 | 23.8 / 26 | 34.9 / 37.5 | 30 (1.18) | 13.5 / 10 | 10 / 10 | 77 (3.031) | 150 (5.905) |
| (0.866) | (0.945 / 1.22) | (0.937 / 1.024) | (1.374 / 1.476) | 50 (1.968) | (0.531 / 0.394) | (0.394 / 0.394) | 97 (3.819) | 170 (6.693) |
| 80 (3.15) | 127 (5) | 200 (7.874) | ||||||
| 100 (3.937) | 147 (5.787) | 220 (8.661) |
عرض الكل (11)
| Mb | d₁ | d₂ | d₃ | L₁ | L₂ | L₃ | L₄ | L |
|---|---|---|---|---|---|---|---|---|
| 22 | 22 (0.866) | 23.8 (0.937) | 34.9 (1.374) | 30 (1.18) | 13.5 (0.531) | 10 (0.394) | 77 (3.031) | 150 (5.905) |
| (0.866) | 50 (1.968) | 97 (3.819) | 170 (6.693) | |||||
| 80 (3.15) | 127 (5) | 200 (7.874) | ||||||
| 100 (3.937) | 147 (5.787) | 220 (8.661) |
| Mb | d₁ | d₂ | d₃ | L₁ | L₂ | L₃ | L 4 | L |
|---|---|---|---|---|---|---|---|---|
| 22 | 24 / 31 | 23.8 / 26 | 34.9 / 37.5 | 30 (1.18) | 13.5 / 10 | 10 / 10 | 60.5 (2.382) | 150 (5.905) |
| (0.866) | (0.945 / 1.22) | (0.937 / 1.024) | (1.374 / 1.476) | 50 (1.968) | (0.531 / 0.394) | (0.394 / 0.394) | 80.5 (3.169) | 170 (6.693) |
| 80 (3.15) | 110.5 (4.35) | 200 (7.874) | ||||||
| 100 (3.937) | 130.5 (5.138) | 220 (8.661) |
| Mb | d₁ | d₂ | d₃ | L₁ | L₂ | L₃ | L 4 | L |
|---|---|---|---|---|---|---|---|---|
| 22 | 22 (0.866 | 23.5 (0.925) | 32 (1.26) | 30 (1.18) | 13 (0.512) | 1 (0.394) | 60.5 (2.382) | 150 (5.905) |
| (0.866) | 50 (1.968) | 80.5 (3.169) | 170 (6.693) | |||||
| 80 (3.15) | 110.5 (4.35) | 200 (7.874) | ||||||
| 100 (3.937) | 130.5 (5.138) | 220 (8.661) |
| Logo | Description | Country |
|---|---|---|
| ® | 3-A Sanitary Standard This instrument is 3-A marked, based on a third party verification for conformance to the 3-A standard. Only in combination with COP (cleaning out of place). | USA |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| - | MChS (option) Permission for commissioning | Kazakhstan |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
