WIKA · قياس الضغط · العائلة 990

حاجز غشائي مع وصلة توصيل بالفلنجة

Name: حاجز غشائي مع وصلة توصيل بالفلنجة
Brand: WIKA

نوع شفة مع غشاء ممتد

EACCRNMTSCHS

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

تُستخدم أغطية/حواجز الغشاء (Diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أغطية الغشاء، يقوم غشاء غطاء الغشاء بفصل الجهاز عن الوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة (system fill fluid) الموجود داخل نظام غطاء الغشاء.

لتنفيذ تطبيقات العملاء المتطلبة، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.

لمزيد من المعلومات التقنية حول أغطية الغشاء وأنظمة أغطية الغشاء، راجع IN 00.06 "Application, operating principle, designs".

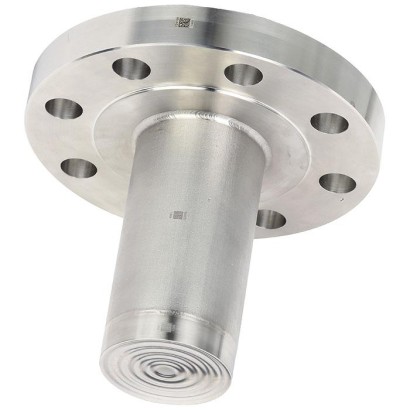

غطاء غشاء (Diaphragm seal) مع وصلة فلنجة، الطراز 990.29

يتوفر غطاء الغشاء طراز 990.29 بأبعاد متنوعة على نطاق واسع وفقًا للمعايير المعتادة في هذا السوق. وبفضل الغشاء الممتد، يمكن استخدام غطاء الغشاء في المواقع ذات الجدران السميكة أو في المواقع المعزولة ضمن إنشاءات خطوط الأنابيب والخزانات.

يمكن تركيب غطاء الغشاء على جهاز القياس عبر توصيل مباشر، أو لدرجات الحرارة المرتفعة عبر عنصر تبريد، أو عبر شعيرة/أنبوب شعري مرن (flexible capillary).

بالنسبة لاختيار المواد، تقدم WIKA مجموعة متنوعة من الحلول، بحيث يمكن تصنيع الجزء العلوي من غطاء الغشاء، والوصلة/الامتداد (extension)، والأجزاء الملامسة للوسط (wetted parts) من مواد متطابقة أو مختلفة. ويمكن، كبديل، طلاء الغشاء والوصلة/الامتداد.

المزايا

شفة مع غشاء ملحوم ممتد
المقاسات المعيارية والأقطار الاسمية الشائعة متوفرة
عند اختيار مواد خاصة، تُصنع جميع الأجزاء الملامسة للوسط من المادة المختارة
تصميم متين ملحوم بالكامل

الأسئلة والأجوبة

ما نطاق درجة حرارة الوسط الذي يتحمله الطراز 990.29؟

يتحمل درجات حرارة وسط من +150 إلى +400 °C.

ما هي وصلات الفلنجة المتوفرة لهذا الحاجز الغشائي؟

تتوفر فلنجات وفق المعايير DIN EN 1092-1 وASME B16.5 وGOST 33259 بمقاسات اسمية تشمل DN 50 … DN 125 و2" … 5".

ما هي مواد الأجزاء الملامسة للوسط؟

تشمل الخيارات الفولاذ المقاوم للصدأ 316L و316Ti و321 و904L، وDuplex 2205 وSuperduplex، وسبائك Hastelloy C22/C276 وInconel 600/625 وIncoloy 825 وMonel 400 وNickel 200، والتيتانيوم grade 2/7/11 والتنتالوم، إضافة إلى طلاءات ECTFE وPFA والذهب وWikaramic®.

ما الشهادات التي يحملها هذا الطراز؟

الطراز 990.29 معتمد وفق EAC وCRN وMTSCHS.

كيف يُركّب الحاجز على جهاز القياس؟

يمكن التوصيل مباشرة، أو عبر عنصر تبريد لدرجات الحرارة المرتفعة، أو عبر أنبوب شعيري مرن.

ما الذي يميز الطراز 990.29 عن غيره في عائلة 990؟

يتميز بغشاء ممتد ملحوم بالفلنجة، ما يجعله مناسبًا للجدران السميكة أو المعزولة في خطوط الأنابيب والخزانات، حيث لا تكفي الفلنجة القياسية ذات الغشاء المسطح.

هل يمكن تصنيع كامل الجزء الملامس للوسط من مادة واحدة؟

نعم؛ عند اختيار مادة خاصة تُصنع جميع الأجزاء الملامسة للوسط منها، ويمكن بدلًا من ذلك طلاء الغشاء والامتداد. ---

التعريف

الطراز	990.29
السلسلة	990
النوع الفرعي	Flange-type with extended diaphragm

ظروف العملية

وصلة العملية	DIN EN 1092-1ASME B16.5GOST 33259DIN EN 1092-1 DN 50, DN 80, DN 100, DN 125ASME B16.5 2", 3", 4", 5"GOST 33259 DN 25, DN 40, DN 50, DN 65DIN EN 1092-1 DN 50DIN EN 1092-1 DN 80DIN EN 1092-1 DN 100DIN EN 1092-1 DN 125ASME B16.5 2"ASME B16.5 3"ASME B16.5 4"ASME B16.5 5"GOST 33259 DN 25GOST 33259 DN 40GOST 33259 DN 50GOST 33259 DN 65GOST 33259 DN 80GOST 33259 DN 100GOST 33259 DN 125
درجة حرارة العملية	+150…+400 °C

المواد

مادة العلبة	Stainless steel 1.4404 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Duplex 2205 (1.4462), Superduplex (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Titanium grade 2 (3.7035), Titanium grade 7 (3.7235), Stainless steel 1.4435 (316L), Nickel, Titanium grade 11 (3.7225), Tantalum, ECTFE coating, PFA (Perfluoroalkoxy) coating, Gold plating, Wikaramic coating, Nickel 200 (2.4060, 2.4066)
مادة الأجزاء الملامسة	Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), ECTFE coating, PFA (Perfluoroalkoxy) coating, Gold plating, Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Titanium grade 11 (3.7225), Tantalum, Stainless steel 1.4404 / 1.4435 (316L), Duplex 2205 (1.4462), Superduplex (1.4410), Wikaramic, Wikaramic® coating, Wikaramic coating, Titanium grade 7 (3.7235)
مادة الإحكام	Form B1, Form A, Form B2, Form C (tongue), Form D (groove), RF 125 ... 250 AA, RFSF, Flat face, Small tongue, Small male face, Small groove, Type B, Type A (flat face), Type C (tongue), Type D (groove), Type E (spigot, male face), Type F (recess, female face), Form E, Form F, Small female face, Large tongue, Large male face, Large groove, Large female face, RJF groove

الشهادات والموافقات

الشهادات

EACCRNMTSCHS

تفاصيل إضافية

لغات ورقة البيانات

EN, DE

جداول من ورقة البيانات

Model 990.29	Standard	Option
Level of cleanliness of wetted parts	Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m²)	■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m²)
Origin of wetted parts	International	EU, CH, USA
Extension length (Tolerance: ±2,5 mm[±0,098 in])	50 mm[1.968 in]	■ 100 mm[3.937 in] ■ 150 mm[5.905 in] ■ 200 mm[7.874 in]
Connection to the measuring instrument	Axial adapter	Axial adapter with G1/2, G1/4, 1/2 NPT or 1/4 NPT (female)
Type of mounting	Direct mounting	■ Capillary ■ Cooling element
Design per NACE	-	■ MR0175 ■ MR0103
Vacuum service (see IN 00.25)	Basic service	■ Premium service ■ Advanced service
Instrument mounting bracket (only for capillary option)	-	■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe Ø20 ... 80 mm, steel (see data sheet AC 09.07)

Standard	Nominal	Sealing face
	width	Standard	Option
Following DIN EN 1092-1	DN 50 DN 80 DN 100 DN 125	Form B1	■ Form A ■ Form B2 ■ Form C (tongue) ■ Form D (groove) ■ Form E ■ Form F
Following ASME B16.5	2 " 3" 4" 5"	RF 125 ... 250 AA	■ RFSF ■ Flat face ■ Small tongue ■ Small male face ■ Small groove ■ Small female face ■ Large tongue ■ Large male face ■ Large groove ■ Large female face ■ RJF groove
Following GOST 33259	DN 25 DN 40 DN 50 DN 65	Type B	■ Type A (flat face) ■ Type C (tongue) ■ Type D (groove) ■ Type E (spigot, male face) ■ Type F (recess, female face)

Upper body of diaphragm seal	Wetted parts	Maximum permissible process temperature ¹⁾ in °C [°F]
Stainless steel 1.4404 (316L)	Stainless steel 1.4404 / 1.4435 (316L), standard version	400 [752]
Stainless steel 1.4539 (904L)
Stainless steel 1.4541 (321)
Stainless steel 1.4571 (316Ti)
ECTFE coating	150 [302]
PFA (Perfluoroalkoxy) coating, FDA	260 [500]
PFA (perfluoroalkoxy) coating, antistatic
Gold plating	400 [752]
Wikaramic ® coating
Hastelloy C22 (2.4602)	260 [500]
Hastelloy C276 (2.4819)	400 [752]
Inconel 600 (2.4816)
Inconel 625 (2.4856)
Incoloy 825 (2.4858)
Monel 400 (2.4360)
Nickel 200 (2.4060, 2.4066)	260 [500]
Titanium grade 2 (3.7035)	150 [302]
Titanium grade 11 (3.7225)
Tantalum	300 [572]
Stainless steel 1.4435 (316L)	Stainless steel 1.4435 (316L)	400 [752]
Stainless steel 1.4539 (904L)	Stainless steel 1.4539 (904L)
Stainless steel 1.4541 (321)	Stainless steel 1.4541 (321)
Stainless steel 1.4571 (316Ti)	Stainless steel 1.4571 (316Ti)
Duplex 2205 (1.4462)	Duplex 2205 (1.4462)	300 [572]
Superduplex (1.4410)	Superduplex (1.4410)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)	400 [752]
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)
Inconel 600 (2.4816)	Inconel 600 (2.4816)
Inconel 625 (2.4856)	Inconel 625 (2.4856)
Incoloy 825 (2.4558)	Incoloy 825 (2.4858)
Monel 400 (2.4360)	Monel 400 (2.4360)
Nickel	Nickel 200 (2.4060, 2.4066)
Titanium grade 2 (3.7035)	Titanium grade 2 (3.7035)
Titanium grade 7 (3.7235)	Titanium grade 11 (3.7225)

Logo	Description	Country
	EAC (option) Pressure equipment directive	Eurasian Economic Community
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada
-	MTSCHS (option) Permission for commissioning	Kazakhstan

عرض الكل (10)

DN	PN	Dimensions in mm[in]	x
		Mb	D	b	d 2	k	f	d 4	d 5 +1 [0.039] -0.5 [0.020]
50	10/40	45 [1.772]	165 [6.496]	20 [0.787]	18 [0.709]	125 [4.921]	2 [0.079]	102 [4.016]	48.3 [1.902]	4
80	10/16	72 [2.835]	200 [7.874]	20 [0.787]	18 [0.709]	160 [6.299]	2 [0.079]	138 [5.433]	76 [2.92]	8
	25/40	72 [2.835]	200 [7.874]	24 [0.945]	18 [0.709]	160 [6.299]	2 [0.079]	138 [5.433]	76 [2.92]	8
100	10/16	89 [3.504]	220 [8.661]	20 [0.787]	18 [0.709]	180 [7.087]	2 [0.079]	158 [6.22]	94 [3.701]	8
	25/40	89 [3.504]	235 [9.252]	24 [0.945]	22 [0.866]	190 [7.48]	2 [0.079]	162 [6.378]	94 [3.701]	8
125	10/16	124 [4.882]	250 [9.842]	22 [0.866]	18 [0.709]	210 [8.268]	2 [0.079]	188 [7.402]	125 [4.921]	8
	25/40	124 [4.882]	270 [10.63]	26 [1.024]	26 [1.024]	220 [8.661]	2 [0.079]	188 [7.402]	125 [4.921]	8

DN	Class	Dimensions in mm[in]	x
Mb	D	b	d 2	k	f	d 4	d 5 +1 [0.039] -0.5 [0.020]
1 ½"	150	35 [1.378]	125 [4.921]	17.9 [0.705]	16 [0.63]	98.4 [3.874]	2 [0.079]	73 [2.874]	38 [1.496]	4
300	35 [1.378]	155 [6.102]	21.1 [0.831]	22 [0.866]	114.3 [4.5]	2 [0.079]	73 [2.874]	38 [1.496]	4
2"	150	45 [1.772]	150 [5.906]	19.5 [0.768]	19 [0.748]	120.7 [4.752]	2 [0.079]	92 [3.622]	48.3 [1.902]	4
300	45 [1.772]	165 [6.496]	22.7 [0.894]	19 [0.748]	127 [5]	2 [0.079]	92 [3.622]	48.3 [1.902]	8
3"	150	72 [2.835]	190 [7.48]	24.3 [0.957]	19 [0.748]	152.4 [6]	2 [0.079]	127 [5]	76 [2.992]	4
300	72 [2.835]	210 [8.268]	29 [1.142]	22 [0.866]	168.3 [6.626]	2 [0.079]	127 [5]	76 [2.992]	8
4"	150	89 [3.504]	230 [9.055]	24.3 [0.957]	19 [0.748]	190.5 [7.5]	2 [0.079]	158 [6.22]	94 [3.701]	8
300	89 [3.504]	255 [10.039]	32.2 [1.268]	22 [0.866]	200 [7.874]	2 [0.079]	158 [6.22]	94 [3.701]	8

DN	PN	Dimensions in mm[in]	x
Mb	D	b	d 2	k	f	d 4	d 5 +1 [0.039] -0.5 [0.020]
50	10 / 16	40 [1.575]	160 [6.299]	16 [0.63]	18 [0.709]	125 [4.921]	3 [0.118]	102 [4.016]	44 [1.732]	4
25 / 40	40 [1.575]	160 [6.299]	20 [0.787]	18 [0.709]	125 [4.921]	3 [0.118]	102 [4.016]	44 [1.732]	4
80	10	60 [2.362]	195 [7.677]	18 [0.709]	18 [0.709]	160 [6.299]	3 [0.118]	133 [5.236]	74 [2.913]	4
16	60 [2.362]	195 [7.677]	20 [0.787]	18 [0.709]	160 [6.299]	3 [0.118]	133 [5.236]	74 [2.913]	4
25	60 [2.362]	195 [7.677]	22 [0.866]	18 [0.709]	160 [6.299]	3 [0.118]	133 [5.236]	74 [2.913]	8
40	60 [2.362]	195 [7.677]	26 [1.024]	18 [0.709]	160 [6.299]	3 [0.118]	133 [5.236]	74 [2.913]	8
100	10 / 16	72 [2.835]	215 [8.465]	20 [0.787]	18 [0.709]	180 [7.087]	3 [0.118]	158 [6.22]	91 [3.583]	8
25	72 [2.835]	215 [8.465]	24 [0.945]	22 [0.866]	190 [7.48]	3 [0.118]	158 [6.22]	91 [3.583]	8
40	72 [2.835]	215 [8.465]	26 [1.024]	22 [0.866]	190 [7.48]	3 [0.118]	158 [6.22]	91 [3.583]	8
125	10 / 16	90 [3.543]	245 [9.646]	22 [0.866]	18 [0.709]	210 [8.268]	3 [0.118]	184 [7.244]	111 [4.37]	8
25	90 [3.543]	270 [10.63]	26 [1.024]	26 [1.024]	220 [8.661]	3 [0.118]	184 [7.244]	111 [4.37]	8
40	90 [3.543]	270 [10.63]	28 [1.102]	26 [1.024]	220 [8.661]	3 [0.118]	184 [7.244]	111 [4.37]	8

Material	Unified numbering system (UNS)
Stainless steel 316L (1.4404 or 1.4435)	S31603
Stainless steel 904L (1.4539)	N08904
Stainless steel 321 (1.4541)	S32100
Stainless steel 316Ti (1.4571)	S31635
Stainless steel 1.4466 (urea grade)	S31050
Duplex 2205 (1.4462)	S31803
Superduplex 1.4410	S32750
Tantalum (also lining)	R05200
Hastelloy C276 (2.4819)	N01276
Hastelloy C22 (2.4602)	N06022
Inconel 600 (2.4816)	N06600
Incoloy 825 (2.4858)	N08825
Inconel 625 (2.485)	N06625
Monel 400 (2.4360)	N04400
Nickel 200 (2.4066)	N02200
Nickel 201 (2.4068)	N02201
Titanium 3.7035 (class 2)	R50400
Titanium 3.7235 (class 7)	R52400
Zirconium GR702	R60702

Designation	Identi- fication number	Solidi- fication point	Boiling/ degradation point	Density at 25 °C	Kin.Viscosity at 25 °C	Remark
KN	°C	°C	g/cm³	cSt
Silicone oil	2	-45	+300	0.96	54.5	Universal application
Glycerine	7	-35	+240	1.26	759.6	FDA 21 CFR 182.1320
Silicone oil	17	-90	+200	0.92	4.4	Low temperatures
Halocarbon	21	-60	+175	1.89	10.6	Oxygen 1) and chlorine
Methylcyclopentane	30	-130	+60	0.74	0.7	For very low temperatures
High-temperature silicone oil	32	-25	+400	1.06	47.1	For high temperatures
Neobee® M-20	59	-35	+260	0.92	10.0	FDA 21 CFR 172.856, 21 CFR 174.5
DI water	64	+4	+85	1.00	0.9	For ultrapure media
Silicone oil	68	-75	+250	0.93	10.3
DI water/propanol mixture	75	-30	+60	0.92	3.6	For ultrapure media
Medicinal white mineral oil	92	-15	+260	0.85	45.3	FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP

Maximum temperature	Maximum oxygen pressure
to 60 °C	50 bar
> 60 °C to 100 °C	30 bar
> 100 °C to 175 °C	25 bar
