حاجز غشائي (Diaphragm seal) مع وصلة فلنجة، الموديل 990.26، مع غشاء داخلي للسوائل العدوانية واللزوجة والقابلة للتبلور أو للوسائط الساخنة في صناعة العمليات.

النطاق

0.4…400 mbar

EACCRNMTSCHS

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

تُستخدم أختام الغشاء (Diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أختام الغشاء، يقوم غشاء ختم الغشاء بفصل الجهاز عن الوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة الخاص بالنظام الموجود داخل نظام ختم الغشاء.

لتنفيذ تطبيقات العملاء المتطلبة، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.

لمزيد من المعلومات الفنية حول أختام الغشاء وأنظمة أختام الغشاء، يُرجى الرجوع إلى IN 00.06 "Application, operating principle, designs".

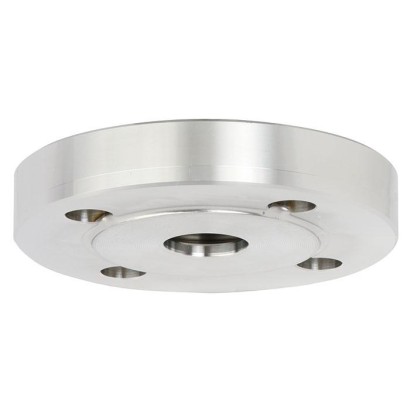

ختم غشاء مع وصلة فلنجة، الطراز 990.26

يُعد ختم الغشاء طراز 990.26 مناسبًا بشكل خاص للاستخدام مع وصلات العملية الصغيرة. وبفضل نطاقات القياس الداخلية للغشاء المنخفضة يمكن تحقيقها. كما أن القطر الكبير للغشاء يؤدي إلى انحراف أقل عند جهاز القياس عند تغيّر درجة الحرارة.

يمكن تركيب ختم الغشاء على أجهزة القياس عبر تركيب مباشر، أو عند درجات الحرارة المرتفعة عبر عنصر تبريد، أو عبر شعيرة مرنة (flexible capillary).

بالنسبة لاختيار المواد، تقدم WIKA مجموعة متنوعة من الحلول التي يمكن فيها تصنيع جسم الجزء العلوي لختم الغشاء والأجزاء الملامسة للوسط من مواد متطابقة أو مختلفة. ويمكن، كبديل، طلاء الأجزاء الملامسة للوسط.

المزايا

فلانج بغشاء داخلي ملحوم بالكامل
تصميم مدمج

الأسئلة والأجوبة

ما هو نطاق القياس المتاح للحاجز الغشائي 990.26؟

يتوفر الطراز 990.26 بنطاقات قياس تبدأ من 0.4 … 400 mbar، كما يتوفر بنطاق 6 bar.

ما نوع الوسائط التي يُستخدم لها هذا الحاجز الغشائي؟

يُستخدم للوسائط العدوانية وعالية اللزوجة والقابلة للتبلور والساخنة في صناعة العمليات، حيث يفصل الغشاء جهاز القياس عن الوسط.

ما هي وصلات العملية المتوفرة؟

تتوفر وصلات فلنجة صغيرة: DN 15، DN 20، DN 25، DN 15A، DN 20A، DN 25A، بالإضافة إلى ½" و¾" و1".

ما هي المواد المتاحة للأجزاء الملامسة للوسط؟

تشمل الفولاذ المقاوم للصدأ (316L، 904L، 321، 316Ti)، والتantalum، وسبائك Hastelloy C22/C276، وInconel 600/625، وIncoloy 825، وMonel 400، وNickel 200/201، والتيتانيوم (grade 2/7/11)، وDuplex 2205، وSuperduplex، وكذلك بطانة PTFE أو طلاء PFA (بما فيه طلاء PFA المطابق لـ FDA والمضاد للكهرباء الساكنة).

كيف يتم تركيب الحاجز على جهاز القياس؟

يمكن التركيب مباشرة، أو عبر عنصر تبريد عند درجات الحرارة المرتفعة، أو عبر شعيرة مرنة (flexible capillary).

ما الذي يميز الطراز 990.26 عن غيره من الحواجز الغشائية؟

يتميز بغشاء داخلي ملحوم بالكامل يجعل النطاقات القياسية المنخفضة ممكنة، وقطر كبير للغشاء يؤدي إلى انحراف أقل عند جهاز القياس عند تغيّر درجة الحرارة، وتصميم مدمج مناسب لوصلات العملية الصغيرة. ---

التعريف

الطراز	990.26
السلسلة	990
النوع الفرعي	Diaphragm seal with flange connection

نطاق القياس

نطاق الضغط

400…400 mbar · 6…6 bar · 0.4…400 mbar

ظروف العملية

وصلة العملية	DN 15DN 20DN 251"DN 15ADN 20ADN 25A½"¾"1/2"3/4"
درجة حرارة العملية	≤ +400 °C

المواد

مادة العلبة	Stainless steel 1.4404 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Stainless steel 1.4435 (316L), Duplex 2205 (1.4462), Superduplex (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 201 (2.4068), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Titanium grade 7 (3.7235), Titanium grade 11 (3.7225)
مادة الأجزاء الملامسة	Stainless steel 1.4404 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Tantalum, Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 201 (2.4068), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Titanium grade 7 (3.7235), Titanium grade 11 (3.7225), Stainless steel 1.4435 (316L), PTFE lining, PFA coating, Duplex 2205 (1.4462), Superduplex (1.4410), PFA (perfluoroalkoxy), PFA(perfluoroalkoxy) coating, FDA, PFA(perfluoroalkoxy) coating, antistatic
مادة الإحكام	PTFE, PFA

بيئة التشغيل

الوزن

1 kg

الشهادات والموافقات

الشهادات

EACCRNMTSCHS

تفاصيل إضافية

لغات ورقة البيانات

جداول من ورقة البيانات

Model 990.26	Standard	Option
Pressure range	From 400 mbar [5.8 psi] depending on diaphragm diameter For diaphragm seal systems with pressure gauges from 6 bar [87 psi]
Level of cleanliness of wetted parts	Oil- and grease-free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m 2 )	Oil- and grease-free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 )
Origin of wetted parts	International	EU, CH, USA
Connection to the measuring instrument	Axial connection adapter	Axial connection adapter with female thread G½, G¼, ½NPTor¼NPT
Mounting type	Direct mounting	■ Capillary ■ Cooling element
Version per NACE	-	■ MR0175 ■ MR0103
Vacuum service (see IN 00.25)	Basic service	■ Premium service ■ Advanced service
Instrument mounting bracket (only for capillary option)	-	■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe Ø20 ... 80 mm, steel (see data sheet AC 09.07)

Standard	Flange size	Sealing face
		Standard	Option
In line with DIN EN 1092-1	DN 15	Form B1	Form B2
DN 20
DN 25
In line with ASME B16.5	½"	RF 125 ... 250 AA	RFSF
¾"
1"
In line with GOST 33259	DN 15	Type B	-
DN 20
DN 25
In line with JIS B 2220	DN 15A	RF	-
DN 20A
DN 25A

Upper body of diaphragm seal	Wetted parts	Maximum permissible process temperature 1)
Raised face insert	Diaphragm	in °C [°F]
Stainless steel 1.4404 (316L)	Stainless steel 1.4404 (316L)	Stainless steel 1.4435 (316L)	400 [752]
Stainless steel 1.4404 (316L)	Stainless steel 1.4404 (316L)
Stainless steel 1.4539 (904L)	Stainless steel 1.4539 (904L)
Stainless steel 1.4541 (321)	Stainless steel 1.4541 (321)
Stainless steel 1.4571 (316Ti)	Stainless steel 1.4571 (316Ti)
Stainless steel 1.4404 (316L) with PTFE lining	PFA (perfluoroalkoxy) coating, FDA	260 [500]
Stainless steel 1.4404 (316L) with PTFE lining	PFA (perfluoroalkoxy) coating, antistatic
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)	260 [500]
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)	400 [752]
Inconel 600 (2.4816)	Inconel 600 (2.4816)
Inconel 625 (2.4856)	Inconel 625 (2.4856)
Incoloy 825 (2.4858)	Incoloy 825 (2.4858)
Monel 400 (2.4360)	Monel 400 (2.4360)
Tantalum	Tantalum	300 [572]
Stainless steel 1.4435 (316L)	Stainless steel 1.4435 (316L)	Stainless steel 1.4435 (316L)	400 [752]
Stainless steel 1.4539 (904L)	Stainless steel 1.4539 (904L)	Stainless steel 1.4539 (904L)
Stainless steel 1.4541 (321)	Stainless steel 1.4541 (321)	Stainless steel 1.4541 (321)
Stainless steel 1.4571 (316Ti)	Stainless steel 1.4571 (316Ti)	Stainless steel 1.4571 (316Ti)
Duplex 2205 (1.4462)	Duplex 2205 (1.4462)	Duplex 2205 (1.4462)	300 [572]
Superduplex (1.4410)	Superduplex (1.4410)	Superduplex (1.4410)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)	400 [752]
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)
Inconel 600 (2.4816)	Inconel 600 (2.4816)	Inconel 600 (2.4816)
Inconel 625 (2.4856)	Inconel 625 (2.4856)	Inconel 625 (2.4856)
Incoloy 825 (2.4558)	Incoloy 825 (2.4858)	Incoloy 825 (2.4858)
Monel 400 (2.4360)	Monel 400 (2.4360)	Monel 400 (2.4360)
Nickel 201 (2.4068)	Nickel 201 (2.4068)	Nickel 201 (2.4068)
Nickel 200 (2.4060, 2.4066)	Nickel 200 (2.4060, 2.4066)	Nickel 200 (2.4060, 2.4066)
Titanium grade 2 (3.7035)	Titanium grade 2 (3.7035)	Titanium grade 2 (3.7035)
Titanium grade 7 (3.7235)	Titanium grade 7 (3.7235)	Titanium grade 11 (3.7225)
Titanium grade 11 (3.7225)	Titanium grade 11 (3.7225)	Titanium grade 11 (3.7225)

Logo	Description	Country
	EAC (option) Pressure Equipment Directive	Eurasian Economic Community
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada
-	MTSCHS (option) Permission for commissioning	Kazakhstan
