حاجز غشائي مع وصلة معقمة
الوصف
تُستخدم أغطية/حواجز الغشاء (Diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أغطية الغشاء، يقوم غشاء غطاء الغشاء بفصل الجهاز عن الوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة الخاص بالنظام الموجود داخل نظام غطاء الغشاء.
لتنفيذ تطبيقات العملاء المتطلبة، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.
للحصول على معلومات تقنية إضافية حول أغطية الغشاء وأنظمة أغطية الغشاء، راجع النشرة IN 00.06 "Application, operating principle, designs".
بفضل وصلة التوصيل بالتدفق المتساوي (flush process connection)، فإن غطاء الغشاء طراز 990.17 مناسب على نحو مثالي للتركيب في خزانات التخزين. وباستخدام شفة لحام مناسبة، يمكن

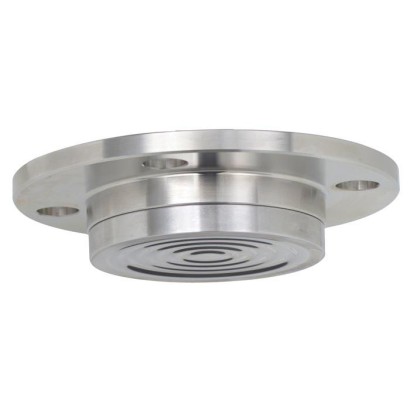

غطاء غشاء مع وصلة معقمة، طراز 990.17
دمجه في أي نوع من الخزانات أو الأوعية. يعمل قياس المستوى باستخدام أغطية الغشاء أيضًا مع وسائط تكون، بسبب العملية، تحت ضغط وتمتلك لزوجة مرتفعة أو منخفضة.
يُعد غطاء الغشاء طراز 990.17 مناسبًا بشكل خاص لعمليات تنظيف CIP لأنه يحقق متطلبات درجات الحرارة المرتفعة والمقاومة الكيميائية لمحاليل التنظيف.
يمكن تركيب غطاء الغشاء على جهاز القياس عبر وصلة مباشرة، أو عند درجات الحرارة المرتفعة عبر عنصر تبريد، أو عبر شعيرة/أنبوب شعري مرن.
بالنسبة لاختيار المواد، تقدم WIKA مجموعة متنوعة من الحلول التي يمكن فيها تصنيع غطاء الغشاء والأجزاء الملامسة للوسط من مواد متطابقة أو مختلفة. ويمكن، كبديل، أن تكون الأجزاء الملامسة للوسط مُصقولة كيميائيًا كهربائيًا (electropolished).
المزايا
- وصلة عملية مسطحة ومعقّمة
- تركيب خالٍ من الفراغات الميتة
- مناسب لعمليات SIP وCIP
- متوافق مع 3-A
- شفة تثبيت قابلة للتدوير
الأسئلة والأجوبة
ما هو نطاق ضغط التشغيل لحاجز الغشاء 990.17؟
يتوفر الطراز بنطاقات ضغط تشمل 0 … 40 bar (0 … 580 psi) وكذلك 0 … 1 bar (0 … 14.5 psi)، حسب متطلبات التطبيق.
هل يناسب الطراز عمليات التنظيف في الموقع؟
نعم، الحاجز الغشائي 990.17 مناسب لعمليات التنظيف CIP لأنه يحقق متطلبات درجات الحرارة المرتفعة والمقاومة الكيميائية لمحاليل التنظيف، كما أنه مناسب لـ SIP.
من أي مادة تصنع الأجزاء الملامسة للوسط؟
تُصنع الأجزاء الملامسة للوسط من الفولاذ المقاوم للصدأ Stainless steel 1.4435 (316L)، ويمكن كخيار أن تكون مصقولة كهروكيميائيًا (electropolished).
كيف يتم توصيل الحاجز الغشائي بجهاز القياس؟
يمكن التركيب عبر وصلة مباشرة، أو عند درجات الحرارة المرتفعة عبر عنصر تبريد، أو عبر شعيرة/أنبوب شعري مرن.
هل يمكن استخدامه لقياس المستوى؟
نعم، يعمل القياس الهيدروستاتيكي للمستوى باستخدام أغطية الغشاء حتى مع وسائط تحت ضغط بسبب العملية وتمتلك لزوجة مرتفعة أو منخفضة، وبفضل الوصلة المتساوية (flush) فهو مثالي للتركيب في خزانات التخزين.
ما الذي يميز الطراز 990.17 عن غيره من فواصل الغشاء؟
يتميز بوصلة عملية معقمة للتدفق (flush aseptic) وتركيب خالٍ من الفراغات الميتة، مما يجعله مناسبًا بشكل خاص لصناعات الألبان والمشروبات، مع شفة تثبيت قابلة للدوران ومطابقة لمعيار 3-A.
ما الشهادات المتوفرة لهذا الطراز؟
الطراز يحمل شهادات 3-A وCRN وEAC وCE وتوجيه معدات الضغط (Pressure equipment directive) وMTSCHS.
| الطراز | 990.17 |
| السلسلة | 990 |
| النوع الفرعي | Diaphragm seal |
| نطاق الضغط | 0…40 bar · 0…580 psi · 0…1 bar · 0…14.5 psi |
| وصلة العملية | DRD |
| مادة العلبة | Stainless steel 1.4435 (316L) |
| مادة الأجزاء الملامسة | Stainless steel 1.4435 (316L) |
| الشهادات | 3-ACRNEACCEPressure equipment directiveMTSCHS |
| لغات ورقة البيانات | EN |
| Model 990.17 | Standard | Option |
|---|---|---|
| Pressure range | 0 ... 1 bar to 0 ... 40 bar [0 ... 14.5 psi to 0 ... 580 psi] or all other equivalent vacuum or combined pressure and vacuum ranges | |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level F WIKA standard (< 1,000 mg/m²) | ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m²) ■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m2) |
| Origin of wetted parts | International | EU, CH, USA |
| Surface roughness of wetted parts | Ra ≤ 0.76 μm per ASME BPE SF3 (except for weld seam) | Ra ≤ 0.38 μm per ASME BPE SF4, only with elec - tropolished surface (except for weld seam) |
| Material | Stainless steel 1.4435 (316L) | - |
| Connection to the measuring instrument | Axial gauge adapter | Axial gauge adapter with G1/2, G1/4, 1/2 NPT or 1/4 NPT (female) |
| Type of mounting | Direct mounting | ■ Capillary ■ Cooling element |
| Vacuum service (see IN 00.25) | Basic service | ■ Premium service ■ Advanced service |
| Assembly parts | ■ Retainer flange, stainless steel 1.4435 (316L) ■ Hexagon screws M10 x 20, stainless steel | Welding flange for DRD connection, stainless steel 1.4435 (316L) |
| Marking of the diaphragm seal | - | Per valid 3-A standard |
| Instrument mounting bracket (only for capillary option) | - | ■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe Ø20 ... 80 mm, steel (see data sheet AC 09.07) |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity Pressure equipment directive | European Union | |
| EAC (option) Pressure equipment directive | Eurasian Economic Community | |
| ® | 3-A Sanitary Standard | USA |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
عرض الكل (5)
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
