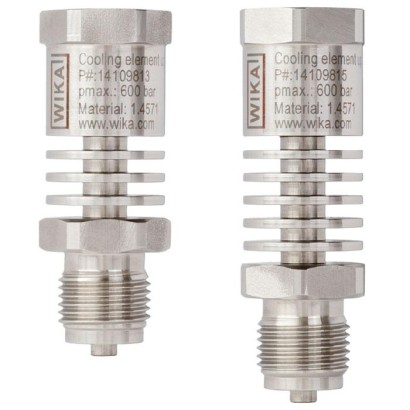

عنصر تبريد لأجهزة قياس الضغط
الوصف
تُستخدم عناصر التبريد عندما تكون درجة حرارة الوسط أعلى من الحد الأقصى المسموح به لدرجة حرارة جهاز قياس الضغط.
من خلال تدوير الهواء والإشعاع الحراري عند عنصر التبريد، يتم خفض درجة حرارة الوسط بشكل كافٍ بحيث لا يتم تجاوز حدود درجة الحرارة، كما يتم تقليل أي خطأ محتمل في درجة الحرارة.
يمكن أيضًا استخدام عنصر التبريد لتسخين الأوساط شديدة البرودة، بشرط أن تكون درجة حرارة الجو أعلى من درجة حرارة الوسط.
المزايا
- لدرجات حرارة الوسط حتى 200 °C
- يعمل عند ضغوط تصل إلى 600 bar
- وصلات G ½ B (EN 837)
الأسئلة والأجوبة
ما الحد الأقصى لدرجة حرارة الوسط الذي يتحمله هذا العنصر؟
يتحمل درجات حرارة الوسط حتى 200 °C.
ما نطاق ضغط التشغيل؟
يعمل العنصر عند ضغوط من 0 إلى 600 bar.
ما نوع توصيل العملية؟
التوصيلات متوفرة بنوع G ½ B (EN 837)، ومنها أيضاً G 1/2 B أنثوي (EN 837).
ما مادة الأجزاء الملامسة للوسط؟
جميع الأجزاء الملامسة للوسط مصنوعة من Stainless steel 1.4571.
كيف يعمل عنصر التبريد؟
من خلال تدوير الهواء والإشعاع الحراري عند الزعانف، تُخفَّض درجة حرارة الوسط بما يكفي حتى لا يتم تجاوز حدود درجة حرارة جهاز القياس، مع تقليل أي خطأ محتمل بسبب درجة الحرارة.
هل يمكن استخدامه مع الأوساط شديدة البرودة؟
نعم، يمكن استخدام عنصر التبريد لتسخين الأوساط شديدة البرودة بشرط أن تكون درجة حرارة الجو المحيط أعلى من درجة حرارة الوسط.
ما عدد زعانف التبريد المتاحة؟
العنصر متوفر بـ 3 أو 5 زعانف تبريد للتثبيت اللولبي.
| الطراز | 910.32 |
| السلسلة | 910 |
| النوع الفرعي | Cooling element |
| نطاق الضغط | 0…600 bar |
| معيار الدقة | EN 837 |
| وصلة العملية | G ½ B (EN 837)G 1/2 B (EN 837)G 1/2 B female (EN 837) |
| درجة حرارة العملية | +0…+200 °C |
| مادة العلبة | Stainless steel 1.4571 |
| مادة الأجزاء الملامسة | Stainless steel 1.4571 |
| الوزن | 0.2 kg |
| لغات ورقة البيانات | EN, DE |
| Selectable versions Max.medium temperature | Process connection | Measuring instrument connection | Order no. |
|---|---|---|---|
| 150 °C (3 cooling fins) | G½B(EN837) | G½Bfemale (EN 837) | 14109813 |
| 200 °C (5 cooling fins) | G½B(EN837) | G½Bfemale (EN 837) | 14109815 |
| G1 | G2 | L1 | L2 | L3 | L4 |
|---|---|---|---|---|---|
| G½B(EN837) | G½Bfemale (EN 837) | 53.5 | 23 | 19 | 20 |
| G1 | G2 | L1 | L2 | L3 | L4 |
|---|---|---|---|---|---|
| G½B(EN837) | G½Bfemale (EN 837) | 63.5 | 23 | 19 | 20 |
