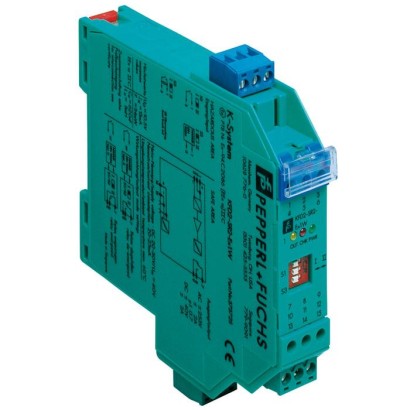

وحدة التحكم
الوصف
تُستخدم وحدة التحكم طراز 904 بالاقتران مع جهات التلامس الاستقرائية طراز 831. تتكوّن وحدة التحكم من وحدة إمداد بالطاقة، وعنصر تحكم، ومُضخِّم تبديل، ومخرج بمرحّل. تم اعتماد بعض الإصدارات لتشغيل جهات التلامس الاستقرائية في مناطق Ex.
المزايا
- تتوفر نسخ للمناطق الخطرة Ex
- ملامس تحويل معزولة كهربائياً، واحدة أو اثنتان
- علبة للتثبيت على سكة DIN
الأسئلة والأجوبة
ما وظيفة وحدة التحكم طراز 904؟
تُستخدم بالاقتران مع جهات التلامس الاستقرائية طراز 831 في أجهزة القياس ذات المؤشر، حيث تتكوّن من وحدة إمداد بالطاقة وعنصر تحكم ومُضخِّم تبديل ومخرج بمرحّل.
ما خيارات خرج الإشارة المتاحة؟
خرج مرحّل بنمط SPDT أو خرج جهد DC 24 V.
ما عدد جهات التلامس؟
توفر الوحدة جهة تبديل واحدة أو جهتي تبديل منفصلتين عن التيار (potential-free)، حسب الإصدار.
ما مصادر التغذية المدعومة؟
AC 230 V أو AC 115 V أو AC 24 V بانحراف -10…+6%، أو DC 24 V بانحراف -10…+15%.
هل يمكن استخدامها في المناطق الخطرة؟
نعم، تتوفر إصدارات معتمدة لمناطق Ex بدرجات I (M1) II (1) D II (1) G.
ما نطاق درجة حرارة التشغيل المحيط؟
تعمل الوحدة ضمن مدى 0 … +70 °C.
كيف يتم تركيب الوحدة وتوصيلها كهربائيًا؟
العلبة مصممة للتثبيت على سكة DIN، والتوصيل الكهربائي عبر أطراف براغٍ (screw terminals).
من أي مواد تصنع العلبة؟
من البوليكربونات (PC) أو بولي أميد 6.6، وبإصدار بلونين أحمر/أسود من بولي أميد 6.6. ---
| الطراز | 904 |
| النوع الفرعي | Control unit |
| إشارة الخرج | Relay output · Relay output (SPDT) · DC 24 V voltage output |
| التغذية | AC 230 V, -10...+6%; AC 115 V, -10...+6%; AC 24 V, -10...+6%; DC 24 V, -10...+15% |
| وصلة كهربائية | Screw terminals |
| وظيفة التبديل | Change-over contact |
| نقاط التبديل | 1 |
| مادة العلبة | Polycarbonate (PC), Polyamide 6.6, Polyamide 6.6, red/black |
| حرارة المحيط | +0…+70 °C |
| تصنيف IP | IP20 |
| الوزن | 0.24 kg |
| الشهادات | CERoHS |
| حماية الانفجار | I (M1) II (1) D II (1) GI(M1)II(1)DII(1)G |
| لغات ورقة البيانات | EN |
| Specifications | Model 904.28 KFU8-SR-Ex1.W | Model 904.29 KFU8-SR-Ex2.W | Model 904.33, safety equipment KFD2-SH-Ex1 |
|---|---|---|---|
| Voltage supply | DC 19 ...30V or AC 90 ... 253 V, 50 ... 60 Hz | DC 19 ...30V or AC 90 ... 253 V, 50 ... 60 Hz | DC 20 ...35V |
| Power consumption | DC: ≤ 1Wor AC:3VA | DC: ≤ 1Wor AC:3VA | 2.3VA |
| Input | |||
| Quantity | 1 | 2 | 1 |
| Open-circuit voltage | DC 8V | DC 8V | DC 8.4V |
| Short-circuit current | 8mA | 8mA | 11.7mA |
| Switch point | 1.2 mA≤Is ≤ 2.1mA | 1.2 mA≤Is ≤ 2.1mA | 2.1 mA≤Is ≤ 5.9mA |
| Switch hysteresis | Approx.0.2mA | Approx.0.2mA | Approx.0.6mA |
| Control line resistance | 100Ω | 100Ω | ≤ 50Ω |
| Safety-related characteristic values (Ex) | |||
| Max. voltage U 0 | DC 10.5V | DC 10.5V | DC 9.56V |
| Max. current I 0 | 13mA | 13mA | 16.8mA |
| Max. power P 0 | 34mW | 34mW | 41mW |
| Perm. external capacitance | 2.41 µF | 2.41 µF | 650 nF |
| Perm. external inductance | 210mH | 210mH | 5mH |
| Ex marking | I (M1) II (1) D II (1)G | I (M1) II (1) D II (1)G | I (M1) II (1) D II (1)G |
| Output signal | |||
| Relay output | 1 x SPDT (single pole double throw) | 2 x SPDT (single pole double throw) | 1 safety-related relay output |
| Load capacity AC | 250 V, 2 A, 500 VA, cos ϕ > 0.75 | 250 V, 2 A, 500 VA, cos ϕ > 0.75 | 50 V, 1 A, cos ϕ > 0.7 |
| Load capacity DC | 40 V, 2 A; resistive load | 40 V, 2 A; resistive load | 24 V, 1 A; resistive load |
| Pick-up delay | Approx. 20 ms | Approx. 20 ms | ≤ 1 ms |
| Drop-out delay | Approx. 20 ms | Approx. 20 ms | ≤ 1 ms |
| Max. switching frequency | 10 Hz | 10 Hz | 5 Hz |
| Ambient conditions | |||
| Operating temperature range | -40 ... 60 °C [-4 ... 140 °F] | -40 ... 60 °C [-4 ... 140 °F] | -20 ... 60 °C [-4 ... 140 °F] |
| Perm. relative humidity | ≤ 95 %, non-condensing | ≤ 95 %, non-condensing | ≤ 95 %, non-condensing |
| Ingress protection per IEC/EN 60529 | IP20 | IP20 | IP20 |
| Case | |||
| Design | Suitable for DIN rail per EN 60715,TH 35 | ||
| Material | Polycarbonate (PC) | Polycarbonate (PC) | Polycarbonate (PC) |
| Dimensions | Form D, see page 7 | Form F, see page 7 | Form E, see page 7 |
| Weight | Approx. 0.15 kg [0.33 lb] | Approx. 0.15 kg [0.33 lb] | Approx. 0.28 kg [0.62 lb] |
| Order number | 14692440 | 14692453 | 2307618 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective | ||
| Low voltage directive | ||
| RoHS directive (only models 904.28, 904.29 and 904.33) |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity ATEX directive Hazardous areas | European Union |
