مختبر/جهاز اختبار خطوط الأنابيب
الوصف

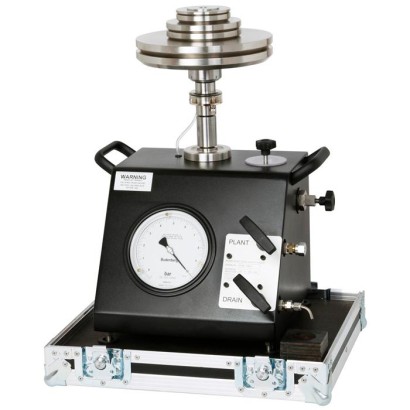

جهاز اختبار خطوط أنابيب هيدروليكي محمول يعمل بمبدأ موازنة الوزن الميت (deadweight) لقياس الضغوط بدقة عالية. يُستخدم للقياس الدقيق للضغوط العشوائية والمتذبذبة في محطات توليد الطاقة وخطوط الأنابيب وتطبيقات أخرى ميدانية.
المزايا
- مدى من 30 ... 600 bar [500 ... 8,000 lb/in 2]
- الدقة: 0.03 % + 0.05 bar [0.03 % + 0.7 lb/in 2 ]
- تصميم إرجونوميكي مثالي للاستخدام الميداني
- جميع الأجهزة مزودة بشهادة قابلة للتتبع إلى المعايير الوطنية
- شهادة معايرة UKAS متوفرة كمرفق اختياري من مختبرنا لمعايير الضغط
الأسئلة والأجوبة
ما هو مدى قياس الضغط لجهاز اختبار خطوط الأنابيب 80؟
المدى من 30 ... 600 bar، أي ما يعادل 500 ... 8,000 lb/in².
ما دقة الجهاز؟
الدقة هي 0.03 % + 0.05 bar، أو ما يعادلها 0.03 % + 0.7 lb/in².
ما هي الوسائط التي يمكن استخدامه معها؟
يعمل الجهاز بالنسخة الهيدروليكية مع الزيت المعدني الهيدروليكي والماء والهواء.
هل الجهاز مناسب للاستخدام في الميدان؟
نعم، فهو وحدة محمولة ذات تصميم مريح (ergonomic) مصمم خصيصًا للاستخدام الميداني.
هل تأتي الأجهزة مع شهادة معايرة؟
نعم، تُسلَّم جميع الأجهزة مع شهادة معايرة قابلة للتتبع إلى المعايير الوطنية، ويمكن طلب شهادة UKAS كمرفق اختياري من مختبر معايير الضغط.
ما هي الشهادات المتاحة لهذا الجهاز؟
الشهادة الموثقة هي UKAS، مع إمكانية التتبع إلى NIST وPTB وCOFRAC وDKD وDAkkS.
ما نطاق درجة حرارة التشغيل المحيطية؟
درجة الحرارة المحيطية المسموح بها هي 18 … 28 °C.
ما الذي يميز هذا الجهاز عن غيره في عائلة CPB؟
الطراز 80 هو النسخة الهيدروليكية المحمولة المصممة خصيصًا لاختبار خطوط الأنابيب والقياسات الميدانية الدقيقة للضغوط المتذبذبة. ---
| الطراز | 80 |
| السلسلة | CPB |
| النوع الفرعي | Hydraulic version |
| نطاق الضغط | 30…600 bar · 500…8000 lb/in² |
| عدم اليقين | 0.03 % + 0.05 bar |
| وسيط التشغيل | hydraulic mineral oil, water, air |
| نوع المعايرة | deadweight |
| حرارة المحيط | +18…+28 °C |
| الوزن | 82 kg |
| الشهادات | UKAS |
| إمكانية التتبع | national standards · NIST · PTB · COFRAC · DKD · DAkkS · UKAS |
| محمول | نعم |
| لغات ورقة البيانات | EN, DE, IT, FR, NL, PL, PT, RO, ES, SV, RU, EL, JA, ZH |
| Area 'a' | 1/80 in² | 8.0645 mm² |
|---|---|---|
| Area 'b' | 9/80 in² | 72.805 mm² |
| Measuring range | 30 ... 600 bar | 500 ... 8,000 lb/in² | ||
|---|---|---|---|---|
| Quantity | Nominal pressure per piece [bar] | Quantity | Nominal pressure per piece [lb/in²] | |
| Piston and make-up weight | 1 | 10 | 1 | 1,000 |
| Masses (stackable on piston) | 4 | 100 | 7 | 1,000 |
| 1 | 90 | 1 | 500 | |
| 1 | 50 | 2 | 200 | |
| 2 | 20 | 1 | 100 | |
| 1 | 10 | 1 | 50 | |
| 1 | 5 | - | - |
| Cal-Template (demo version) | Cal-Template (light version) | Cal-Template (full version) |
|---|---|---|
| Fully automatic calibration | Semi-automatic calibration | Fully automatic calibration |
| Limitation to two measuring points | No limitation of the measuring points approached | |
| ■ Creation of 3.1 inspection certificates per DIN EN 10204 ■ Calibration data can be exported to Excel ® template or XML file ■ Calibration of pressure measuring instruments | ||
| Ordering information for your enquiry for a single licence: | ||
| Is available for a cost-free download | WIKA-CAL-LZ-Z-Z | WIKA-CAL-CZ-Z-Z |
