WIKA · قياس درجة الحرارة · العائلة 74

ترمومتر يعمل بالغاز للتطبيقات الصحية

Name: ترمومتر يعمل بالغاز للتطبيقات الصحية
Brand: WIKA

ترمومتر يعمل بالغاز للتطبيقات الصحية، إصدار من الفولاذ المقاوم للصدأ، مع تخميد سائل ووصلـة VARIVENT®

النطاق

-30…160 °C

الدقة

±1 °C within measuring range

الحماية

IP65

3-AATEXEACGOSTCRNEx (ATEX)EAC Ex

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

تم تصميم سلسلة موازين الحرارة هذه كإضافة إلى النطاق القياسي لموازين الحرارة من أجل تلبية المتطلبات الخاصة لصناعات الأغذية والبيوتكنولوجيا والدواء، وكذلك لصناعة الدهانات والورنيش.

يُعد مقياس الحرارة المُشغَّل بالغاز طراز 74 مناسبًا بشكل مثالي للوفاء بالمتطلبات العالية لتطبيقات النظافة. وبناءً على تحقق من جهة خارجية، يمتثل مقياس الحرارة لمعيار 3-A ويُشار إليه بذلك من جانبنا.

يُصنع كل من الساق والهيكل من الفولاذ المقاوم للصدأ.

يتم تلميع سطح الأجزاء الملامِسة للوسط، وتتوفر مجموعة كبيرة من وصلات العملية لضمان التكيّف الأمثل مع متطلبات تشغيلية متنوعة. الساق خالية من المساحات الميتة.

للموافقات الإضافية، راجع الصفحة 10

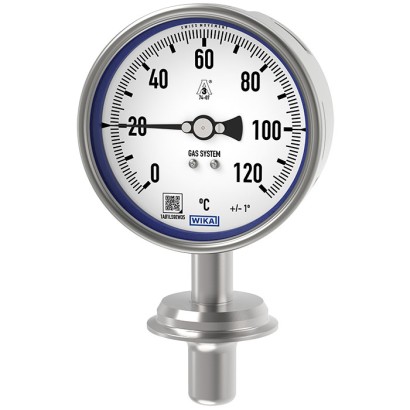

مقياس حرارة مُشغَّل بالغاز طراز R74.100 مع تخميد سائل ووصلـة VARIVENT ®

المزايا

خالٍ من الفراغات الميتة
تصميم صحي
وصلات عملية معقّمة
جودة المادة والتشطيب السطحي وفقًا لتوجيهات ومعايير صناعة الأدوية

الأسئلة والأجوبة

ما هو مدى قياس درجة الحرارة لهذا المقياس؟

يُتاح بأربعة مدى: ‎-30 … +50 °C و ‎-20 … +100 °C و ‎0 … +120 °C و ‎0 … +160 °C.

ما دقة القياس؟

±1 °C ضمن مدى القياس عند درجة حرارة محيط 23 °C ±10 °C.

ما وصلات العملية المتوفرة؟

تشمل الوصلات المعقّمة وفق DIN 11851 وDIN 11864-1 form A وDIN 11864-2 form A وDIN 11864-3 form A، ووصلة الكلامب وفق DIN 32676، إضافةً إلى وصلة VARIVENT® وNEUMO BioControl® والوصلة بالكلامب.

ما المواد التي يُصنع منها المستشعر؟

الساق والهيكل من الفولاذ المقاوم للصدأ 1.4435، مع تلميع سطح الأجزاء الملامسة للوسط.

ما نطاقات تشغيل درجات الحرارة؟

درجة حرارة الوسط من ‎-10 حتى +140 °C، ودرجة حرارة المحيط من ‎-50 حتى +70 °C.

هل يصلح للمناطق الخطرة؟

نعم، يتوفر بإصدار مقاوم للانفجار وفق ATEX (Ex) وكذلك EAC Ex.

ما الذي يميز طراز 74 عن موازين الحرارة القياسية؟

تصميمه الصحي المعتمد وفق 3-A، وخلوّه من المساحات الميتة، وتخميد سائل، وجودة مواد وسطح مطابقة لتوجيهات صناعة الأدوية — وهو مخصص حصرًا للتطبيقات الصحية.

ما درجة حماية الجهاز من الغبار والمياه؟

IP65.

التعريف

الطراز	74
النوع الفرعي	Gas-actuated thermometer

نطاق القياس

نطاق درجة الحرارة

−30…+50 °C · −20…+100 °C · +0…+120 °C · +0…+160 °C

دقة القياس

فئة الدقة

±1 °C within measuring range, at 23 °C ±10 °C

ظروف العملية

وصلة العملية	Threaded connection per DIN 11851Aseptic threaded pipe connection DIN 11864-1 form AClamp connectionVARIVENT®Aseptic flange connection DIN 11864-2 form AAseptic clamp connection DIN 11864-3 form ANEUMO BioControlVARIVENT ® connectionNEUMO BioControl ®Aseptic threaded pipe connection DIN 11864-2 form AAseptic threaded pipe connection DIN 11864-3 form AClamp connection per DIN 32676
درجة حرارة العملية	−10…+140 °C

المواد

مادة المجس

stainless steel 1.4435, 1.4435

بيئة التشغيل

حرارة المحيط	−50…+70 °C
تصنيف IP	IP65

الشهادات والموافقات

الشهادات	3-AATEXEACGOSTCRN
حماية الانفجار	Ex (ATEX)EAC Ex

تفاصيل إضافية

نوع المستشعر	gas-actuated
طول المجس	30 mm
قطر المجس	21 mm
جراب الحرارة	لا

جداول من ورقة البيانات

Model	NS	Version
A74.100	100	Back mount (axial)
R74.100	100	Lower mount (radial)

Scale range in °C	Measuring range in °C	Scale spacing in °C	Error limit ±°C
-30 ... +50	-20 ...+40	1	1 2)
-20 ... +100	0 ... 80	1	1
0 ... 120	20 ... 100	1	1
0 ... 160	20 ... 100	1	1

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm Ø D
33.7 (DN 25)	33.7 x 2	40	50
42.4 (DN 32)	42.4 x 2	40	50
48.3 (DN 40)	48.3 x 2	40	64
60.3 (DN 50)	60.3 x 2	40	77.5
76.1 (DN 65)	76.1 x 2	25	91

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm Ø D
1 ½"	38.1 x 1.65	40	50
2"	50.8 x 1.65	40	64
2 ½"	63.5 x 1.65	25	77.5
3"	76.2 x 1.65	25	91

عرض الكل (20)

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm Ø D
32	34 x 1	40	50
40	40 x 1	40	50
50	52 x 1	40	64
65	70 x 2	25	91

DN	For pipe	PN 1)	Dimensions inmm
Outer Ø x wall thickness	Ø D
1 ½"	38.1 x 1.6	40	50
2"	50.8 x 1.6	40	64
2 ½"	63.5 x 1.6	25	77.5
3"	76.2 x 1.6	25	91

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm Ø D
33.7	33.7 x 1.2	25	50
38	38 x 1.2	25	50
40	40 x 1.2	25	64
51	51 x 1.2	25	64
63.5	63.5 x 1.6	25	77.5
70	70 x 1.6	25	91
76.1	76.1 x 1.6	25	91

DN	For pipe	PN	Dimensions inmm
	Outer Ø x wall thickness		G	d	D	d 6	g
40	41 x 1.5	40	Rd 65 x 1/6	38	78	56	10
50	53 x 1.5	25	Rd 78 x 1/6	50	92	68.5	10
80	85 x 2	25	Rd 110 x 1/4	20	127	100	12

Access unit connection	PN 2)	Dimensions inmm
D	d	h
Form F	25	50	66	12.3
Form N	25	68	84	12.3

BioControl ® connection	PN	Dimensions inmm
d 2	d 4	D	f	b	k
Size 50	16	4xØ9	50	90	17	27	70
Size 65	16	4 x Ø11	68	120	17	27	95
Size 80	16	4 x Ø11	87.5	140	25	37	115

DN	For pipe	Dimensions inmm	Weight in kg
Outer Ø x wall thickness	d 6	G 1	h	F 1	D	k	Aseptic O-ring	Liner	Threaded coupling
40	41 x 1.5	54.9	RD 65 x 1/6	25	DN 40	78	21	40 x 5	1.5	1.5
50	53 x 1.5	66.9	RD 78 x 1/6	25	DN 50	92	22	52 x 5	2.2	2.3
65	70 x 2	84.9	RD 95 x 1/6	25	DN 65	112	25	68 x 5	3.6	3.6

DN	For pipe	Dimensions inmm	Weight in kg
	Outer Ø x wall thickness	d 6	G 1	h	F 1	D	k	Aseptic O-ring	Liner	Threaded coupling
42.4	42.4 x 2.0	54.9	RD 65 x 1/6	25	DN 40	78	21	40.5 x 5	1.5	1.5
48.3	48.3 x 2.0	66.9	RD 78 x 1/6	25	DN 50	92	22	46.5 x 5	2.2	2.3
60.3	60.3 x 2.0	84.9	RD 95 x 1/6	25	DN 65	112	25	58.5 x 5	3.6	3.6
76.1	76.1 x 2.0	98.9	RD 110 x 1/4	25	DN 80	127	29	73.5 x 5	5.0	4.9

DN	For pipe	Dimensions inmm	Weight in kg
	Outer Ø x wall thickness	d 6	G 1	h	F 1	D	k	Aseptic O-ring	Liner	Threaded coupling
1 ½"	38.1 x 1.65	54.9	RD 58 x 1/6	25	DN 40	78	21	37 x 5	1.5	1.5
2"	50.8 x 1.65	66.9	RD 65 x 1/6	25	DN 50	92	22	50 x 5	2.2	2.3
2 ½"	63.5 x 1.65	84.9	RD 78 x 1/6	25	DN 65	112	25	62 x 5	3.6	3.6
3"	76.2 x 1.65	98.9	RD 95 x 1/6	25	DN 80	127	29	75 x 5	5.0	4.9

DN	For pipe Outer Ø x wall	PN 3)	Dimensions inmm
d 4	K	D	b 2	d 2	Aseptic O-ring
40	41 x 1.5	25	53.7	65	82	10	4xØ9	40 x 5
50	53 x 1.5	16	65.7	77	94	10	4xØ9	52 x 5
65	70 x 2.0	16	81.7	95	113	10	8xØ9	68 x 5
80	85 x 2.0	16	97.7	112	133	12	8 x Ø11	83 x 5

DN	For pipe	PN 3)	Dimensions inmm
Outer Ø x wall thickness	d 4	K	D	b 2	d 2	Aseptic O-ring
42.4	42.4 x 2.0	16	54.1	65	82	10	4xØ9	40.5 x 5
48.3	48.3 x 2.0	16	60	71	88	10	4xØ9	46.5 x 5
60.3	60.3 x 2.0	16	72	85	103	10	8xØ9	58.5 x 5
76.1	76.1 x 2.0	16	88.1	104	125	12	8 x Ø11	73.5 x 5

DN	For pipe	PN 3)	Dimensions inmm
Outer Ø x wall thickness	d 4	K	D	b 2	d 2	Aseptic O-ring
1 ½"	38.1 x 1.65	25	50.4	62	79	10	4xØ9	37 x 5
2"	50.8 x 1.65	16	63.5	75	92	10	4xØ9	50 x 5
2 ½"	63.5 x 1.65	16	75.9	89	107	10	4xØ9	62 x 5
3"	76.2 x 1.65	16	89.6	104	125	12	8 x Ø11	75 x 5

DN	For pipe	PN 3)	Dimensions inmm
	Outer Ø x wall thickness		d 4	D	Aseptic O-ring
40	41 x 1.5	40	53.7	64	40 x 5
50	53 x 1.5	25	65.7	77.5	52 x 5
65	70 x 2.0	25	81.7	91	68 x 5
80	85 x 2.0	25	97.7	106	83 x 5

DN	For pipe	PN 3)	Dimensions inmm
Outer Ø x wall thickness		d 4	D	Aseptic O-ring
42.4	42.4 x 2.0	25	54.1	64	40.5 x 5
48.3	48.3 x 2.0	25	60	64	46.5 x 5
60.3	60.3 x 2.0	25	72	91	58.5 x 5
76.1	76.1 x 2.0	16	88.2	106	73.5 x 5

DN	For pipe	PN 3)	Dimensions inmm
	Outer Ø x wall thickness		d 4	D	Aseptic O-ring
1 ½"	38.1 x 1.65	40	50.5	64	37 x 5
2"	50.8 x 1.65	25	63.5	77.5	50 x 5
2 ½"	63.5 x 1.65	25	75.9	91	62 x 5
3"	76.2 x 1.65	16	89.6	106	75 x 5

Logo	Description	Country
	EU declaration of conformity ATEX directive (option) Hazardous areas	European Union
	EAC (option) ■ Import certificate ■ Hazardous areas	Eurasian Economic Community
	GOST (option) Metrology, measurement technology	Russia
®	3-A (option) Sanitary Standard	USA
-	CRN (option) Safety (e.g. electr. safety, overpressure, ...)	Canada
