WIKA · قياس الضغط · العائلة 736

مقياس ضغط تفاضلي مع جهات تلامس/مفاتيح كهربائية

Name: مقياس ضغط تفاضلي مع جهات تلامس/مفاتيح كهربائية
Brand: WIKA

لضغوط تفاضلية منخفضة جدًا، بدءًا من 2.5 mbar، مع عنصر كبسولي

النطاق

0…1000 mbar

الخرج

Magnetic snap-action contact

الدقة

1.6

الحماية

IP66

CERoHSCRNEAC

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

مقياس ضغط كبسولي طراز 736.51 يعتمد على نظام القياس الكبسولي المُثبت ويُناسب الضغوط المنخفضة جدًا. عند تطبيق الضغط، يتم نقل تمدد عنصر الكبسولة، المتناسب مع الضغط الوارد، إلى الحركة ويُشار إليه.

بالنسبة للإصدار المزود بجهة تلامس للتبديل، تتوفر تلامسات قَفْل مغناطيسي سريعة (snap-action) ومفاتيح القصب (reed switches) وتلامسات إلكترونية. ولتفعيل وحدات التحكم المنطقي القابلة للبرمجة (PLC)، يمكن استخدام التلامسات الإلكترونية ومفاتيح القصب.

الشكل يسارًا: الطراز 736.51، NS 100

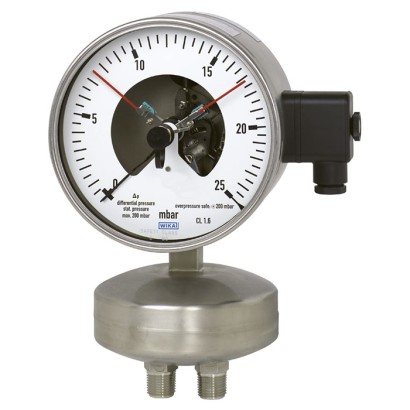

الشكل يمينًا: الطراز 736.51، NS 160 مع تلامسات التبديل

المزايا

مدى قياس فرق الضغط من 0 … 2.5 mbar
حماية من الدخول IP66
العلبة والأجزاء الملامسة للمائع من الفولاذ المقاوم للصدأ
نسخة بملامس تبديل لتطبيقات PLC

الأسئلة والأجوبة

ما أدنى مدى قياس متاح لهذا المقياس؟

يبدأ المدى من 0 … 2.5 mbar، مع توفر مدى أصغر مثل 0 … 0.5 mbar و0 … 1.6 mbar، وحتى مدى أعلى يصل إلى 0 … 1000 mbar.

ما دقة القياس؟

فئة الدقة 1.6 وفقًا للمعيار EN 837-1.

ما هي وصلات العملية المتوفرة؟

الوصلات المتاحة هي G ½ B و½ NPT (وفق EN 837-1 أو ANSI/B1.20.1)، كما تتوفر نسخ بوصلتين 2xG1/2B و2x1/2NPT، ونسخة بدون وصلة.

ما الوسائط التي يناسبها هذا المقياس؟

يناسب الوسائط الشفافة الغازية الجافة النظيفة الخالية من الزيت والشحم، وغرفة الوسط صالحة أيضًا للوسائط المسببة للتآكل.

ما حدود درجة الحرارة المسموحة؟

درجة حرارة البيئة والوسط من -20 … +60 °C.

هل يقاوم المقياس الغبار ورشاش الماء؟

نعم، تصنيف الحماية من دخول الأجسام والماء هو IP66.

كيف يتم ربطه بنظام تحكم؟

يتوفر تلامس إلكتروني (ترانزستور PNP) ومفاتيح قصب Reed للتفعيل مع وحدات PLC، بتغذية DC 10 ... 30 V وتوصيل عبر قابس كابل M20 x 1.5.

ما الذي يميز الطراز 736.51 عن المقاييس المجاورة له؟

هو نسخة مزودة بجهات تلامس للتبديل تعمل بعنصر كبسولي لفروق الضغط المنخفضة جدًا، بعلبة وأجزاء مبللة من الفولاذ المقاوم للصدأ 1.4571 (316Ti) وحماية IP66.

التعريف

الطراز	736.51
السلسلة	736
النوع الفرعي	Capsule element differential pressure gauge

نطاق القياس

نطاق الضغط

0…2.5 mbar · 0…4 mbar · 0…6 mbar · 0…10 mbar · 0…25 mbar · 0…40 mbar · 0…16 mbar · 0…60 mbar · 0…100 mbar · 0…160 mbar · 0…0.5 kPa · 0…1 kPa · 0…1.6 kPa · 0…2.5 kPa · 0…4 kPa · 0…6 kPa · 0…10 kPa · 0…250 mmH2O · 0…1000 mmH2O · 0…5 inH2O · 0…10 inH2O · 0…15 inH2O · 0…20 inH2O · 0…25 inH2O · 0…600 mbar · 0…1000 mbar · 0…25 mm H2O · 0…40 mm H2O · 0…60 mm H2O · 0…100 mm H2O · 0…160 mm H2O · 0…250 mm H2O · 0…400 mm H2O · 0…600 mm H2O · 0…1000 mm H2O · 0…5 in H2O · 0…10 in H2O · 0…15 in H2O · 0…20 in H2O · 0…25 in H2O · 0…30 in H2O · 0…40 in H2O · 0…0.5 mbar · 0…1 mbar · 0…1.6 mbar · 0…30 mbar · 0…25 mmH2O · 0…40 mmH2O · 0…60 mmH2O · 0…100 mmH2O · 0…160 mmH2O · 0…400 mmH2O · 0…600 mmH2O · 0…30 inH2O · 0…40 inH2O

دقة القياس

فئة الدقة	1.6
معيار الدقة	EN 837-1

ظروف العملية

وصلة العملية	G ½ B½ NPTEN 837-1ANSI/B1.20.1Without2xG1/2B2x1/2NPT
درجة حرارة العملية	−20…+60 °C

الخصائص الكهربائية

إشارة الخرج	Magnetic snap-action contact · Electronic contact (PNP transistor) · Reed switch · Reed contact
التغذية	DC 10 ... 30 V
وصلة كهربائية	Cable socket, M20 x 1.5
وظيفة التبديل	Normally open, Normally closed, Change-over
نقاط التبديل	3

المواد

مادة العلبة	Stainless steel 1.4571 (316 Ti)
مادة الأجزاء الملامسة	Stainless steel 1.4571, Aluminium, Laminated safety glass, PUR, PTFE, NBR
مادة الإحكام	PTFE, NBR

بيئة التشغيل

حرارة المحيط	−20…+60 °C
تصنيف IP	IP66
الوزن	1.7 kg

الشهادات والموافقات

الشهادات

CERoHSCRNEAC

تفاصيل إضافية

قطر القرص	100 mm
لغات ورقة البيانات	EN, DE, ES, FR

جداول من ورقة البيانات

Pressure gauge	Switch contact
	Without	Magnetic snap-action contact (model 821)	Electronic contact (model 830 E)	Reed contact (model 851)
Model 736.51, with capsule	x
element		x
		x
			x

Basic information

Nominal size	■ Ø100mm ■ Ø160mm
Window	Laminated safety glass
Case
Design	Safety level 'S1' per EN 837-1:With blow-out device
Material	Stainless steel 1.4571 (316 Ti)
Ring	Bayonet ring, stainless steel
Mounting	■ Without ■ Panel mounting flange, stainless steel ■ Panel mounting flange, polished stainless steel ■ Triangular profile ring with mounting bracket, polished stainless steel ■ Surface mounting flange, stainless steel
Case filling	■ Without ■ Silicone oil
Movement	Stainless steel

Measuring element

Type of measuring element	Capsule element
Material	Stainless steel 1.4571
Leak tightness	Helium tested, leakage rate: < 5∙10 -3 mbar l/s

Accuracy specifications

Accuracy class	■ 1.6 ■ 1.0
Temperature error	On deviation from the reference conditions at the measuring system: max. ±0.6 %/10 K of full scale value
Zero point setting	Via adjustment appliance at case circumference at 12 o'clock, stainless steel (wetted)
Reference conditions
Ambient temperature	+20 °C

عرض الكل (16)

Scale range
mbar
0 ... 2.5	0 ... 4	0 ... 6	0 ... 10	0 ... 16
0 ... 25	0 ... 40	0 ... 60	0 ... 100
0 ... 0.5 0 ... 6	0 ... 1 0 ... 10	0 ... 1.6	0 ... 2.5	0 ... 4
0 ... 25	0 ... 40	0 ... 60	0 ... 100	0 ... 160
mmH 2 O			0 ... 1,000
0 ... 250 in H 2 O	0 ... 400	0 ... 600
0 ... 5	0 ... 10	0 ... 15	0 ... 20	0 ... 25
0 ... 25	0 ... 30	0 ... 40

Output signal: Contact model 821, magnetic snap-action contact

Connection method	Magnetic snap-action contact
Switching technology	■ No control unit and no supply voltage required ■ Direct switching up to 250 V, 1 A
Number of switch contacts
Span ≥ 25 mbar ...< 40 mbar 1)	Max. 2 switch contacts
Span ≥ 40 mbar	Max. 3 switch contacts 2)
Switching function	■ Separate circuits with ≥ 2 switches ■ Cable break monitoring with parallel resistance (47 kΩ or 100 kΩ) The switching function of each switch is indicated by index 1, 2 or 3
Model 821.1	Normally open (clockwise pointer motion)
Model 821.2	Normally closed (clockwise pointer motion)
Model 821.3	Change-over; one contact breaks and one contact makes simultaneously when pointer reaches set point
Switch point setting	Set pointers of the contact pressure gauges are freely adjustable over the full scale range
Setting range (recommended)	25 ... 75 %of span (0 ... 100 %onrequest)
Distance between switch points	Recommended minimum distance between 2 contacts: 20 %of span
Switch hysteresis	2 ... 5 %(typical)
Switching current	0.02 ... 0.3 A (resistive load) Permissible switch-on and switch-off current: ≤ 0.5 A
Switching voltage	AC/DC 24 ...250V
Switching power
Unfilled instruments	≤ 30 W, ≤ 50VA
Filled instruments	≤ 20 W, ≤ 20VA
Contact material	■ Silver-nickel, gold-plated

Switching voltage	Unfilled instruments	Filled instruments
	Resistive load	Inductive load	Resistive load	Inductive load
	Direct cur - rent	Alternating current	cos ϕ>0.7	Direct cur - rent	Alternating current	cos ϕ>0.7
DC 220 V / AC 230 V	100mA	120mA	65mA	65mA	90mA	40mA
DC 110 V / AC 110 V	200mA	240mA	130mA	130mA	180mA	85mA
DC 48 V / AC 48 V	300mA	450mA	200mA	190mA	330mA	130mA
DC 24 V / AC 24 V	400mA	600mA	250mA	250mA	450mA	150mA

Output signal: Contact model 830 E, electronic contact

Connection method	Electronic contact (PNP transistor)
Switching technology	■ For direct triggering of a programmable logic controller (PLC) ■ Long service life due to non-contact sensor ■ Low influence on the indication accuracy ■ Fail-safe switching at high switching frequency ■ Insensitive to corrosion
Number of switch contacts
Span ≥ 25 mbar	Max. 3 switch contacts
Switching function	Contact versions: ■ 2-wire system ■ 3-wire system The switching function of each switch is indicated by index 1 or 2
Model 830 E.1	Normally open (clockwise pointer motion)
Model 830 E.2	Normally closed (clockwise pointer motion)
Setting range (recommended)	10 ... 90 %of span (0 ... 100 %onrequest)
Distance between switch points	Up to 2 contacts can be set to an identical set point. For a version with 3 contacts this is not possible.The left (1st) or right (3rd) contact may not be set to the same set point as the oth- er 2 contacts.The required displacement is approx. 30°, optionally to the right or to the left.
Switching current	≤ 100mA
Switching voltage	DC 10 ...30V

Output signal: Contact model 851, reed switch

Connection method	Bistable reed switch
Switching technology	■ No control unit and no supply voltage required ■ Direct switching up to 250 V, 1 A ■ For direct triggering of a programmable logic controller (PLC) ■ Free from wear as without contact
Number of switch contacts
NS 100	Max. 2 switch contacts
NS 160	1 switch contact
Switching function	■ Separate circuits with ≥ 2 switches ■ Cable break monitoring with parallel resistance (47 kΩ or 100 kΩ) The switching function of each switch is indicated by index 1, 2 or 3
Model 851.3	Change-over; one contact breaks and one contact makes simultaneously when pointer reaches set point
Switch point setting	Set pointers of the contact pressure gauges are freely adjustable over the full scale range
Setting range (recommended)	10 ... 90 %of span
Distance between switch points	When using two contacts, these cannot be set to the same point. Depending on the switch- ing function, a minimum clearance of 15 ... 30° is required.
Switch hysteresis	3 ...5%
Switching current	AC/DC 1 A
Switching voltage 1)	AC/DC 250V
Switching power	60 W, 60VA
Contact material	Rhodium
Transport current	AC/DC 2 A
Inductive load cosϕ	1
Contact resistance (static)	100mΩ
Insulation resistance	109Ω
Breakdown voltage	DC 1,000V
Switching time incl. contact chatter	4.5 ms

Electrical connections 1)

Connection type	■ Cable socket, black PerVDE 0110 insulation group C/250V Cable gland M20 x 1.5 ■ Connector (instead of cable socket)
Wire cross-section	6 screw terminals + PE for 2.5 mm²
Cable diameter	→See dimensions
Pin assignment	Connection details are given on the product label of the instrument. Connection termi- nals and ground terminals are appropriately marked.
Material	PA 6 (polyamide)

Operating conditions

Medium temperature	+60 °C [+140 °F] maximum
Ambient temperature	-20 ...+60 °C [-4 ... 140 °F]
Storage temperature	-20 ...+60 °C [-4 ... 140 °F]
Pressure limitation
Steady	Full scale value
Fluctuating	0.9 x full scale value
Ingress protection of the complete instrument	IP66 per IEC/EN 60529

Logo	Description	Region
	EU declaration of conformity	European Union
	EMCdirective
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

Logo	Description	Region
	EAC (option) Pressure equipment directive	Eurasian Economic Community
	GOST Metrology, measurement technology	Russia
	KazInMetr Metrology, measurement technology	Kazakhstan
-	MTSCHS Permission for commissioning	Kazakhstan
	BelGIM Metrology, measurement technology	Belarus
	UkrSEPRO Metrology, measurement technology	Ukraine
	Uzstandard Metrology, measurement technology	Uzbekistan

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy)
Recommended calibration interval	1 year (dependent on conditions of use)

NS	Dimensions in mm[in]	Weight in kg [lb]
	a	b	D 1	D 2	d	e	G	h ±1	X	SW
100	15.5 [0.61]	49.5 [1.95]	101 [3.98]	99 [3.90]	133 [5.24}	17.5 [0.69]	G½B	170 [6.69]	37 [1.46]	22 [0.87]	1.70 [3.75]
160	15.5 [0.61]	49.5 [1.95]	161 [6.34]	159 [6.26]	133 [5.24}	17.5 [0.69]	G½B	200 [7.87]	37 [1.46]	22 [0.87]	2.20 [4.85]

	Description	Order number
910.17	Sealings →See data sheet AC 09.08	-
IV3x, IV5x	Valve manifold for differential pressure measuring instruments →See data sheet AC 09.23	-
-	Diaphragm seal	On request
