مقياس ضغط تفاضلي
الوصف
مقياس الضغط التفاضلي المدمج، الطراز 716.05، وبحجم اسمي 80 مم، تم تصميمه خصيصًا لنقاط القياس التي تحدث فيها قياسات الضغط التفاضلي بضغط تفاضلي منخفض. بالإضافة إلى ذلك، يتم ضمان حماية من زيادة التحميل حتى 16 bar، على أي من الجانبين.
اعتمادًا على فئات الدقة 2.5 % و4 %، يمكن تحديد نطاقات تدريج مختلفة. يمكن قياس ضغوط تفاضلية من 0 إلى 16 mbar ومن 0 إلى 600 mbar.
للموافقات الإضافية، راجع الصفحة 3

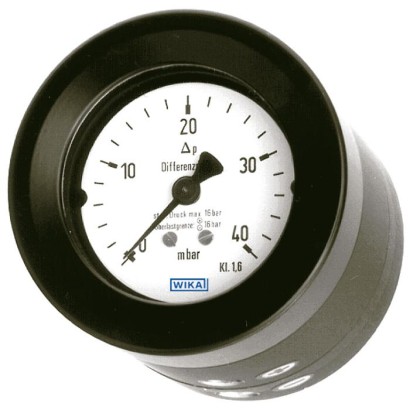

مقياس الضغط التفاضلي الطراز 716.05
يتيح مقياس الضغط التفاضلي مجموعة واسعة من خيارات التوصيل، فضلًا عن التركيب على اللوحة، وبالتالي يمكن استخدامه في العديد من التطبيقات لقياس المستوى.
المزايا
- مدى قياس فرق الضغط من 0 … 16 mbar
- ضغط تشغيل مرتفع (الضغط الساكن) وأمان تحميل زائد مرتفع حتى 16 bar
- خيارات عديدة للتركيب وشكل التوصيل وموضع التوصيل
الأسئلة والأجوبة
ما هي نطاقات القياس المتاحة لهذا المقياس؟
يتوفر الطراز 716.05 بنطاقات قياس من 0 … 16 mbar، ومن 0 … 25 mbar، ومن 0 … 40 mbar، وحتى 0 … 600 mbar.
ما مدى دقة القياس؟
تتراوح فئة الدقة بين 2.5 و4.0 وفق المعيار EN 837-1، ويمكن تحديد نطاقات تدريج مختلفة اعتمادًا على فئتي الدقة.
ما نوع صلصة القياس؟
يتميز المقياس بصلصة قياس أنثوية G ⅛، مع خيارات متعددة لشكل التوصيل وموقعه وطريقة التركيب.
ما الوسائط المناسبة لقياسها بهذا المقياس؟
الوسائط الشفافة والنظيفة غير اللزجة وغير العدوانية، مثل الهواء في أنظمة التهوية والتدفئة.
ما حدود درجات الحرارة للتشغيل؟
يمكن تشغيل المقياس ضمن نطاق درجة حرارة محيطية من -15 … +60 °C، ونطاق درجة حرارة وسط من -15 … +70 °C.
ما مستوى الحماية ضد دخول الغبار والماء؟
يتميز المقياس بدرجة حماية IP66، وهو مناسب لظروف التشغيل الصناعية القاسية.
هل يحمل المقياس موافقات معتمدة؟
نعم، يحمل الطراز موافقات EAC وGOST وMTSCHS وUkrSEPRO وUzstandard وCPA وCRN.
ما الذي يميز هذا الطراز عن المقاييس المجاورة له؟
إنه إصدار مدمج بحجم اسمي NS 80 مصمم خصيصًا للضغوط التفاضلية المنخفضة جدًا مع أمان عالٍ ضد التحميل الزائد حتى 16 bar، فضلًا عن مجموعة واسعة من خيارات التوصيل والتركيب على اللوحة لاستخدامه أيضًا في تطبيقات قياس المستوى.
| الطراز | 716.05 |
| السلسلة | 716 |
| النوع الفرعي | Differential pressure gauge |
| نطاق الضغط | 0…16 mbar · 0…25 mbar · 0…40 mbar · 0…600 mbar |
| فئة الدقة | 2.5, 4.0 |
| معيار الدقة | EN 837-1 |
| وصلة العملية | G ⅛ female |
| درجة حرارة العملية | −15…+70 °C |
| مادة العلبة | Aluminium |
| مادة الأجزاء الملامسة | Stainless steel, Copper alloy, Aluminium, Argentan |
| مادة الإحكام | NBR, Silicone rubber |
| حرارة المحيط | −15…+60 °C |
| تصنيف IP | IP66 |
| الوزن | 0.64 kg |
| الشهادات | EACGOSTMTSCHSUkrSEPROUzstandardCPACRN |
| قطر القرص | 80 mm |
| لغات ورقة البيانات | EN |
| Logo | Description | Country |
|---|---|---|
| EAC (option) Pressure equipment directive | Eurasian Economic Community | |
| GOST Metrology, measurement technology | Russia | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| UkrSEPRO Metrology, measurement technology | Ukraine | |
| Uzstandard (option) Metrology, measurement technology | Uzbekistan | |
| - | CPA Metrology, measurement technology | China |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
