WIKA · قياس الضغط · العائلة 532
مقياس ضغط مطلق مع جهات تلامس/مفاتيح
لصناعة العمليات، NS 100 و160
النطاق
0…25 mbar
الخرج
4-20mA · 0-10V
الدقة
1.6
الحماية
IP54
CERoHSREACHGOSTKazInMetrMTSCHSBelGIMCPACRNEACEMCPressure Equipment DirectiveEx ia IIC T6/T5/T4 Gb[II 2G Ex ia IIC T6/T5/T4 Gb][II 2D Ex ia IIIB T135°C Db][Ex ia IIC T6/T5/T4 Gb][Ex ia IIIB T135°C Db]II 2G Ex ia IIC T6/T5/T4II 2D Ex ia IIIB T135°C DbII2G Ex ia IIC T6/T5/T4 GbII2D Ex ia IIIB T135°C DbEx ia IIIB T135°C Db
السعر
حسب الطلب
يعتمد على التكوين
الوصف
حيثما يلزم بيان ضغط العملية محليًا وفي الوقت نفسه يلزم تبديل الدوائر، فإن طراز 532.5x switchGAUGE يجد استخدامه.
تقوم جهات التلامس الخاصة بالمفتاح (جهات تلامس إنذار كهربائية) بفتح أو إغلاق الدوائر اعتمادًا على موضع المؤشر الخاص بأجهزة القياس التي تقوم بالبيان. يمكن ضبط جهات التلامس على كامل مدى نطاق السلم (انظر DIN 16085)، ويتم تركيبها بشكل أساسي أسفل القرص، على الرغم من أنها قد تكون أيضًا جزئيًا فوق القرص. يتحرك مؤشر الجهاز (مؤشر القيمة الفعلية) بحرية عبر كامل مدى السلم، مستقلًا عن الضبط.
يمكن ضبط المؤشر المُعدَّل باستخدام مفتاح ضبط قابل للإزالة داخل النافذة.
للموافقات الإضافية، راجع الصفحة 9

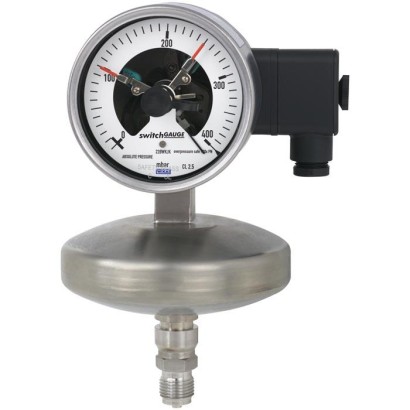

مقياس ضغط مطلق طراز 532.53 مع جهة تلامس مفتاح طراز 831.21
يمكن أيضًا ضبط جهات التلامس المكوّنة من عدة جهات لتعمل عند نقطة ضبط واحدة. يتم تفعيل جهة التلامس عندما ينتقل مؤشر القيمة الفعلية إلى ما يتجاوز أو إلى ما دون نقطة الضبط المطلوبة.
يُصنَّع مقياس الضغط وفقًا لـ DIN 16085 ويستوفي جميع متطلبات المعايير ذات الصلة (EN 837-3) واللوائح الخاصة بالعرض الميداني لضغط التشغيل الخاص بمعدات/أوعية الضغط.
كجهات تلامس للمفتاح، تتوفر جهات تلامس مغناطيسية بنظام القَفْز (snap-action)، ومفاتيح القصب (reed switches)، وجهات تلامس حثّية، وجهات تلامس إلكترونية. يمكن استخدام جهات التلامس الحثّية في المناطق الخطرة.
المزايا
- أمان تحمّل زائد مرتفع وعمر تشغيلي طويل بفضل مانع التسرب المعدني لحجرة الوسط
- حجرة الوسط محمية ضد الوصول غير المصرح به
- متوفر أيضاً بعلبة معبأة بسائل لتحملات ضغط ديناميكية عالية أو اهتزازات
- أجهزة بنقاط اتصال حثية للاستخدام في المناطق الخطرة
- أجهزة ذات ملامس تبديل لتطبيقات PLC
الأسئلة والأجوبة
ما نطاقات الضغط المتوفرة لهذا الجهاز؟
يتوفر الجهاز بنطاقي قياس: 0 … 25 mbar و0 … 25 bar.
ما دقة القياس؟
فئة الدقة 1.6 وفق المعيار EN 837-3.
ما هي وصلات العملية المتاحة؟
G ½ B، ½ NPT (أنثى أيضًا)، وشفة توصيل مفتوحة DN 25 PN 25 وفق EN 1092-1 شكل B أو DIN 2501 شكل D، بالإضافة إلى شفة صغيرة DN 10 وDN 16 لتطبيقات التفريغ.
هل يمكن استخدامه في المناطق الخطرة؟
نعم، تتوفر نسخ بجهات تلامس حثّية مع حماية من الانفجار مثل Ex ia IIC T6/T5/T4 Gb وII 2D Ex ia IIIB T135°C Db.
ما أنواع وسائط القياس التي تتحملها الأجزاء المبللة؟
الأجزاء المبللة متوفرة من Stainless steel 316Ti أو Stainless steel 316L أو سبيكة NiCr (Inconel) أو Monel، حسب متطلب التطبيق.
ما هي حدود درجات الحرارة للتشغيل؟
درجة حرارة الوسط من +10 … +200 °C، ودرجة الحرارة المحيطية من -40 … +60 °C.
كم عدد جهات التلامس وما وظائفها؟
يتوفر حتى 4 جهات تلامس بوظائف: مفتوح عادةً (NO)، مغلق عادةً (NC)، وتحويل (change-over).
ما الذي يميز طرز 532.5x switchGAUGE؟
يجمع بين البيان المحلي للضغط المطلق المستقل عن الضغط الجوي وتبديل الدوائر عبر جهات تلامس مغناطيسية بنظام القَفْز أو مفاتيح قصب أو جهات حثّية أو إلكترونية، مع خيار علبة ممتلئة بالسائل للأحمال الديناميكية والاهتزازات.
التعريف
| الطراز | 532.52, 532.53, 532.54 |
| السلسلة | 532 |
| النوع الفرعي | Absolute pressure gauge with switch contacts |
نطاق القياس
| نطاق الضغط | 0…25 mbar · 0…25 bar |
دقة القياس
| فئة الدقة | 1.6 |
| معيار الدقة | EN 837-3 |
ظروف العملية
| وصلة العملية | Open connecting flange DN 25 PN 25 per EN 1092-1, form BOpen connecting flange DN 25 PN 25, DIN 2501, form D per DIN 2526Small flange for vacuum applications DN 10Small flange for vacuum applications DN 16G ½ B½ NPT½ NPT femaleG1/2B1/2NPT1/2NPT femaleDN25 PN25 per EN1092-1, form BDN25 PN25, DIN2501, form D per DN2526DN10DN16 |
| درجة حرارة العملية | +10…+200 °C |
الخصائص الكهربائية
| إشارة الخرج | 4-20mA · 0-10V |
| التغذية | DC 10 ... 30 V |
| وصلة كهربائية | Cable socket PA 6, black, M20 x 1.5, 6 screw terminals + PE |
| وظيفة التبديل | Normally open, normally closed, change-over |
| نقاط التبديل | 4 |
المواد
| مادة العلبة | Stainless steel |
| مادة الأجزاء الملامسة | Stainless steel 316Ti, NiCr alloy (Inconel), Stainless steel 316L, Monel |
بيئة التشغيل
| حرارة المحيط | −40…+60 °C |
| تصنيف IP | IP54 |
الشهادات والموافقات
| الشهادات | CERoHSREACHGOSTKazInMetrMTSCHSBelGIMCPACRNEACEMCPressure Equipment Directive |
| حماية الانفجار | Ex ia IIC T6/T5/T4 Gb[II 2G Ex ia IIC T6/T5/T4 Gb][II 2D Ex ia IIIB T135°C Db][Ex ia IIC T6/T5/T4 Gb][Ex ia IIIB T135°C Db]II 2G Ex ia IIC T6/T5/T4II 2D Ex ia IIIB T135°C DbII2G Ex ia IIC T6/T5/T4 GbEx ia IIIB T135°C Db |
تفاصيل إضافية
| قطر القرص | 100 mm |
| لغات ورقة البيانات | EN |
جداول من ورقة البيانات
Models 532.52, 532.53 and 532.54
| Design | Mechanical absolute pressure gauge per DIN 16002 | |
|---|---|---|
| Nominal size inmm | ■ 100 ■ 160 | |
| Accuracy class | 1.6 (model 532.53) Option: ■ 1.0 (model 532.52) 1) ■ 2.5 (model 532.54) The measurement accuracy is ensured for ambient pressure fluctuations between 955 and 1,065 mbar (min. and max. of atmospheric pressure) | |
| Scale ranges | 0 ... 25 mbar 2) to 0 ... 25 bar absolute pressure [0 ... 0.36 psi to 0 ... 3,600 psi absolute pressure] | |
| Scale | Single scale Option: Dual scale | |
| Pressure limitation | ||
| Steady | Full scale value | |
| Fluctuating | 0.9 x full scale value | |
| Overload safety | 10 x full scale value, max. 25 bar absolute pressure, min. 1 bar absolute pressure Option: 20 x full scale value, max. 25 bar absolute pressure, min. 1 bar absolute pressure | |
| Process connection with lower measuring flange | ■ G½B ■ ½NPT ■ ½NPTfemale ■ Open connecting flange DN 25 PN 25 per EN 1092-1, form B ■ Open connecting flange DN 25 PN 25, DIN 2501, form D per DIN 2526 ■ Small flange for vacuum applications DN 10 ■ Small flange for vacuum applications DN 16 Further threaded connections and open connecting flanges on request | |
| Permissible temperature ²⁾ | ||
| Medium | +100 °C [+212 °F] maximum Option: +200 °C [+392 °F] maximum | |
| Ambient | -20 ...+60 °C [-4 ... 140 °F] Option: -40 ...+60 °C (silicone oil filling) ¹⁾ | |
| Temperature effect | When the temperature of the measuring system deviates from the reference temperature (+20 °C): max. ±0.8 %/10 K of full scale value | |
| Case | Version S1 per EN 837:With blow-out device in case back Option: Safety version S3 per EN 837:With solid baffle wall (Solidfront) and blow-out back (models 532.32, 532.33, 532.34) Instruments with liquid filling with compensating valve to vent case | |
| Case filling | Without Option: With silicone oil M50 case filling, ingress protection IP65 (models 533.52, 533.53, 533.54) | |
| Wetted materials | ||
| Diaphragm element (pressure element) | ≤ 0.25 bar: Stainless steel 316Ti > 0.25 bar: NiCr alloy (Inconel) | Option: Wetted parts from Monel 1) |
| Media chamber with process connection | Stainless steel 316L | (models 56x.3x, 56x.5x) |
Models 532.52, 532.53 and 532.54
| Non-wetted materials | |
|---|---|
| Case, movement, bayonet ring | Stainless steel |
| Dial | Aluminium, white, black lettering |
| Instrument pointer | Aluminium, black |
| Set pointer | Aluminium, red |
| Window | Laminated safety glass |
| Ingress protection per IEC/EN 60529 | IP54 Option: IP65 |
| Mounting | Rigid measuring lines Option: ■ Panel or surface mounting flange ■ Instrument mounting bracket for wall or pipe mounting |
| Electrical connection | Cable socket PA 6, black PerVDE 0110 insulation group C/250V Cable gland M20 x 1.5 Strain relief 6 screw terminals + PE for conductor cross-section 2.5 mm² For dimensions see page 10 others on request |
| Measuring span 1) | Max. number of contacts | Switching current range I | Switch version ²⁾ |
|---|---|---|---|
| ≥ 25 mbar | 2 | 0.02 ... 0.3 A | L |
| ≥ 40 mbar | 4 | 0.02 ... 0.3 A | L |
| Characteristics | Unfilled instruments Resistive load | Filled instruments |
|---|---|---|
| Rated operating voltage U eff | ≤ 250V | ≤ 250V |
| Rated operating current | ||
| Switch-on current | ≤ 0.5 A | ≤ 0.5 A |
| Switch-off current | ≤ 0.5 A | ≤ 0.5 A |
| Continuous current | ≤ 0.3 A | ≤ 0.3 A |
| Switching power | ≤ 30W/ ≤ 50VA | ≤ 20W/ ≤ 20VA |
عرض الكل (18)
| Operating voltage | Unfilled instruments | Filled instruments | ||||
|---|---|---|---|---|---|---|
| Resistive load | Inductive load | Resistive load | Inductive load | |||
| Direct current | Alter- nating current | cos ϕ>0.7 | Direct current | Alter- nating current | cos ϕ>0.7 | |
| DC 220 V / AC 230 V | 100mA | 120mA | 65mA | 65mA | 90mA | 40mA |
| DC 110 V / AC 110 V | 200mA | 240mA | 130mA | 130mA | 180mA | 85mA |
| DC 48 V / AC 48 V | 300mA | 450mA | 200mA | 190mA | 330mA | 130mA |
| DC 24 V / AC 24 V | 400mA | 600mA | 250mA | 250mA | 450mA | 150mA |
| Measuring span 1) | Max. number of contacts |
|---|---|
| ≥ 25 mbar | 3 |
| Model | Version | Ex version |
|---|---|---|
| 904.28 KFA6 - SR2 - Ex1.W | 1 contact | yes |
| 904.29 KFA6 - SR2 - Ex2.W | 2 contacts | yes |
| 904.30 KHA6 - SH - Ex1 | 1 contact | yes - safety equipment |
| 904.33 KFD2 - SH - Ex1 | 1 contact | yes - safety equipment |
| 904.25 MSR 010-I | 1 contact | no |
| 904.26 MSR 020-I | 2 contacts | no |
| 904.27 MSR 011-I | Two-point control | no |
| Measuring span 1) | Max. number of contacts |
|---|---|
| ≥ 25 mbar | 3 |
Characteristics
| Contact version | Normally open, normally closed |
|---|---|
| Type of output | PNP transistor |
| Operating voltage | DC 10 ...30V |
| Residual ripple | max.10% |
| No-load current | ≤ 10mA |
| Switching current | ≤ 100mA |
| Residual current | ≤ 100 µA |
| Voltage drop (with I max. ) | ≤ 0.7V |
| Reverse polarity protection | Conditional U B (the switched output 3 or 4 must never be set directly to minus) |
| Anti-inductive protection | 1 kV, 0.1 ms, 1 kΩ |
| Oscillator frequency | approx. 1,000 kHz |
| EMC | per EN 60947-5-2 |
| Measuring span 1) | Case version | Max. number of contacts |
|---|---|---|
| ≥ 25 mbar | S1, S3 | 2 |
| Characteristics | |
|---|---|
| Contact version | Change-over contact |
| Type of contact | Bistable |
| Max. switching voltage | AC/DC 250V |
| Min. switching voltage | Not required |
| Switching current | AC/DC 1 A |
| Min. switching current | Not required |
| Transport current | AC/DC 2 A |
| cosϕ | 1 |
| Switching power | 60W/VA |
| Contact resistance (static) | 100mΩ |
| Insulation resistance | 10 9 Ω |
| Breakdown voltage | DC 1,000V |
| Switching time incl. contact chatter | 4.5 ms |
| Contact material | Rhodium |
| Switch hysteresis | 3 ...5% |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective ■ Pressure equipment directive ■ ATEX directive (directive) ¹⁾ Hazardous areas - Ex ia Gas [II 2G Ex ia IIC T6/T5/T4 Dust [II 2D Ex ia IIIB T135°C Db] | European Union | |
| IECEx (option) 1) Hazardous areas - Ex ia Gas [Ex ia IIC T6/T5/T4 Gb] | International | |
| EAC (option) ■ EMCdirective ■ Pressure equipment directive ■ Low voltage directive ■ Hazardous areas | Eurasian Economic Community | |
| GOST (option) Metrology, measurement technology | Russia | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| BelGIM (option) Metrology, measurement technology | Belarus | |
| - | CPA Metrology, measurement technology | China |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| Process connection | Dimensions inmm | ||||||
|---|---|---|---|---|---|---|---|
| h ±1 | H | S2 | S3 | S4 | S5 | S6 | |
| G½B | 177 | 66 | 6 | 20 | 3 | 17 | 17.5 |
| ½NPT | 176 | 65 | - | 19 | - | - | - |
| Type of contact | Dimensions inmm | |
|---|---|---|
| X | Y | |
| Single or double contact | 88 | 55 |
| Double (change-over) contact | 113 | 80 |
| Triple contact | 96 | 63 |
| Quadruple contact | 113 | 80 |
| Process connection | Dimensions inmm | ||||||
|---|---|---|---|---|---|---|---|
| h ±1 | H | S2 | S3 | S4 | S5 | S6 | |
| G½B | 207 | 66 | 6 | 20 | 3 | 17 | 17.5 |
| ½NPT | 206 | 65 | - | 19 | - | - | - |
| Type of contact | Dimensions inmm X |
|---|---|
| Single or double contact | 102 |
| Double (change-over) contact | 116 |
| Triple contact | 102 |
| Quadruple contact | 116 |
| Process connection | Dimensions inmm | ||||||
|---|---|---|---|---|---|---|---|
| h ±1 | H | S2 | S3 | S4 | S5 | S6 | |
| G½B | 185 | 58 | 6 | 20 | 3 | 17 | 17.5 |
| ½NPT | 184 | 57 | - | 19 | - | - | - |
| Process connection | Dimensions inmm | ||||||
|---|---|---|---|---|---|---|---|
| h ±1 | H | S2 | S3 | S4 | S5 | S6 | |
| G½B | 215 | 58 | 6 | 20 | 3 | 17 | 17.5 |
| ½NPT | 214 | 57 | - | 19 | - | - | - |
القطاع
الصناعات الميكانيكية
قياس الضغط بشكل مستقل عن تقلبات الضغط الجوي · مراقبة المضخات التفريغية وآلات التغليف وضغوط التكاثف، وتحديد ضغط البخار في السوائل
