مقياس ضغط أنبوب بورْدون مع جهات تلامس (مفاتيح)
الوصف
الطراز 230.15 هو مقياس ضغط بأنبوب بورْدون مع حتى 2 من جهات التلامس Reed، الطراز 851. وقد تم تصميمه لتطبيقات عالية النقاوة التي تتطلب مخرجات مراقبة منفصلة للأنظمة المثبتة عالميًا وتطبيقات السلامة الحيوية.
يمكن ضبط نقطة التبديل بسهولة عن طريق إزالة الغطاء/النافذة ووضع مؤشر العلامة على القيمة المطلوبة على محيط القرص.

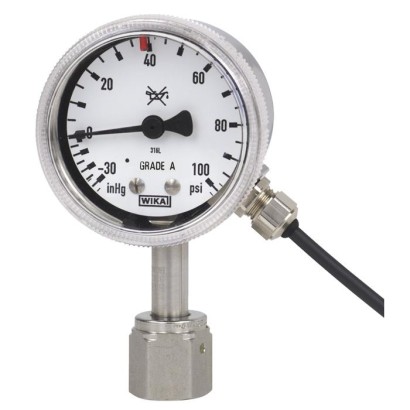

الشكل يسارًا: الطراز 230.15 مع 1 جهة تلامس الطراز 851.3 الشكل يمينًا: الطراز 230.15 مع 2 جهة تلامس الطراز 851.33
يخضع مقياس الضغط لاختبار تسرب الهيليوم، كما تم تلميع الأجزاء الداخلية كهربائيًا (electropolished) لتلبية معايير النقاوة على نحو أمثل. يتوافق الجهاز مع معايير SEMATECH وSEMI لضمان جودة التطبيقات التي تتطلبها.
وبفضل خصائص UHP هذه، فإن الجهاز مناسب لصناعات أشباه الموصلات ولوحات العرض المسطحة، ولأنظمة توزيع الغازات المختلفة، وكذلك لتطبيقات الغازات الطبية.
المزايا
- حتى تلامسات Reed عدد 2، نوع SPDT
- نقاط المفتاح قابلة للضبط في الموقع
- الأجزاء الملامسة للوسط من الفولاذ المقاوم للصدأ 316L مع وصليات إحكام وجهية
- الأجزاء الداخلية والغلاف مصقولة إلكتروليتياً، تشطيب السطح الداخلي حتى Ra < 0.25 μm [Ra < 10 μin]
- مدى المقاييس من -30 inHg ... 45 psi إلى 0 ... 6,000 psi
الأسئلة والأجوبة
ما هي نطاقات القياس المتاحة لهذا المقياس؟
تتوفر نطاقات من 0 ... 60 psi إلى 0 ... 6,000 psi، بالإضافة إلى نطاقات تفريغ ومركبة مثل -30 inHg ... 45 psi و-30 ... 300 psi.
ما دقة هذا المقياس؟
فئة الدقة ±2.5 % من مدى القياس، وفقاً للمعيار ASME B40.100.
ما هي وصلات العملية المتاحة؟
تشمل ¼ NPT male و¼ weld stub وVCR-compatible face seal و9/16-18 UNF swivel male أو female face seal، بالإضافة إلى وصلات swivel أخرى بمقاس ¼.
هل يمكن استخدامه مع وسائط عدوانية؟
نعم، فهو مصمم للوسائط الغازية والسائلة بما فيها الوسائط العدوانية، حيث تكون الأجزاء المبللة من Stainless steel 316L مع وصلات بنوع face seal.
ما مستوى الحماية من دخول الأجسام والماء؟
مستوى الحماية IP20، لذا يجب تركيب الجهاز في بيئة محمية.
ما التصاريح الخاصة بالمناطق الخطرة؟
الجهاز معتمد وفق ATEX وIECEx وFM، بتصنيف Ex ic IIC T6 Gc وClass I, Division 2, Groups A, B, C, D.
كيف يتم ضبط نقاط التبديل؟
يمكن ضبط نقاط التبديل بسهولة في الموقع عن طريق إزالة الغطاء/النافذة ووضع مؤشر العلامة على القيمة المطلوبة على محيط القرص، ويُقدَّم الجهاز بوظيفة تبديل واحدة SPDT (model 851.3) أو بوظيفتين SPDT (model 851.33). ---
| الطراز | 230.15 |
| السلسلة | 230 |
| النوع الفرعي | With switch contacts |
| نطاق الضغط | 0…300 psi · 0…400 psi · 0…500 psi · 0…600 psi · 0…800 psi · 0…1000 psi · 0…1500 psi · 0…2000 psi · 0…3000 psi · 0…4000 psi · 0…5000 psi · 0…6000 psi · 0…60 psi · 0…100 psi · 0…150 psi · 0…200 psi · 0…250 psi · -30…45 inHg · 0…160 psi |
| فئة الدقة | ±2.5 % of measuring span |
| معيار الدقة | ASME B40.100 |
| وصلة العملية | ¼ fixed male¼ weld stub¼ NPT male¼ swivel male or female face sealVCR-compatible face seal9/16-18 UNF swivel male or female face seal¼ swivel male face seal¼ swivel female face seal9/16-18 UNF swivel male9/16-18 UNF swivel female |
| درجة حرارة العملية | ≤ +100 °C |
| إشارة الخرج | SPDT |
| وصلة كهربائية | Cable gland M8 x 1.25, 3 m cable, flying leads |
| وظيفة التبديل | 1 x SPDT (model 851.3), 2 x SPDT (model 851.33) |
| نقاط التبديل | 2 |
| مادة العلبة | Stainless steel 304 |
| مادة الأجزاء الملامسة | Stainless steel 316L |
| حرارة المحيط | −40…+40 °C |
| تصنيف IP | IP20 |
| الشهادات | RoHSCEEMCPressure Equipment DirectiveLow Voltage DirectiveATEXIECExFM |
| حماية الانفجار | Ex ic IIC T6 GcAEx/Ex ic IIC GC; Class I, Division 2, Groups A, B, C, DII 3G Ex ic IIC T6 Gc |
| قطر القرص | 50 mm |
| لغات ورقة البيانات | EN |
| Design | Bourdon tube pressure gauge per ASME B40.100 | |||
|---|---|---|---|---|
| Nominal size (NS) | 2.0" [50 mm] | |||
| Accuracy class | Indication: Switch: | ±2,5 %of measuring span according to ASME B40.100 (Grade A) ±5 %of measuring span at switch point | ||
| Scale range | ■ -30 inHg ■ -30 inHg ■ -30 inHg ■ -30 inHg ■ -30 inHg ■ -30 inHg | ...+45 psi ...+60 psi ...+100 psi ...+160 psi ...+200 psi ...+300 psi | ■ 0 ... 300 psi ■ 0 ... 400 psi ■ 0 ... 500 psi ■ 0 ... 600 psi ■ 0 ... 800 psi ■ 0 ... 1,000 psi | 0 ... 1,500 psi 0 ... 2,000 psi 0 ... 3,000 psi 0 ... 4,000 psi 0 ... 5,000 psi 0 ... 6,000 psi 1) |
| Pressure limitation | Steady: Full scale value Fluctuating: ¾xfull scale value Short time: 2/3 x full scale value | |||
| Permissible temperature range Medium Ambient | ≤ 212 °F [≤ 100 °C] -40 ...+104 °F [-40 ...+40 °C] | |||
| Temperature effect | When the temperature at the measuring system deviates from the reference temperature +68 °F [+20 °C]: max. ±0.4 %/10 K of full scale value | |||
| Ingress protection | IP20 per IEC/EN 60529 | |||
| Process connection Material Connection location Thread | VCR-compatible face seal fittings Face seal nut: Stainless steel 316, Option: Gall resistant (Nitronic ® 60) Face seal gland: Stainless steel 316L Lower mount (LM) or center back mount (CBM) ¼swivel male or female face seal, ¼fixed male, ¼weld stub, 9/16-18 UNF swivel male or female face seal Option:¼NPTmale | |||
| Pressure element | Stainless steel 316L C-type or helical type | |||
| Material of wetted parts | Stainless steel 316L, electropolished | |||
| Surface roughness of wetted parts | Ra ≤ 0.25 μm [10 μin] For process connection ¼NPTmale:Ra ≤ 0.5 μm [20 μin] | |||
| Level of cleanliness | Clean for semiconductor applications in accordance with SEMI / SEMATEC. Cleaned and packaged in class 100/10 cleanroom Packaged in two bags Purged with nitrogen Protective cap over threaded connection | |||
| Movement | Stainless steel | |||
| Dial | Aluminium, white, black lettering with pointer stop pin | |||
| Case | Stainless steel 304, electropolished | |||
| Pointer | ||||
| Window | Aluminium, black Polycarbonate, Screw-fitted on case (twist lock) |
| Design | Reed switch contact |
|---|---|
| Switching function | Contact model 851.3: 1 x SPDT (change-over contact);SP1 Contact model 851.33: 2 x SPDT (change-over contact);SP1 and SP2 |
| Switch point setting | The instrument should be disconnected from the monitoring device and the window unscrewed. The switch is set via the mark pointer on the dial's circumference.The set value of the switch point is adjustable up to 80% of the scale range,15% from low end and 5% from high end of scale. |
| Electrical rating Switching voltage Switching current Switching power | ≤ AC 24V / DC 24V ≤ 0.5 A ≤ 10VA/W |
| Electrical connection | Cable gland M8 x 1.25, with 3 m( cable long (10 ft), wire cross section 0.14 mm² (26 AWG) with flying leads |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective ■ Pressure equipment directive ■ Low voltage directive ■ RoHS directive ■ ATEX directive (option) Hazardous areas - Ex ic Gas [II 3G Ex ic IIC T6 Gc] | European Union | |
| IECEx (option) Hazardous areas - Ex ic Gas [Ex ic IIC T6 Gc] | International | |
| FM (option) Hazardous areas AEx/Ex ic IIC GC;Class I, Division 2, Groups A, B, C, D | USA and Canada |
