مقياس ضغط للغوص (فينومتر)
الوصف
تفي مقياسـات الضغط هذه بأعلى المعايير من حيث الجودة والموثوقية في تطبيقات الغوص. يُعدّ مقياس الفينومتر المدمج مكوّنًا من معدات الغوص لقياس ضغط الأسطوانة.
بفضل تدريج المقياس الدقيق، يكون الضغط مقروءًا بشكل ممتاز. ومن خلال زمن التلاشي الطويل، يجعل القرص الفوسفوري أيضًا القراءة أسهل في ظروف الإضاءة الضعيفة.
لأجل سلامة الغواص، يتم استخدام نافذة من بولي كربونات مقاوم للتكسر.

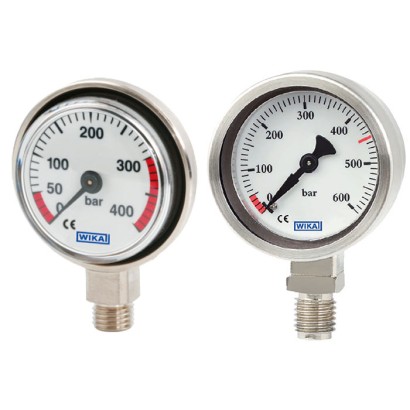

Fig. left: Model 216.06.050
Fig. right: Model 216.40.050
Seite 1 von 5
المزايا
- امتثال كامل لـ DIN EN 250 وDIN EN 13949 وDIN EN 14143
- الموديل 216.06.050 مناسب لأعماق الغوص حتى 500 m [1,640 ft]
- تصميم مدمج
- مقاومة عالية للصدمات للنافذة المصنوعة من البولي كربونات
- ميناء مضيء بالفسفرة
الأسئلة والأجوبة
ما هو نطاق ضغط هذا المقياس؟
متوفر بنطاقات 0 … 400 bar و0 … 600 bar (أو ما يعادلها 0 … 5800 psi)، حسب الطراز.
ما هي دقة القراءة؟
دقة القراءة وفق المعيار EN 250.
ما هو عمق الغوص الأقصى المدعوم؟
الطراز 216.06.050 مناسب لأعماق غوص تصل إلى 500 m [1,640 ft].
ما هي وسائط التشغيل المتوافقة؟
المناسب للهواء المضغوط والنيتروكس والأكسجين.
ما هي وصلات العملية المتاحة؟
7/16-20 UNF ذكر، G 1/8 B ذكر، وM12 x 1.5 ذكر.
هل يحمل المقياس شهادات؟
نعم: DIN EN 250، DIN EN 13949، DIN EN 14143، وعلامة CE.
ما الذي يميز هذا المقياس في ظروف الإضاءة الضعيفة؟
القرص الفوسفوري ذو زمن التلاشي الطويل يجعل القراءة ممكنة في الإضاءة الضعيفة تحت الماء.
ما الذي يحمي النافذة من الكسر؟
نافذة من البولي كربونات ذات مقاومة عالية للصدمات والتكسر.
| الطراز | 216.06.050 |
| السلسلة | 216 |
| النوع الفرعي | Mechanical pressure gauge |
| نطاق الضغط | 0…400 bar · 0…5800 psi · 0…600 bar |
| فئة الدقة | Indication accuracy per EN 250 |
| معيار الدقة | EN 250 |
| وصلة العملية | 7/16-20 UNF, male threadG ⅛ B, male threadM12 x 1.5, male threadG 1/8 B, male thread |
| مادة العلبة | Brass, nickel-plated |
| مادة الأجزاء الملامسة | Copper alloy, Stainless steel |
| حرارة المحيط | +20…+20 °C |
| الوزن | 0.11 kg |
| الشهادات | DIN EN 250DIN EN 13949DIN EN 14143CE |
| قطر القرص | 50 mm |
| لغات ورقة البيانات | DE, EN |
| Standard | ■ DIN EN 250, respiratory equipment for use with compressed air ■ DIN EN 14143, respiratory equipment, self-contained re-breathing apparatus ■ DIN EN 13949, respiratory equipment for use with compressed Nitrox and oxygen |
|---|---|
| Diving depth | |
| Model 216.06.050 | ≤ 100 m[328 ft] |
| Model 216.40.050 | ≤ 500 m[1,640 ft] |
| Nominal size (NS) | Ø50 mm[2"] |
| Connection location | Lower mount (radial) |
| Window | Polycarbonate |
| Case | Brass, nickel-plated |
| Movement | Copper alloy |
| Type of measuring element | Bourdon tube, helical type |
|---|---|
| Material | |
| Model 216.06.050 | Copper alloy |
| Model 216.40.050 | Stainless steel |
| Accuracy class | Indication accuracy per EN 250 |
|---|---|
| Temperature error | On deviation from the reference conditions at the measuring system: ≤ ±0.4 %per 10 °C [≤ ±0.4 %per 18 °F] of full scale value |
| Reference conditions | |
| Ambient temperature | +20 °C [68 °F] |
| Scale range | ||
|---|---|---|
| Model 216.06.050 | Maximum 0 ... 400 bar [5,800 psi] | |
| Model 216.40.050 | Maximum 0 ... 600 bar [8,700 psi] | |
| Dial | ||
| Scale colour | Black | |
| Material | Model 216.06.050 | Plastic |
| Model 216.40.050 | Aluminium | |
| Version | Phosphorescent background with long fade-out time | |
| Other scales or customer-specific dials, e.g. with red mark, circular arcs or circular sectors, on request | ||
| Pointer | ||
| Instrument pointer | Model 216.06.050 | Aluminium, black |
| Model 216.40.050 | Copper alloy, black | |
| Mark pointer/drag pointer | ■ Without ■ Red mark pointer on dial, | fixed |
| Pointer stop pin | At zero point |
عرض الكل (6)
| G | Dimensions in mm[in] | ||||||
|---|---|---|---|---|---|---|---|
| D | a | b ±0.5 [0.02] | e | h ±1 [0.04] | S3 | SW | |
| G⅛B | 49.5 [1.95] | 6 [0.24] | 22 [0.87] | 12.5 [0.49] | 41 [1.61] | 12.5 [0.49] | 12 [0.47] |
| 7/16-20 UNF | 49.5 [1.95] | 6 [0.24] | 22 [0.87] | 12.5 [0.49] | 41 [1.61] | 7.5 [0.30] | 12 [0.47] |
| G | Dimensions in mm[in] | |||||||
|---|---|---|---|---|---|---|---|---|
| D1 | D2 | a | b ±0.5 [0.02] | h ±1 [0.04] | h1 ±0.5 [0.02] | S3 | SW | |
| G⅛B | 51 [2.01] | 48 [1.89] | 10.5 [1.17] | 40 [1.57] | 47 [1.85] | 32 [1.26] | 10 [0.39] | 14 [0.55] |
| M12 x 1.5 | 51 [2.01] | 48 [1.89] | 10.5 [1.17] | 40 [1.57] | 50 [1.97] | 32 [1.26] | 13 [0.51] | 14 [0.55] |
