WIKA · قياس الضغط · العائلة 11x.28, 13x.28

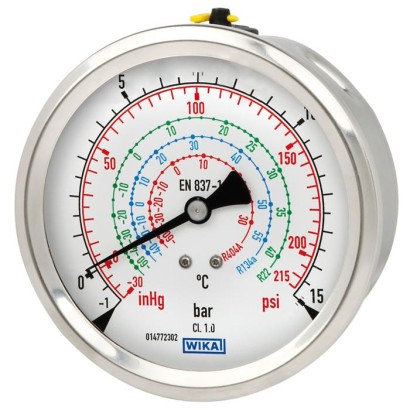

مقياس ضغط أنبوب بورْدون، من سبيكة نحاس أو من الفولاذ المقاوم للصدأ
لتقنية التبريد، NS 80 [3"]
النطاق
-0.1…3 MPa
الدقة
1.6
الحماية
IP54
PEDEN 837-1CRN
السعر
حسب الطلب
يعتمد على التكوين
الوصف
تستند موازين الضغط هذه إلى نظام القياس المثبت بأنبوب بورْدون. عند تطبيق الضغط، يتم نقل تمدد أنبوب بورْدون، المتناسب مع الضغط الوارد، إلى الحركة ويُعرض على المؤشر.
تستخدم موازين ضغط أنبوب بورْدون في تقنية التبريد العلاقة المباشرة بين الضغط ودرجة الحرارة للإشارة إلى كلٍ من ضغط البخار ودرجة حرارة البخار. يشير مقياس متعدد الدرجات إلى ضغط القياس ودرجة الحرارة المحوّلة للمواد المبردة.
المزايا
- تصميم متين بشكل خاص
- علبة من الفولاذ المقاوم للصدأ
- مع تعبئة العلبة للتطبيقات ذات الأحمال الديناميكية العالية للضغط والاهتزازات
- نطاقات المقياس حتى 0 … 40 bar [0 ... 600 psi]
الأسئلة والأجوبة
ما هي نطاقات الضغط التي يغطيها هذا المقياس؟
يتوفر المقياس بنطاقات قياس من 0 … 0.6 bar وحتى 0 … 40 bar [0 ... 600 psi]، إضافة إلى نطاقات تفريغية مثل -1 … 0 bar ونطاقات مركّبة مثل -1 … 24 bar بوحدات مختلفة (bar, kPa, MPa, psi, inHg, kg/cm²).
ما مدى دقة القياس؟
فئة الدقة 1.6 وفقاً للمعيار EN 837-1.
هل يناسب هذا المقياس الوسائط العدوانية؟
نعم، الطُرز 132.28 و133.28 مزودة بنظام قياس من الفولاذ المقاوم للصدأ Stainless steel 1.4404 (316L)، وهو مناسب أيضاً للوسائط العدوانية.
ما هو حجم العداد؟
قطر العداد 80 مم (NS 80 [3"]).
ما هي وصلات العملية المتوفرة؟
وصلة عملية بسنّ ذكري G ⅜ B (G 3/8 B, male thread).
ما هي حدود درجات الحرارة؟
درجة حرارة الوسط من -40 إلى +200 °C، ودرجة حرارة المحيط من -40 إلى +60 °C.
ما مستوى الحماية ضد الغبار والماء؟
حماية الدخول IP54.
ما الذي يميز هذا الطراز في تطبيقات التبريد؟
إنه مخصص خصيصاً لتقنية التبريد مع تصميم متين وعلبة فولاذ مقاوم للصدأ وخيار ملء العلبة للأحمال الديناميكية والاهتزازات العالية، كما يمكن تجهيزه بعداد متعدد الدرجات يشير إلى ضغط البخار ودرجة حرارته للمواد المبردة. ---
التعريف
| الطراز | 112.28, 113.28, 132.28, 133.28 |
| السلسلة | 11x.28, 13x.28 |
| النوع الفرعي | Bourdon tube pressure gauge |
نطاق القياس
| نطاق الضغط | 0…0.6 bar · 0…1 bar · 0…1.6 bar · 0…2 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…7 bar · 0…60 kPa · 0…100 kPa · 0…160 kPa · 0…200 kPa · 0…250 kPa · 0…400 kPa · 0…600 kPa · 0…700 kPa · 0…10 psi · 0…15 psi · 0…30 psi · 0…60 psi · 0…100 psi · 0…150 psi · 0…0.06 MPa · 0…0.1 MPa · 0…0.16 MPa · 0…0.2 MPa · 0…0.25 MPa · 0…0.4 MPa · 0…0.6 MPa · 0…0.7 MPa · -0.6…0 bar · -1…0 bar · -1…1 bar · -1…1.5 bar · -1…2 bar · -1…3 bar · -60…0 kPa · -100…0 kPa · -100…60 kPa · -100…150 kPa · -100…200 kPa · -100…300 kPa · -100…400 kPa · 0…200 psi · 0…300 psi · 0…400 psi · 0…500 psi · 0…600 psi · -1…4 bar · -0.06…0 MPa · -0.1…0 MPa · -0.1…0.06 MPa · -0.1…0.1 MPa · -0.1…0.15 MPa · -0.1…0.2 MPa · -0.1…0.3 MPa · -0.1…0.4 MPa · 0…0.6 kg/cm2 · 0…1 kg/cm2 · 0…1.6 kg/cm2 · 0…2 kg/cm2 · 0…2.5 kg/cm2 · 0…4 kg/cm2 · 0…6 kg/cm2 · 0…7 kg/cm2 · -15…0 inHg · -30…0 inHg · -30…15 inHg · -30…30 inHg · -30…60 inHg · -1…5 bar · -1…7 bar · -1…10 bar · -1…15 bar · -1…24 bar · -1…30 bar · -100…500 kPa · -100…700 kPa · -100…900 kPa · -100…1000 kPa · -100…1500 kPa · -100…2400 kPa · -100…3000 kPa · -0.1…0.5 MPa · -0.1…0.7 MPa · -0.1…0.9 MPa · -0.1…1 MPa · -0.1…1.5 MPa · -0.1…2.4 MPa · -0.1…3 MPa · 0…10 bar · 0…10 kg/cm2 · 0…14 kg/cm2 · 0…16 kg/cm2 · 0…20 kg/cm2 · 0…25 kg/cm2 · 0…30 kg/cm2 · 0…40 kg/cm2 |
دقة القياس
| فئة الدقة | 1.6 |
| معيار الدقة | EN 837-1 |
ظروف العملية
| وصلة العملية | G ⅜ BG 3/8 B, male thread |
| درجة حرارة العملية | −40…+200 °C |
المواد
| مادة العلبة | Stainless steel |
| مادة الأجزاء الملامسة | Stainless steel 1.4404 (316L), Copper alloy |
بيئة التشغيل
| حرارة المحيط | −40…+60 °C |
| تصنيف IP | IP54 |
| الوزن | 0.352 kg |
الشهادات والموافقات
| الشهادات | PEDEN 837-1CRN |
تفاصيل إضافية
| قطر القرص | 80 mm |
| لغات ورقة البيانات | EN |
جداول من ورقة البيانات
| bar | |
|---|---|
| 0 ... 0.6 | 0 ... 10 |
| 0 ... 1 | 0 ... 14 |
| 0 ... 1.6 | 0 ... 16 |
| 0 ... 2 | 0 ... 20 |
| 0 ... 2.5 | 0 ... 25 |
| 0 ... 4 | 0 ... 30 |
| 0 ... 6 | 0 ... 40 |
| 0 ... 7 | - |
| kPa | |
|---|---|
| 0 ... 60 | 0 ... 1,000 |
| 0 ... 100 | 0 ... 1,400 |
| 0 ... 160 | 0 ... 1,600 |
| 0 ... 200 | 0 ... 2,000 |
| 0 ... 250 | 0 ... 2,500 |
| 0 ... 400 | 0 ... 3,000 |
| 0 ... 600 | 0 ... 4,000 |
| 0 ... 700 | - |
| psi | |
|---|---|
| 0 ... 10 | 0 ... 160 |
| 0 ... 15 | 0 ... 200 |
| 0 ... 30 | 0 ... 300 |
| 0 ... 60 | 0 ... 400 |
| 0 ... 100 | 0 ... 500 |
| 0 ... 150 | 0 ... 600 |
| kg/cm 2 | 0 ... 10 |
|---|---|
| 0 ... 0.6 0 ... 1 | 0 ... 14 |
| 0 ... 1.6 | 0 ... 16 |
| 0 ... 2 | 0 ... 20 |
| 2.5 | 0 ... 25 |
| 0 ... 0 ... 4 | 0 ... 30 |
| 0 ... 6 | 0 ... 40 |
| 0 ... 7 | - |
عرض الكل (17)
MPa
| 0 ... 0.06 | 0 ... 1 |
|---|---|
| 0 ... 0.1 | 0 ... 1.4 |
| 0 ... 0.16 | 0 ... 1.6 |
| 0 ... 0.2 | 0 ... 2 |
| 0 ... 0.25 | 0 ... 2.5 |
| 0 ... 0.4 | 0 ... 3 |
| 0 ... 0.6 | 0 ... 4 |
| 0 ... 0.7 | - |
bar
| -0.6 ... 0 | -1 ...+5 |
|---|---|
| -1 ... 0 | -1 ...+7 |
| -1 ...+1 | -1 ...+10 |
| -1 ... +1.5 | -1 ...+15 |
| -1 ...+2 | -1 ...+24 |
| -1 ...+3 | -1 ...+30 |
| -1 ...+4 | - |
kPa
| -60 ... 0 | -100 ...+500 |
|---|---|
| -100 ... 0 | -100 ...+700 |
| -100 ...+60 | -100 ...+900 |
| -100 ...+150 | -100 ... +1,000 |
| -100 ...+200 | -100 ... +1,500 |
| -100 ...+300 | -100 ... +2,400 |
| -100 ...+400 | -100 ... +3,000 |
psi
| -15 inHg ... 0 | -30 inHg ...+100 |
|---|---|
| -30 inHg ...+0 | -30 inHg ...+160 |
| -30 inHg ...+15 | -30 inHg ...+200 |
| -30 inHg ...+30 | -30 inHg ...+300 |
| -30 inHg ...+60 | - |
kg/cm 2
| -0.6 ... 0 | -1 ...+5 |
|---|---|
| -1 ... 0 | -1 ...+7 |
| -1 ... 0.6 | -1 ...+9 |
| -1 ...+1 | -1 ...+10 |
| -1 ... +1.5 | -1 ...+15 |
| -1 ...+2 | -1 ...+24 |
| -1 ...+3 | -1 ...+30 |
| -1 ...+4 | - |
MPa
| -0.06 ... 0 | -0.1 ... +0.5 |
|---|---|
| -0.1 ... 0 | -0.1 ... +0.7 |
| -0.1 ... +0.06 | -0.1 ... +0.9 |
| -0.1 ... +0.1 | -0.1 ...+1 |
| -0.1 ... +0.15 | -0.1 ... +1.5 |
| -0.1 ... +0.2 | -0.1 ... +2.4 |
| -0.1 ... +0.3 | -0.1 ...+3 |
| -0.1 ... +0.4 | - |
Further details on: scale ranges
| Special scale ranges | → Other scale ranges on request |
|---|---|
| Unit | ■ bar ■ psi ■ kg/cm² ■ kPa ■ MPa |
| Increased overload safety | ■ Without ■ 1.3 times |
| The possibility of selection depends on the scale range | |
| Vacuum resistance | ■ Without ■ Vacuum-resistant to -1 bar |
| The possibility of selection depends on the scale range | |
| Dial | |
| Scale colour | Black |
| Material | Aluminium |
| Temperature scale for refrigerant | With up to 3 temperature scales, e.g. for R290, R717, R32, R1234yf |
| Pointer | Aluminium, black |
| Logo | Description | Country |
|---|---|---|
| - | CRN Safety (e.g. electr. | Canada |
| Logo | Description | Country |
|---|---|---|
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | PAC Ukraine Metrology, measurement technology | Ukraine |
| - | PAC China Metrology, measurement technology | China |
| Logo | Description |
|---|---|
| - | Pressure Equipment Directive (PED) for maximum allowable pressure PS ≤ 200 bar |
Certificates
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy) ■ PCA calibration certificate, traceable and accredited per ISO/IEC 17025 ■ Calibration certificate by a national accreditation body, traceable and accredited in accordance with ISO/IEC 17025 on request |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
| NS | G | Dimensions in mm[in] | ||||||
|---|---|---|---|---|---|---|---|---|
| D1 | D2 | h ±1 [0.04] | b ±0.5 [0.02] a | e | S3 14013298.02 | |||
| 80 [3"] | G⅜B | 86 [3.39] | 78 [3.07] | 71 [2.8] | 38.5 [1.52] | 15 [0.59] | 6 [0.24] | 16 [0.63] |
| NS | G | Dimensions in mm[in] | |||||
|---|---|---|---|---|---|---|---|
| D1 | D2 | b ±0.5 [0.02] | b2 ±1 [0.04] | e | S3 | ||
| 80 [3"] | G⅜B | 86 [3.39] | 78 [3.07] | 38.5 [1.52] | 73 [2.87] | 6 [0.24] | 16 [0.63] |
