WIKA · قياس الضغط · العائلة 111

مقياس ضغط أنبوب بورْدون، سبيكة نحاس

Name: مقياس ضغط أنبوب بورْدون، سبيكة نحاس
Brand: WIKA

مقياس ضغط أنبوب بور دون، سبيكة نحاس، ومخصص تحديدًا للتركيب على اللوحات

النطاق

-100…40000 kPa

الدقة

2.5

الحماية

IP41

CEUKCA

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

تم تصميم الطرازين 111.16 و111.26 خصيصًا للتركيب على اللوحات، وبالتالي يشتملان على وصلة توصيل بطريقة التثبيت الخلفي.

تستند مقاييس الضغط طراز 111 إلى نظام القياس المُثبت بنابض بورْدون. عند تطبيق الضغط، يتم نقل تشوّه نابض بورْدون، المتناسب مع الضغط الوارد، إلى الحركة عبر وصلة ويُشار إليه.

لتركيب سهل، تكون الأغطية البلاستيكية لسلسلة التركيب على اللوحات مجهزة مسبقًا بفلنجة تركيب.

للمزيد من الاعتمادات، راجع الصفحة 6

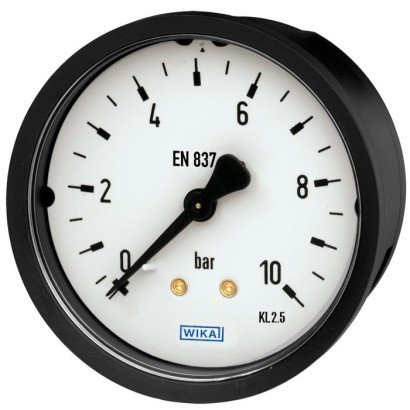

شكل يسارًا: الطراز 111.16

شكل يمينًا: الطراز 111.26

يمكن تركيب مقياس ضغط نابض بورْدون طراز 111.16 على لوحة التحكم باستخدام قوس تثبيت (ملحق). يتم تركيب الطراز 111.26 على اللوحة عبر "التركيب بالنقر" باستخدام لسانات تحديد جانبية على الهيكل. بالإضافة إلى ذلك، يمكن توفير واجهات أمامية مُطلية بالمعدن للطراز 111.26.

تتوفر أيضًا سلسلة التركيب على اللوحات لطراز 111 في إصدارات مخصصة حسب طلب العميل، مثلًا مع تخطيط قرص فردي.

المزايا

مخصص خصيصاً للتركيب على اللوحة
موثوق واقتصادي
إصدار وفقاً لـ EN 837-1 أو ASME B40.100
نطاقات المقياس حتى 0 ... 400 bar أو 0 ... 6,000 psi

الأسئلة والأجوبة

ما هو نطاق القياس لهذا المقياس؟

تتوفر نطاقات قياس حتى 0 … 400 bar أو 0 … 6,000 psi، بالإضافة إلى نطاقات فراغ مثل -1 … 0 bar ونطاقات مركّبة مثل -1 … 24 bar.

ما هي دقة القياس؟

فئة الدقة 2.5 وفق المعيار EN 837-1.

كيف يتم تركيب المقياس على اللوحة؟

يُركَّب الطراز 111.16 باستخدام قوس تثبيت (ملحق)، بينما يُركَّب الطراز 111.26 عبر "التركيب بالنقر" باستخدام لسانات تحديد جانبية على الهيكل، ويمكن توفير واجهات أمامية مطلية بالمعدن له.

ما نوع اتصال العملية؟

وصلة عملية من الخلف بخيوط ذكرية: G 1/8 B، G 1/4 B، G 1/2 B، R 1/8، R 1/4، R 1/2، 1/8 NPT، 1/4 NPT، 1/2 NPT.

ما الوسائط المناسبة لهذا المقياس؟

وسائط غازية وسائلة غير عالية اللزوجة أو متبلورة، ولا تهاجم أجزاء سبيكة النحاس، لأن الأجزاء الملامسة للوسط مصنوعة من سبيكة نحاس.

ما هي حدود درجة الحرارة؟

درجة حرارة الوسط المحيط ودرجة حرارة الوسط كلاهما -20 … +60 °C.

هل يحتوي المقياس على شهادات؟

نعم، يحمل شهادتي CE وUKCA. لا تتوفر في البيانات اعتمادات للمناطق الخطرة.

ما الذي يميز هذه السلسلة عن مقاييس WIKA الأخرى؟

تم تصميم الطرازين 111.16 و111.26 خصيصًا للتركيب على اللوحات، وتكون الأغطية البلاستيكية مجهزة مسبقًا بفلنجة تركيب، كما تتوفر إصدارات مخصصة حسب طلب العميل مثل تخطيط قرص فردي.

التعريف

الطراز	111.16
السلسلة	111
النوع الفرعي	Panel mounting series

نطاق القياس

نطاق الضغط

0…400 bar · 0…6000 psi · 0…60 kPa · 0…40000 kPa · 0…0.6 MPa · 0…40 MPa · -1…5 bar · -1…30 bar · -100…500 kPa · -100…3000 kPa · -0.1…0.5 MPa · -0.1…3 MPa · 0…0.6 kg/cm² · 0…400 kg/cm² · -30…60 inHg · -30…300 inHg · -1…5 kg/cm² · -1…30 kg/cm² · 0…0.6 bar · 0…25 bar · 0…1 bar · 0…30 bar · 0…1.6 bar · 0…40 bar · 0…2 bar · 0…60 bar · 0…2.5 bar · 0…70 bar · 0…4 bar · 0…100 bar · 0…6 bar · 0…140 bar · 0…7 bar · 0…160 bar · 0…10 bar · 0…200 bar · 0…12 bar · 0…250 bar · 0…14 bar · 0…315 bar · 0…16 bar · 0…20 bar · 0…2500 kPa · 0…70 kPa · 0…3000 kPa · 0…100 kPa · 0…4000 kPa · 0…160 kPa · 0…6000 kPa · 0…200 kPa · 0…7000 kPa · 0…250 kPa · 0…8000 kPa · 0…300 kPa · 0…10000 kPa · 0…400 kPa · 0…14000 kPa · 0…600 kPa · 0…16000 kPa · 0…700 kPa · 0…20000 kPa · 0…800 kPa · 0…25000 kPa · 0…1000 kPa · 0…31500 kPa · 0…1400 kPa · 0…1600 kPa · 0…10 psi · 0…500 psi · 0…15 psi · 0…600 psi · 0…30 psi · 0…800 psi · 0…60 psi · 0…1000 psi · 0…100 psi · 0…1500 psi · 0…150 psi · 0…2000 psi · 0…160 psi · 0…3000 psi · 0…200 psi · 0…4000 psi · 0…250 psi · 0…5000 psi · 0…300 psi · 0…400 psi · 0…0.06 MPa · 0…2.5 MPa · 0…0.1 MPa · 0…3 MPa · 0…0.16 MPa · 0…4 MPa · 0…0.2 MPa · 0…6 MPa · 0…0.25 MPa · 0…7 MPa · 0…0.4 MPa · 0…10 MPa · 0…14 MPa · 0…0.7 MPa · 0…16 MPa · 0…1 MPa · 0…20 MPa · 0…1.4 MPa · 0…25 MPa · 0…1.6 MPa · 0…31.5 MPa · 0…2 MPa · -0.6…0 bar · -1…0 bar · -1…9 bar · -1…0.6 bar · -1…15 bar · -1…1.5 bar · -1…24 bar · -1…3 bar · -60…0 kPa · -100…0 kPa · -100…900 kPa · -100…60 kPa · -100…1500 kPa · -100…150 kPa · -100…2400 kPa · -100…300 kPa · -0.06…0 MPa · -0.1…0 MPa · -0.1…0.9 MPa · -0.1…0.06 MPa · -0.1…1.5 MPa · -0.1…0.15 MPa · -0.1…2.4 MPa · -0.1…0.3 MPa

دقة القياس

فئة الدقة	2.5
معيار الدقة	EN 837-1

ظروف العملية

وصلة العملية	G⅛BG¼BG½BR ⅛R ¼R ½⅛NPT¼NPT½NPTG 1/8 B, male threadG 1/4 B, male threadG 1/2 B, male threadR 1/8, male threadR 1/4, male threadR 1/2, male thread1/8 NPT, male thread1/4 NPT, male thread1/2 NPT, male thread
درجة حرارة العملية	−20…+60 °C

المواد

مادة العلبة	Plastic, Plastic, black
مادة الأجزاء الملامسة	Copper alloy

بيئة التشغيل

حرارة المحيط	−20…+60 °C
تصنيف IP	IP41
الوزن	0.09 kg

الشهادات والموافقات

الشهادات

CEUKCA

تفاصيل إضافية

قطر القرص

40 mm

جداول من ورقة البيانات

bar
0 ... 0.6	0 ... 25
0 ... 1	0 ... 30
0 ... 1.6	0 ... 40
0 ... 2	0 ... 60
0 ... 2.5	0 ... 70
0 ... 4	0 ... 100
0 ... 6	0 ... 140
0 ... 7	0 ... 160
0 ... 10	0 ... 200
0 ... 12	0 ... 250
0 ... 14	0 ... 315
0 ... 16	0 ... 400
0 ... 20

kPa
0 ... 60	0 ... 2,500
0 ... 70	0 ... 3,000
0 ... 100	0 ... 4,000
0 ... 160	0 ... 6,000
0 ... 200	0 ... 7,000
0 ... 250	0 ... 8,000
0 ... 300	0 ... 10,000
0 ... 400	0 ... 14,000
0 ... 600	0 ... 16,000
0 ... 700	0 ... 20,000
0 ... 800	0 ... 25,000
0 ... 1,000	0 ... 31,500
0 ... 1,400	0 ... 40,000
0 ... 1,600

psi
0 ... 10	0 ... 500
0 ... 15	0 ... 600
0 ... 30	0 ... 800
0 ... 60	0 ... 1,000
0 ... 100	0 ... 1,500
0 ... 150	0 ... 2,000
0 ... 160	0 ... 3,000
0 ... 200	0 ... 4,000
0 ... 250	0 ... 5,000
0 ... 300	0 ... 6,000
0 ... 400

kg/cm²
0 ... 0.6	0 ... 25
0 ... 1	0 ... 30
0 ... 1.6	0 ... 40
0 ... 2	0 ... 60
0 ... 2.5	0 ... 70
0 ... 4	0 ... 100
0 ... 6	0 ... 140
0 ... 7	0 ... 160
0 ... 10	0 ... 200
0 ... 14	0 ... 250
0 ... 16	0 ... 315
0 ... 20	0 ... 400

عرض الكل (20)

MPa
0 ... 0.06	0 ... 2.5
0 ... 0.1	0 ... 3
0 ... 0.16	0 ... 4
0 ... 0.2	0 ... 6
0 ... 0.25	0 ... 7
0 ... 0.4	0 ... 10
0 ... 0.6	0 ... 14
0 ... 0.7	0 ... 16
0 ... 1	0 ... 20
0 ... 1.4	0 ... 25
0 ... 1.6	0 ... 31.5
0 ... 2	0 ... 40

bar
-0.6 ... 0	-1 ...+5
-1 ... 0	-1 ...+9
-1 ... +0.6	-1 ...+15
-1 ... +1.5	-1 ...+24
-1 ...+3	-1 ...+30

kPa
-60 ... 0	-100 ...+500
-100 ... 0	-100 ...+900
-100 ...+60	-100 ... +1,500
-100 ...+150	-100 ... +2,400
-100 ...+300	-100 ... +3,000

psi

-15 inHg ... 0	-30 inHg ...+60
-30 inHg ... 0	-30 inHg ...+100
-30 inHg ...+15	-30 inHg ...+160
-30 inHg ...+30	-30 inHg ...+300

Further details on: Scale ranges

Special scale ranges	Other scale ranges on request
Unit	■ bar ■ psi ■ kg/cm² ■ kPa ■ MPa
Increased overload safety	■ Without ■ 1.6 times ■ 2 times
The possibility of selection depends on scale range and nominal size
Vacuum resistance	■ Without ■ Vacuum-resistant to -1 bar [-30 inHg]
Dial
Scale colour	Black
Material	NS 40 [1 ½"], 50 [2"], 63 [2 ½"]	Plastic
NS 80 [3"]	Aluminium
Special scale	Other scales or customer-specific dials, e.g. with red mark, circular arcs or circular sectors, on request
Pointer
Mark pointer/drag pointer	■ Without ■ Red mark pointer on dial, fixed 1) ■ Red mark pointer on window, adjustable
Instrument pointer	Plastic, black
Pointer stop pin	■ Without ■ At zero point

kg/cm²
-0.6 ... 0	-1 ...+5
-1 ... 0	-1 ...+9
-1 ... +0.6	-1 ...+15
-1 ... +1.5	-1 ...+24
-1 ...+3	-1 ...+30

MPa

-0.06 ... 0	-0.1 ... +0.5
-0.1 ... 0	-0.1 ... +0.9
-0.1 ... +0.06	-0.1 ... +1.5
-0.1 ... +0.15	-0.1 ... +2.4
-0.1 ... +0.3	-0.1 ...+3

Process connection
Standard	■ EN 837-1 ■ ISO 7 ■ ANSI/B1.20.1
Size
EN 837-1	■ G⅛B,male thread ■ G¼B,male thread ■ G½B,male thread
ISO 7	■ R ⅛, male thread ■ R ¼, male thread ■ R ½, male thread
ANSI/B1.20.1	■ ⅛NPT, male thread ■ ¼NPT, male thread ■ ½NPT, male thread
Restrictor	■ Without ■ ∅0.5 mm[0.02"], copper alloy ■ ∅0.3 mm[0.012"], copper alloy
Material (wetted)
Process connection	Copper alloy
Bourdon tube	Copper alloy

Operating conditions

Medium temperature	-20 ...+60 °C [-4 ...+140 °F]
Ambient temperature	-20 ...+60 °C [-4 ...+140 °F]
Pressure limitation
Steady	3/4 x full scale value
Fluctuating	2/3 x full scale value
Short time	Full scale value
Ingress protection per IEC/EN 60529	IP41

Logo	Description	Region
	EU declaration of conformity	European Union
	UKCA	United Kingdom
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

Logo	Description	Region
	PAC Kazakhstan Metrology, measurement technology	Kazakhstan
-	PAC Ukraine Metrology, measurement technology	Ukraine
	PAC Uzbekistan Metrology, measurement technology	Uzbekistan
-	PAC China Metrology, measurement technology	China

Logo	Description
-	Pressure Equipment Directive (PED) for maximum allowable pressure PS ≤ 200 bar
-	Suitability of wetted materials for drinking water per European 4MS initiative

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ PCA calibration certificate, traceable and accredited per ISO/IEC 17025 ■ Calibration certificate by a national accreditation body, traceable and accredited per ISO/IEC 17025 on request
Recommended calibration interval	1 year (dependent on conditions of use)

NS	G 1)	Dimensions in mm[in] 31094732.03
		b ±0.5 [0.02]	b2 ±1 [0.04]	S3	D	SW
40 [1 ½"]	G⅛B,⅛NPT,R⅛	26.5 [1.04]	44.5 [1.75]	10 [0.93]	45 [1.77]	14 [0.55]
NG NS b2 ± 1 b2 [ ± 0.04]	G¼B,¼NPT,R¼ S3	26.5 [1.04]	47.5 [1.87]	13 [0.51]	45 [1.77]	14 [0.55]
50 [2"] [1.57] [1.97] 47,5	G⅛B,⅛NPT,R⅛ 13	26.5 [1.04]	44.5 [1.75]	10 [0.93]	54 [2.13]	14 [0.55]
[2.48] [1.87]	G¼B,¼NPT,R¼ [0.51]	26.5 [1.04]	47.5 [1.87]	13 [0.51]	54 [2.13]	14 [0.55]
63 [2 ½"] [1.57] [1.97] 44,5	G⅛B,⅛NPT,R⅛ 10	29.5 [1.16]	44.5 [1.75]	10 [0.93]	68 [2.68]	14 [0.55]
[2.48] [1.75]	G¼B,¼NPT,R¼ [0.39]	29.5 [1.16]	47.5 [1.87]	13 [0.51]	68 [2.68]	14 [0.55]

NS [2.48] [1.75]	Weight in g [oz]
40 [1 ½"]	90 [3.17]
50 [2"]	100 [3.53]
63 [2 ½"]	120 [4.23]

NS	Weight in g [oz]
40 [1 ½"]	130 [4.56]
50 [2"]	130 [4.56]
63 [2 ½"]	140 [4.94]
