Обзор силовых модулей повышенной безопасности (Failsafe) для системы распределенного ввода/вывода ET 200S PROFIsafe: пускатель Failsafe и преобразователь частоты повышенной безопасности. Описаны принципы безопасного отключения двигателя при отказе контактора, состав и безопасные функции частотного преобразователя (безопасный останов, безопасно уменьшенная скорость, безопасное торможение). Страница полезна инженерам АСУ ТП, подбирающим отказобезопасное оборудование для приводов в составе SIMATIC ET 200S.
Пускатель Failsafe и преобразователь частоты

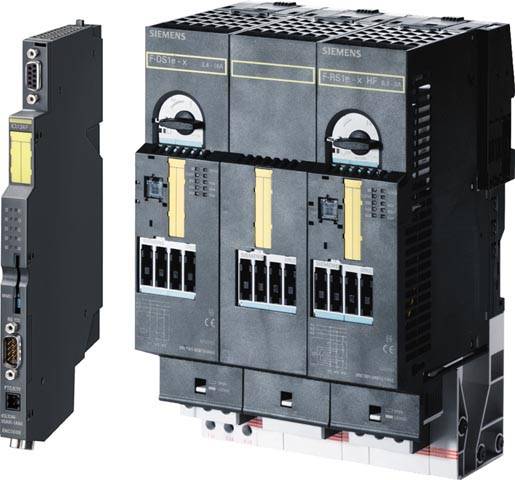

Пускатель Failsafe
Пускатель повышенной безопасности (Failsafe) разработан на базе пускателя с расширенными возможностями (High Feature). Различие заключается в том, что наряду с комбинацией контактор - автоматический выключатель, в новый пускатель встроена надежная электронная схема обработки для распознавания сбоев, которая делает пускатель электродвигателя защищенным от отказов.
Если при аварийном отключении произойдет отказ контактора, то электроника распознает сбой, а схема безопасного отключения вызовет срабатывание независимого расцепителя и отключение автомата электродвигателя. Вторым дублирующим элементом схемы отключения является уже не главный контактор, как обычно, а встроенный в фидерную сборку автоматический выключатель.
Новинка на мировом рынке: Преобразователь частоты повышенной (Failsafe) безопасности
- Для плавного регулирования скорости асинхронных двигателей
- Состоит из модулей для модуля управления ICU24 и блока питания IPM25 до 4.0 кВт
- Позволяет осуществлять горячую замену модуля управления и блока питания
- Допускает работу без входного дросселя
- Осуществляет торможение с возвратом энергии в сеть
- Может быть объединен с модулем управления электромеханическим тормозом
- Достигает EMC Class A (согласно EN 55011). EMC фильтр подключается к шине питания
- Преобразователь частоты повышенной безопасности ET 200S FC предлагает всесторонне объединенные безопасные функции (сертифицированы согласно EN 954-1, Категория 3 или IEC 61508, SIL 2)
- Безопасный останов;
предотвращается запуск двигателя.
- Безопасно уменьшенная скорость;
заданная скорость двигателя проверяется на соответствие заданной (правильной) скорости. Может использоваться без кодирующего устройства (энкодера) двигателя.
- Работа в генераторном режиме возможна только в ограниченной степени.
- Безопасное снижение скорости (торможение);
безопасное управление торможением до полной остановки или безопасное снижение скорости. Может использоваться без кодирующего устройства (энкодера) двигателя.
Ключові факти
- Пускатель Failsafe построен на базе пускателя High Feature; отличие — встроенная надежная электронная схема обработки для распознавания сбоев.
- При аварийном отключении при отказе контактора электроника распознает сбой, схема безопасного отключения вызывает срабатывание независимого расцепителя и отключение автомата электродвигателя.
- Преобразователь частоты Failsafe состоит из модуля управления ICU24 и блока питания IPM25 до 4.0 кВт.
- Допускается горячая замена модуля управления и блока питания.
- Работа возможна без входного дросселя; осуществляется торможение с возвратом энергии в сеть.
- Может быть объединен с модулем управления электромеханическим тормозом.
- EMC Class A согласно EN 55011; EMC-фильтр подключается к шине питания.
- Безопасные функции сертифицированы согласно EN 954-1, Категория 3 или IEC 61508, SIL 2.
- Функции «Безопасно уменьшенная скорость» и «Безопасное снижение скорости» могут использоваться без кодирующего устройства (энкодера) двигателя.
Питання та відповіді
- Чем пускатель Failsafe отличается от пускателя High Feature?
- На базе того же сочетания контактор — автоматический выключатель в пускатель Failsafe дополнительно встроена надежная электронная схема обработки для распознавания сбоев, делающая пускатель защищенным от отказов.
- Что происходит при отказе контактора во время аварийного отключения?
- Электроника распознает сбой, схема безопасного отключения вызывает срабатывание независимого расцепителя и отключение автомата электродвигателя. Вторым дублирующим элементом схемы отключения является встроенный автоматический выключатель.
- Из каких модулей состоит преобразователь частоты повышенной безопасности ET 200S?
- Из модуля управления ICU24 и блока питания IPM25 до 4.0 кВт; оба модуля допускают горячую замену.
- Какие безопасные функции есть у преобразователя частоты ET 200S FC?
- Безопасный останов (предотвращается запуск двигателя), безопасно уменьшенная скорость (проверка соответствия заданной скорости) и безопасное снижение скорости (торможение до полной остановки или снижение скорости). Последние две функции работают без энкодера двигателя.
- По каким стандартам сертифицированы безопасные функции преобразователя?
- Согласно EN 954-1, Категория 3 или IEC 61508, SIL 2.
- Какой класс ЭМС обеспечивает преобразователь частоты?
- EMC Class A согласно EN 55011; EMC-фильтр подключается к шине питания.
