- Формирование шин вспомогательного напряжения питания цепей электроники силовых модулей и мониторинг этих цепей
Обеспечение возможности отключения группы силовых модулей без дополнительных затрат (категория безопасности 1 по EN 954-1)
Установка на терминальный модуль TM-P15
Терминальный модуль
Подключение внешних цепей через клеммы с винтовыми зажимами
Корпус светлого цвета для выделения среди других терминальных модулей
Обязательная установка перед первым терминальным модулем TM-DS/TM-RS
Область применения
Модуль питания PM-D используется для мониторинга двух цепей вспомогательных напряжений =24 В, используемых для работы силовых модулей, следующих за PM-D. Напряжение на внутренние шины подается через клеммы терминального модуля TM-D.
Поддержка диагностических функций позволяет формировать своевременные сообщения ведущему DP-устройству об исчезновении контролируемых напряжений. Кроме того, модуль PM-D оснащен светодиодами индикации наличия вспомогательных напряжений.
Разделение вспомогательных напряжений для сигналов ответных сообщений и управления силовой частью дает возможность отключить всю группу при сохранении диагностических возможностей.
Дизайн
Модуль питания PM-D устанавливается на терминальный модуль TM-P15.
За блоком питания PM-D должен следовать хотя бы один силовой модуль.
Терминальный модуль
Формирует внутренние шины напряжений питания нагрузки и датчиков силовых модулей. На модуль TM-P устанавливается модуль питания, контролирующий наличие напряжений питания. В станции ET 200S модули TM-P могут устанавливаться в произвольном порядке. Перед первым силовым модулем обязательно установливается модуль питания PM-D.
Технические данные
| PM-D | |
|---|---|
| Габариты и масса | |
| Габариты (с терминальным модулем) | 15х195.5х117.5 мм |
| Масса | 65 г |
| Напряжения, токи, потенциалы | |
| Контролируемое напряжение: | |
| - номинальное значение | =24 В |
| - допустимые отклонения при температуре до +60°C | 20.4 … 28.8 В |
| Номинальный рабочий ток | 10А |
| Рекомендуемая защита от короткого замыкания: | |
| - предохранитель | gL/gG, 10А |
| - выключатель защиты кабельной линии | 10А, характеристика отключения B |
| Испытательное напряжение изоляции между цепями U1 и U2 | 500 В |
| Контроль цепей питания: | |
| - силовых модулей | Есть |
| - электронных модулей | Нет |
| - силовых модулей систем безопасного управления SIGUARD | Нет |
| - модулей Ex-исполнения | Нет |
| Ток, потребляемый от внутренней шины станции, не более | 10 мА |
| Состояния, прерывания, диагностика | |
| Прерывания | Нет |
| Диагностические функции: | Есть |
| - системная ошибка/ ошибка прибора | Красный светодиод SF |
| - контроль наличия напряжения питания электроники U1 | Зеленый светодиод PWR |
| - контроль наличия питания силовых модулей U2 | Зеленый светодиод CON |
| - считываемая диагностическая информация для ведущего сетевого устройства | Возможно |

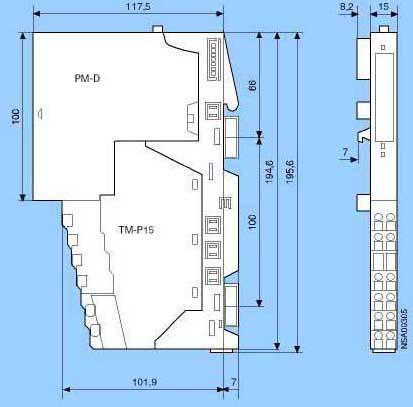

Чертеж
Модуль контроля питания PM-D с терминальным модулем TM-P15
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 3RK1903-0BA00 | SIMATIC DP, ET 200S, PM-D: МОДУЛЬ КОНТРОЛЯ ПИТАНИЯ СИЛОВЫХ МОДУЛЕЙ, УСТАНОВКА НА ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-D | 0.071 | 3 - 5 недель (A) | 1 |
| 6ES7193-4LA10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, БЕЛЫЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.005 | 3 - 5 недель (A) | 1 |
| 6ES7193-4LB10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, ЖЕЛТЫЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.005 | 3 - 5 недель (A) | 1 |
| 6ES7193-4LC10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, ЖЕЛТО-ЗЕЛЕНЫЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.043 | 3 - 5 недель (A) | 1 |
| 6ES7193-4LD10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, КРАСНЫЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.005 | 3 - 5 недель (A) | 1 |
| 6ES7193-4LF10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, ГОЛУБОЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.005 | 3 - 5 недель (A) | 1 |
| 6ES7193-4LG10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, КОРИЧНЕВЫЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.005 | 3 - 5 недель (A) | 1 |
| 6ES7193-4LH10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, БИРЮЗОВЫЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.005 | 3 - 5 недель (A) | 1 |
