Силовые модули Failsafe в станции ET 200S PROFIsafe
Первые в мире силовые модули Failsafe
Силовые модули Failsafe разработаны на базе силовых модулей с улучшенным набором характеристик. Новые модули оснащены встроенными компонентами автоматики безопасности, что существенно снижает затраты на монтаж систем безопасности.
Если по команде экстренного отключения питания (NOT-AUS) контактор двигателя не отключается, то встроенная автоматика безопасности производит отключение контактора более высокого уровня. Общее время срабатывания защиты остается практически неизменным.
Все свойства силовых модулей с улучшенным набором характеристик
Простота монтажа, компактность, коммутационная способность до 7,5 кВт (16 A). Более высокие значения отключаемых токов короткого замыкания.
Назначение
Силовые модули Failsafe предназначены для работы в составе станций распределенного ввода-вывода ET 200S PROFIsafe. При необходимости силовые модули PROFIsafe могут работать в сочетании с обычными реле безопасности, а также компонентами автоматики безопасности AS-интерфейса (смотри рисунок ниже).
Высокая гибкость
Силовые модули PROFIsafe: совместное использование силовых модулей Failsafe и модулей питания PM-D F PROFIsafe обеспечивает возможность селективного аварийного отключения оборудования. Каждый модуль PM-D F PROFIsafe способен обслуживать до 6 отключающих групп на основе силовых модулей PROFIsafe. Первый уровень безопасности обеспечивает программа безопасного управления (F-программа) программируемого контроллера SIMATIC. Связь ET 200S PROFIsafe с обычными реле безопасности осуществляется через размножитель F-CM с 4 переключающими контактами.

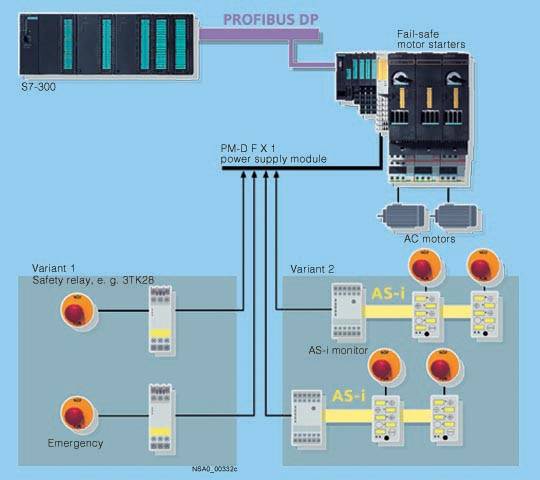

Реле безопасности (вариант 1) или компоненты автоматики безопасности AS-интерфейса (вариант 2) воздействуют на модуль питания PM-D F X1 станции ET 200S, что позволяет производить выборочное отключение двигателей.
Силовой модуль Failsafe с компонентами автоматики безопасности AS-интерфейса и реле защиты 3TK28
Преимущества по сравнению с традиционными системами безопасности
значительное сокращение количества используемой аппаратуры
сокращение времени монтажа и наладки системы
высокий коэффициент готовности силовых модулей PROFIsafe
Особенности
Преимущества по сравнению с обычной техникой безопасности
- Значительное сокращение количества компонентов (уменьшение аппаратной части)
- Меньше работ по монтажу и установке
- Пускатели имеют повышенную надежность и высокий коэффициент готовности
Область применения
Область применения

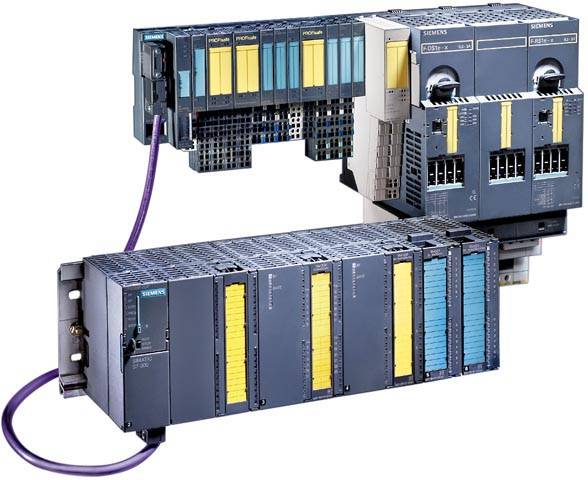

Пускатели Failsafe предназначены для использования на шинах систем безопасности PROFIsafe (см. иллюстрацию: пускатель Failsafe с ET 200S PROFIsafe четании с AS-интерфейсом Safety at Work или защитным реле (см. илл. Пускатель Failsafe с AS-i Safety at Work и 3TK28).
Дизайн
Высокая гибкость в технике безопасности
Пускатель повышенной безопасности Failsafe PROFISAFE: при использовании в EMERGENCY-STOP пускатели выборочно выключаются через модуль контроля питания PM-DF. Для каждого модуля контроля мощности может быть сформировано шесть отключаемых групп. Отказоустойчивые, свободнокоммутируемые контакторы Simatic обеспечивают связь с помощью интерфейса с соответствующими датчиками Failsafe. Интерфейс между PROFIsafe и обычными системами безопасности реализуется через Failsafe контактный множитель F-CM с четырьмя контактами.
Пускатель Failsafe с реле безопасности (вариант 1) или AS-интерфейс Safety at Work (вариант 2): с помощью контура деблокирования монитора интерфейса AS-i Safety или защитного реле, ориентированные на защиту сигналы через клеммник модуля контроля питания PM-D F X1 попадают в ET 200S и тем самым воздействуют на пускатели Failsafe, которые производят селективное отключение двигателей.
Пускатель повышенной безопасности Failsafe с AS-i Safety at Work и 3TK28
Технические данные
Модуль питания PM-D F PROFIsafe
| Габариты и масса | |
|---|---|
| Габариты в мм | 30 x 196,5 x 117,5 (включая терминальный модуль) |
| Масса | 112 г |
| Общие данные | |
| Количество выходов коммутации P-шин | 6 групп (группы безопасности 1 … 6) |
| Напряжение питания внутренней шины | U1 |
| Адресное пространство | |
| - в области отображения входных сигналов | 5 байт |
| - в области отображения выходных сигналов | 5 байт |
| Максимальный уровень безопасности | |
| - по IEC 61508 | SIL3 |
| - по DIN VDE 0801 | AK 6 |
| - по EN 954 | Категория 4 |
| Напряжения, токи, потенциалы | |
| Номинальное напряжение питания | =24 В |
| Гальваническое разделение цепей | |
| - между выходами и внутренней шиной | Есть |
| - между выходами и цепями питания | Нет |
| - между выходами | Нет |
| - между выходами/ цепями питания и экраном | Есть |
| Состояния, прерывания, диагностика | |
| Индикация состояний | Зеленый светодиод на группу безопасности SG Зеленый светодиод индикации наличия напряжения питания электроники Зеленый светодиод индикации наличия напряжения питания нагрузки |
| Диагностические прерывания | „AN“ |
| Диагностические функции | |
| - индикация обобщенного сигнала ошибки | Красный светодиод (SF) |
| - считывание диагностической информации | Возможно |
| Настраиваемые параметры | |
| Адрес модуля | Настройка: |
| 1. передачей параметров через внутреннюю шину | |
| 2. с помощью 10-полюсного DIL-переключателя на левой стенке модуля | |
| Программно заданный адрес сравнивается с адресом, установленным переключателем |
Модуль питания PM-D F X1
| Габариты и масса | |
|---|---|
| Габариты | 30 x 196,5 x 117,5 мм (включая терминальный модуль) |
| Масса | 550 г (включая терминальный модуль) |
| Общие данные | |
| Диапазон рабочих температур | 0 … +60 °C |
| Степень защиты | IP 20 |
| Максимальный уровень безопасности | |
| - IEC 62508 | SIL 3 |
| - DIN V 19250 | AK 5 или AK 6 |
| - EN 954-1 | Категория 4 |
| Периодичность поверок | |
| - периодичность поверок | 10 лет |
| Напряжения, токи, потенциалы | |
| Напряжение Us | =21,6 … 26,4 В, до 60 °C |
| Ток Ie | 6 A внутренняя шина безопасности предохранитель 7 A |
| Рекомендуемая защита от короткого замыкания | Выключатель gL/gG 6,3 A |
| Работа с | |
| - силовыми модулями с встроенными компонентами автоматики безопасности | Есть |
| - силовыми модулями, оснащенными компонентами SIGUARD | Нет |
| - электронными модулями | Нет |
| - Ex[i]-модулями | Нет |
| Потребляемый ток | |
| - от внутренней шины станции | ≤ 10 мА |
| - от шины U1 | ≤ 35 мА |
| - от шины SGx | ≤ 15 мА |
| Состояния, прерывания, диагностика | |
| Прерывания | Нет |
| Диагностические функции | |
| - сигнал ошибки или отказа | Красный светодиод SF |
| - контроль наличия напряжения питания электроники U 1 (PWR) | Зеленый светодиод PWR |
| - контроль групп безопасности | Зеленые светодиоды SG1 … SG6 |
| - считывание диагностической информации | Есть |
| Сертификаты и одобрения | |
| TUV | Есть |
| UL-, CSA-сертификаты | Есть |
Терминальный модуль TM-PFX30 S47
| Габариты и масса | |
|---|---|
| Габариты | 30 x 196,5 x 102 мм |
| Глубина с модулем питания | 117,5 мм |
| Масса | 375 г |
| Изоляция и напряжение внутренней шины | |
| Испытательное напряжение изоляции | 500 В |
| Напряжение внутренней шины | =24 В |
| Максимальный ток внутренней шины | 10 А |
| Сечения подключаемых проводников | |
| Одножильные проводники, мм2 | 1 x (0,14 … 2,5), по IEC 60947 1 x 2,5 |
| Многожильные проводники с наконечниками, мм2 | 1 x (0,14 … 1,5), по IEC 60947 |
| Одно- или многожильные проводники AWG | 1 x (18 … 22) |
| Подключение внешних цепей | |
| Винты | Gr. 1 |
| Усилие затяга | 0,4 … 0,7 Нм |
Размножитель контактов F-CM
| Габариты и масса | |
|---|---|
| Габариты | 30 x 196,5 x 117,5 мм (включая терминальный модуль) |
| Масса | 550 г (включая терминальный модуль) |
| Общие данные | |
| Количество релейных выходов | 4 (4 x 1-канальных или 2 x 2-канальных) |
| Напряжение питания внутренней шины | U1 (от PM-D F / PM-D FX1) |
| Максимальный уровень безопасности | |
| - по IEC 61508 | SIL3 |
| - по DIN VDE 0801 | AK 6 |
| - по EN 954 | Категория 4 |
| Напряжения, токи, потенциалы | |
| Коммутационная способность контакта реле | Категория использования DC-13 (Ie / Ue): 1,5 A / 24 В |
| Гальваническое разделение цепей | |
| - между выходами и внутренней шиной | Есть |
| - между выходами и цепями питания модуля | Есть |
| - между выходами | Есть |
| - между выходами/ цепями питания и экраном | Есть |
| Состояния, прерывания, диагностика | |
| Светодиоды индикации состояний | PWR и STAT |
| Диагностические прерывания | Нет |
| Диагностические функции | |
| - индикация отказа | Красный светодиод (SF) |
| - считывание диагностической информации | Возможно |
| - индикация наличия напряжения питания электроники U1 (PWR) | Зеленый светодиод PWR |
| - контроль состояния | Зеленый/красный светодиод STAT |
Силовые модули F-DS1e-x / F-RS1e-x
| Нереверсивный | Реверсивный | |
|---|---|---|
| Габариты и масса | ||
| Габариты | 65 x 290 x 150 мм (включая терминальный модуль) | 130 x 290 x 150 мм (включая терминальный модуль) |
| Высота с установленным терминальным блоком PE/N | 332 мм | |
| Глубина с установленным модулем управления 2DI | 173 мм | |
| Масса | 1700 г (включая терминальный блок PE/N) | 2300 г (включая терминальный блок PE/N) |
| Общие данные | ||
| Коммутационная способность | Тип 2, Ie ≤ 16 A при 400 В | |
| Внутреннее напряжение питания | U1 (от PM-D F / PM-DF X1) | |
| Максимальный уровень безопасности | ||
| - по IEC 61508 | SIL3 | |
| - по DIN VDE 0801 | AK 6 | |
| - по EN 954 | Категория 4 | |
| Напряжения, токи, потенциалы | ||
| Максимальная мощность нагрузки | 7,5 кВт при ~400 В с диапазонами настройки защит: 0,3 … 3 A 2,4 … 8 A 2,4 … 16 A | |
| Состояния, прерывания, диагностика | ||
| Индикация состояний | SF, DEVICE и C-STAT, SG1 … SG6 | |
| Диагностические функции | ||
| - индикация ошибок | Красный светодиод (SF) | |
| - считывание диагностической информации | Возможно |
Чертеж

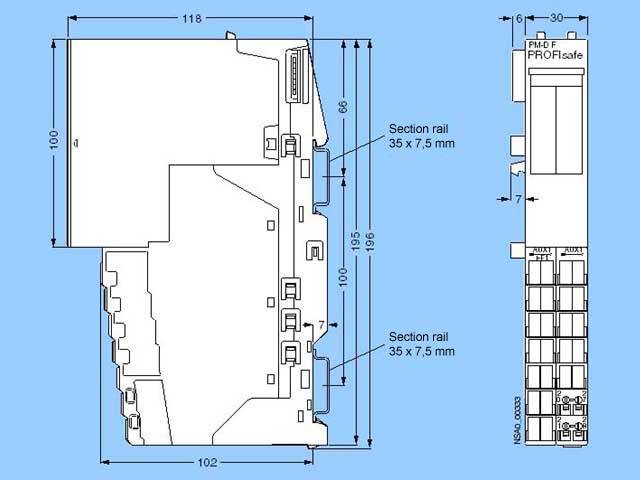

Модуль питания PM-D F PROFIsafe

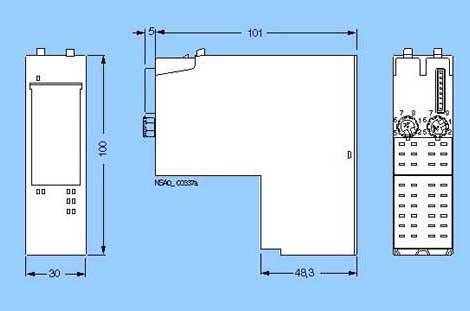

Модуль питания PM-D F X1

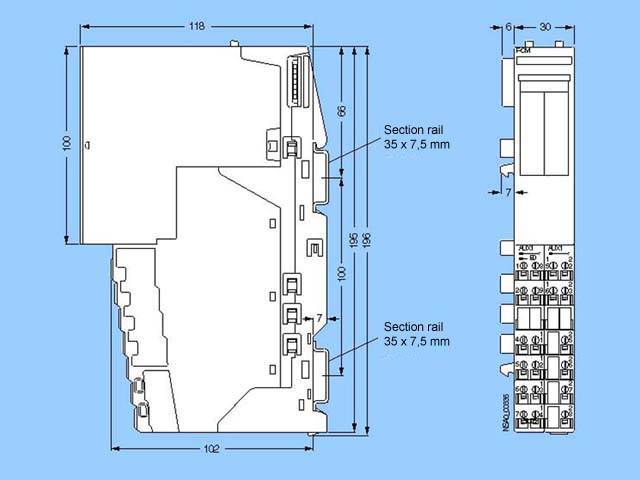

Размножитель контактов F-CM

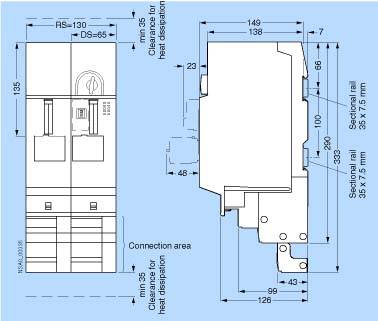

Силовые модули F-DS1e-x / F-RS1e-x
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 3RK1301-0AB13-0AA4 | F-DS1E-X FOR ET 200S FAILSAFE DIRECT STARTER SETTING RANGE 0.3...3A MECHANICAL SWITCHING ELECTRONIC PROTECTION EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE | 1.693 | 3 - 5 недель (A) | 1 |
| 3RK1301-0AB13-1AA4 | F-RS1E-X FOR ET 200S FAILSAFE REVERSING STARTER SETTING RANGE 0.3...3A MECHANICAL SWITCHING ELECTRONIC PROTECTION EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE | 2.517 | 3 - 5 недель (A) | 1 |
| 3RK1301-0BB13-0AA4 | F-DS1E-X FOR ET 200S FAILSAFE DIRECT STARTER SETTING RANGE 2.4...8A MECHANICAL SWITCHING ELECTRONIC PROTECTION AC-3/TO 3KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE | 1.717 | 4 - 6 недель (B) | 1 |
| 3RK1301-0BB13-1AA4 | F-RS1E-X FOR ET 200S FAILSAFE REVERSING STARTER SETTING RANGE 2.4...8A MECHANICAL SWITCHING ELECTRONIC PROTECTION AC-3/TO 3KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE | 2.576 | 4 - 6 недель (B) | 1 |
| 3RK1301-0CB13-0AA4 | F-DS1E-X FOR ET 200S FAILSAFE DIRECT STARTER SETTING RANGE 2.4...16A MECHANICAL SWITCHING ELECTRONIC PROTECTION AC-3/TO 7.5KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI CONTROL MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE | 1.673 | 3 - 5 недель (A) | 1 |
| 3RK1301-0CB13-1AA4 | F-RS1E-X FOR ET 200S FAILSAFE REVERSING STARTER SETTING RANGE 2.4...16A MECHANICAL SWITCHING ELECTRONIC PROTECTION AC-3/TO 7.5KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI CONTROL MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE | 2.513 | 3 - 5 недель (A) | 1 |
| 3RK1903-2AC00 | SIMATIC DP, ET 200S, M65-PE/N-F: ОПЦИОНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 65 ММ ДЛЯ УСТАНОВКИ НА ТЕРМ. МОДУЛИ TM-DS65S32-01 FS L И TM-RS130S32-01 FS L; С ТОРЦЕВЫМ УЧАСТКОМ ШИНЫ N/PE; C КЛЕММОЙ ДЛЯ ПОДКЛЮЧЕНИЯ К N/PE | 0.093 | 3 - 5 недель (A) | 1 |
| 3RK1903-2AC10 | SIMATIC DP, ET 200S, M65-PE/N-S: ОПЦИОНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 65 ММ ДЛЯ УСТАНОВКИ НА ТЕРМИНАЛЬНЫЕ МОДУЛИ TM-DS65S31-01 S И TM-RS130S31-01 S; СО СКВОЗНЫМ УЧАСТКОМ ШИНЫ НЕЙТРАЛЬНОГО ПРОВОДА (N) ИЛИ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ (PE); C КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ К PE/N | 0.099 | 3 - 5 недель (A) | 1 |
| 3RK1903-3AC00 | SIMATIC DP, ET200S, СИЛОВОЙ ТЕРМИНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 65 ММ ДЛЯ УСТАНОВКИ МОДУЛЯ F-DS1E-X, С 3 КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРУЗКИ И 3 КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ К ИСТОЧНИКУ 3-ФАЗНОГО ПЕРЕМЕННОГО ТОКА | 0.471 | 3 - 5 недель (A) | 1 |
| 3RK1903-3AC10 | SIMATIC DP, ET200S, СИЛОВОЙ ТЕРМИНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 65 ММ ДЛЯ УСТАНОВКИ МОДУЛЯ F-DS1E-X, С 3 КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРУЗКИ | 0.473 | 3 - 5 недель (A) | 1 |
| 3RK1903-3AD00 | SIMATIC DP, ET200S, СИЛОВОЙ ТЕРМИНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 130 ММ ДЛЯ УСТАНОВКИ МОДУЛЯ F-RS1E-X, С 3 КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРУЗКИ И 3 КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ К ИСТОЧНИКУ 3-ФАЗНОГО ПЕРЕМЕННОГО ТОКА | 0.807 | 3 - 5 недель (A) | 1 |
| 3RK1903-3AD10 | SIMATIC DP, ET200S, СИЛОВОЙ ТЕРМИНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 130 ММ ДЛЯ УСТАНОВКИ МОДУЛЯ F-RS1E-X, С 3 КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРУЗКИ | 0.848 | 3 - 5 недель (A) | 1 |
