Системы SIMOTION - Введение

Система SIMOTION

Систеный подход

SIMOTION может использоваться во всех станках, где требуется контролировать перемещения - начиная с маленьких и заканчивая сложными высокопроизводительными станками. Упор делается на простые и гибкие решения во всех задачах, где необходимо реализовать функции управления перемещениями. Для достижения этой цели был разработан новый подход к построению таких систем:

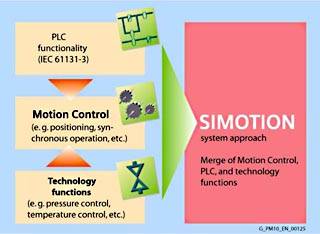

Функции управления перемещениями комбинированы с другими двумя функциями, которые наиболее часто встречаются в большинстве станков, а именно, функции программирования логики и технологические функции.

Такой подход позволяет управлять логикой работы всего станка и каждой осью в отдельности с помощью одной системы. Тоже самое можно сказать и про технологические функции, такие как управление давлением в гидравлических осях. Таким образом может производиться плавное переключение между управлением положением и давлением.

Комбинирование в обдной системе функции управления перемещениями,логические и технологические функции имеет следующие преимущества:

Уменьшаются расходы на разработку станка и увеличивается его производительность
Нет необходимости в интерфейсах между отдельными компонентами системы
Простое, унифицированное и прозрачное программирование и диагностика всего станка

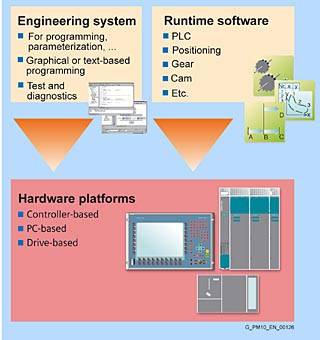

Система SIMOTION состоит из трех компонентов:

Среда разработки

Управление перемещениями, логические и технологические задачи программируются все внутри одной интегрированной среды разработки. Эта среда разработки предоставляет все необходимые средства для реализации этих задач: Начиная от программирования и параметрирования и заканчивая тестированием, запуском в эксплуатацию и диагностикой

Программные Runtime модули

Эти модули предоставляют разнообразные технологические функции и функции управления движением. Функционирование всей системы может быть подстроено под конкретный станок с помощью выбора соответствующих модулей.

Аппаратные платформы

Аппаратные платформы являются основой системы SIMOTION Motion Control. Приложение разработанное с помощью среды разработки и необходимые программные runtime модули могут использоваться на различных платформах.

Это означает, что пользователь может всегда выбрать платформу, которая наиболее точно подходит к конкретному станку, это может быть либо контроллер, либо промышленный ПК, либо интеллектуальный модуль, объединенный с приводом.

Компоненты системы

Ключові факти

SIMOTION применяется во всех станках, где требуется контролировать перемещения — от маленьких до сложных высокопроизводительных.

Система объединяет функции управления перемещениями, логическое программирование и технологические функции в одной системе.

Преимущества подхода: снижение расходов на разработку, отсутствие интерфейсов между компонентами, единое программирование и диагностика.

Система состоит из трёх компонентов: среда разработки, программные Runtime-модули и аппаратные платформы.

Приложение и модули могут работать на различных платформах: контроллер, промышленный ПК, интеллектуальный модуль, объединённый с приводом.

Технологические функции включают, например, управление давлением в гидравлических осях с плавным переключением между управлением положением и давлением.
