Аппаратные платформы
Системы автоматизации, в основном, характеризуются следующими свойствами:
- Системные характеристики, на пример, функциональность или разработка
- Аппаратные характеристики, на пример, производительность, конструкция и расширяемость
Однако в машиностроении требования очень отличаются в зависимости от типа станка.
Каждая аппаратная платформа имеет свои преимущества в зависимости от конкретного приложения. Различные аппаратные платформы могут легко соединяться между собой, что может быть очень выгодно при использовании в модульных станках или на заводах. Это объясняется тем, что индивидуальные аппаратные платформы всегда имеют одинаковые системные характеристики, а именно, функциональность и среда разработки всегда идентичны независимо от используемой платформы.
PROFIBUS (PROFINET- скоро будет доступно) может использоваться для соединения с приводами и распределенной периферией. PROFIBUS так иже может использоваться для связи с панелью оператора SIMATIC HMI, или системой управления высшего уровня SIMATIC S7. Это означает, что панели SIMATIC HMI, так же как и ПК с ProTool/Pro либо WinCC flexible (скоро будет доступно) могут использоваться как операторские станции. Другие приложения могут соединяться с помощью OPC интерфейса.
SIMOTION D – Компактный контроллер, объединенный с приводом
В SIMOTION D функциональность SIMOTION интегрирован в модуль управления нового многоосевого привода SINAMICS S120. Следовательно, вся система (состоящая из контроллера и привода) является очень компактной и быстродействующей. SIMOTION D поставляется в трех вариантах (D425, D435 и D445), что обеспечивает максимальную масштабируемость и гибкость. Область применений распространяется от простых одноосевых приложений до высокопроизводительных многоосевых станков. SIMOTION D снабжен двумя встроенными интерфейсами PROFIBUS с PROFIdrive и двумя встроенными интерфейсами Industrial Ethernet.

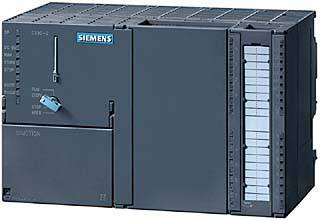

SIMOTION C – Модульность и гибкость
Контроллер SIMOTION C230-2 выполнен в конструктиве S7 300. Он снабжен четырьмя встроенными интерфейсами для управления аналоговыми и шаговыми приводами, а так же набором встроенных цифровых входов-выходов. C230-2 так же может быть расширен за счет модулей входов-выходов конструктива SIMATIC S7 300. Так же C230-2 имеет два встроенных интерфейса PROFIBUS с PROFIdrive и один встроенный интерфейс Industrial Ethernet, что обеспечивает ему большую гибкость.

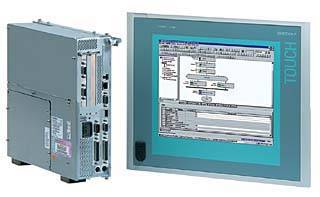

SIMOTION P – Способен решать еще больше задач
SIMOTION P350 - система управления перемещением, основанная на промышленном ПК. P350 работает под операционной системой Windows XP, с real-time расширением для SIMOTION. Это позволяет приложениям на ПК выполняться параллельно приложениям SIMOTION. Например, среда разработки SIMOTION, приложения панели оператора, процессы обработки данных, стандартные приложения для ПК, и т.д.
Существует несколько вариантов панелей и размеров экрана для работы с промышленным ПК. Эти панели могут управляться как клавиатурой и мышью, так и с помощью сенсорного экрана. P350 имеет два встроенных интерфейса PROFIBUS для связи с приводами и распределенной периферией.
