Световые завесы SIMATIC FS200

Страница описывает световые барьеры (световые завесы) SIMATIC FS200 — бесконтактные устройства защиты от доступа в опасные зоны. Система состоит из передатчика и приёмника, при прерывании луча выдаётся сигнал для остановки опасного движения механизма. Приведены технические данные моделей 3RG78 23, 3RG78 24 и анализатора сигналов 3RG78 25.

Световые завесы SIMATIC FS200 - Световые барьеры и сканеры SIMATIC FS Световые барьеры SIMATIC FS200 – это бесконтактные устройства защиты от доступа для опасных зон, опасных помещений и пунктов входа. Они являются оптимальным решением во многих случаях, особенно когда необходимо обеспечить безопасность, но это не должно иметь разрушительного действия или уменьшать производительность.

Всякий раз, когда световой луч прерывается, выдается сигнал для надежного прерывания опасного перемещения механизма, агрегата или иного механизированного оборудования.

Вся система состоит, по крайней мере, из одного фотореле, реагирующего на прерывание светового луча объектом, с отдельно расположенными передатчиком и приемником. Эти системы зарегистрированы Германской ассоциацией производителей и дилеров в качестве составного элемента для категории безопасности 2 или 4 (две различных системы) в соответствии с EN 954-1.

Категория 2 с отдельным анализатором сигнала,
Категория 4, работа возможна без анализатора сигнала.

Световой барьер 3RG78 23 (категория 2) работает в качестве бесконтактного защитного устройства только вместе с анализатором сигналов 3RG78 25 или 3RG78 47. Световой барьер 3RG78 24 (категория 4) может также эксплуатироваться с анализаторами сигналов 3RG78 47.

Для получения информации об анализаторах сигналов 3RG78 47, см. Отражатели света SIMATIC FS200.

Область применения

Типичными применениями являются защита от доступа для:

окон, дверей и ворот с механическим приводом
складского оборудования и устройств
упаковочных механизмов
систем загрузки поддонов
систем пакетирования
мотальных машин и размоточных станков
текстильного оборудования
оборудования пищевой промышленности
печатных машин и оборудования для обработки бумаги
технологического оборудования в химической, пластмассовой и резиновой промышленности,
рециркуляционных буферов
подъемных платформ
оборудования боен и многих других приложений.
и многое другое.

Технические данные

Световые барьеры

Тип	3RG78 23	3RG78 24
Категория в соответствии с EN 954-1	Категория 2	Категория 4
Рабочее напряжение	24 V DC	24 V DC
Рабочий диапазон	0 ... 120 м	0 ... 60 м
Типовой предельный диапазон1)	0 ... 150 м	–
Вид света	Инфракрасный (880 nm)
Угол открытие	макс. 4°	макс. 2°
Размер объекта (диаметр)	мин. 9 мм	мин. 13 мм
Рабочая температура	–25 ... +60 °C
Cтепень защиты	IP65
Подвод питания	Цилиндрический соединитель M12	Резьбой кабель сальник типа Pg

Анализирующие устройства

Тип	3RG78 25
Категория в соответствии сEN 954-1	Категория 2
Рабочее напряжение	24 V DC, ± 15 %
Время реакции	макс. 20 ms
Потребление тока	около. 200 mA
Надежный выход	2 незаземленных нормально открытых контакта
Предельно допустимый ток	макс. 4 A
Сигнальные выходы	отдельнй выход на pnp-транзисторах
Рабочая температура	–20 ... +60 °C
Cтепень защиты2)	IP40

Предельный диапазон – это максимально достижимый диапазон обнаружения без дополнительной световой эмиссии.
Пригодная только для использования в электрических рабочих зонах, напр., в шкафах со степенью защиты IP54.

Чертеж

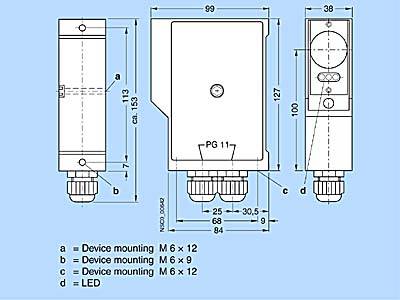

Световой завес 3RG78 23

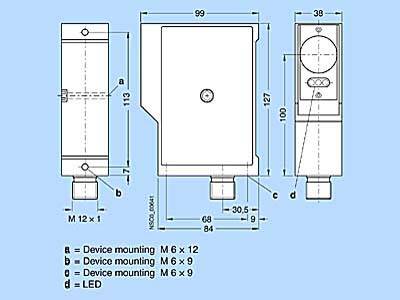

Световой завес 3RG78 24

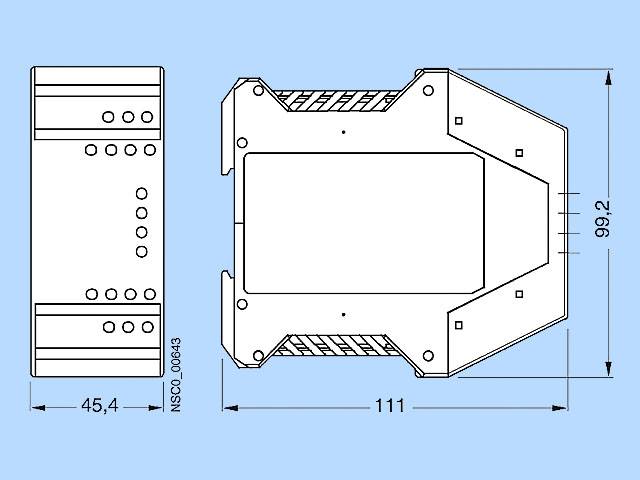

Блок обработки 3RG78 25

Ключові факти

Световой барьер 3RG78 23 — категория 2 по EN 954-1, работает только вместе с анализатором сигналов 3RG78 25 или 3RG78 47

Световой барьер 3RG78 24 — категория 4 по EN 954-1, может работать без анализатора сигналов, также совместим с 3RG78 47

Рабочий диапазон: 3RG78 23 — 0…120 м (предельный 0…150 м), 3RG78 24 — 0…60 м

Вид света — инфракрасный, 880 nm

Угол открытия: макс. 4° у 3RG78 23, макс. 2° у 3RG78 24

Минимальный размер объекта (диаметр): 9 мм у 3RG78 23, 13 мм у 3RG78 24

Рабочее напряжение барьеров — 24 V DC; рабочая температура −25…+60 °C; степень защиты IP65

Подвод питания: цилиндрический соединитель M12 (3RG78 23), резьбовой кабельный сальник типа Pg (3RG78 24)

Анализатор 3RG78 25: напряжение 24 V DC ±15 %, время реакции макс. 20 ms, потребление около 200 mA, выходы — 2 незаземлённых нормально открытых контакта, предельно допустимый ток макс. 4 A, степень защиты IP40

Питання та відповіді

Чем отличается световой барьер 3RG78 23 от 3RG78 24?

3RG78 23 относится к категории 2 по EN 954-1 и требует отдельного анализатора сигналов (3RG78 25 или 3RG78 47); его рабочий диапазон 0…120 м, угол открытия до 4°, минимальный объект 9 мм. 3RG78 24 — категория 4, может работать без анализатора, диапазон 0…60 м, угол до 2°, минимальный объект 13 мм.

Можно ли использовать световую завесу SIMATIC FS200 без анализатора сигналов?

Только модель 3RG78 24 (категория 4) может эксплуатироваться без анализатора. Модель 3RG78 23 (категория 2) работает как защитное устройство только вместе с анализатором 3RG78 25 или 3RG78 47.

На каком расстоянии работают световые барьеры SIMATIC FS200?

Рабочий диапазон 3RG78 23 — 0…120 м (типовой предельный диапазон 0…150 м), 3RG78 24 — 0…60 м.

В каких условиях можно эксплуатировать световые барьеры FS200?

Рабочая температура −25…+60 °C, степень защиты IP65, питание 24 V DC. Анализатор 3RG78 25 имеет IP40 и пригоден только для электрических рабочих зон, например шкафов со степенью защиты IP54.

Для чего применяются световые завесы SIMATIC FS200?

Для бесконтактной защиты от доступа в опасные зоны: окна, двери и ворота с механическим приводом, складское оборудование, упаковочные механизмы, системы загрузки поддонов и пакетирования, текстильное и пищевое оборудование, печатные машины, оборудование химической, пластмассовой и резиновой промышленности, подъёмные платформы, бойни.
