Безопасные полоски SIGUARD для механической защиты от защемления на опасных краях. Если безопасная полоска срабатывает или если в ней или соединительных кабелях возникает неисправность, выходная цепь размыкается, и привод останавливается.
Безопасные полоски имеют допуск к эксплуатации вместе с соответствующим анализатором сигналов для категории 4 в соответствии с EN 954-1.
Область применения
Типичными примерами применения в конструкциях станков и агрегатов являются защитные ограждения станков, автоматические транспортные системы, моечные тамбуры, подъемные платформы и автоматические манипуляторы.
Полоски безопасности могут использоваться также для ограничения усилия, прилагаемого к препятствию при закрывании дверей и ворот, а также для автоматически закрывающихся дверей и окон в конструкции транспортных средств.
Дизайн
Система контроля состоит из безопасной полоски 3RG78 55 и анализатора сигналов 3RG78 57.
Безопасная полоска состоит из монтажной рейки (алюминиевая шина), полоски для датчика (резиновая лента) и инфракрасного датчика. Датчик, состоящий из передатчика и приемника, имеет диапазон обнаружения объекта 0,5 … 10 м.
Анализатор сигналов смонтирован в узком корпусе (ширина 22,5 мм) для монтажа на стандартных шинах. Для каждой безопасной полоски необходим отдельный анализатор сигналов, т.е. комбинация передатчика и приемника.
Передатчик и приемник подключаются к блоку анализа трехжильным кабелем.
Монтаж
Монтажная рейка отрезается по размеру и крепится к защищаемому краю.
Резиновая лента отрезается по размеру и вставляется в монтажную рейку. Передатчик и приемник вставляются в полость в резиновой ленте слева и справа.
Коричневая, зеленая и белая жилы должны быть подключены к анализатору сигналов так, чтобы была обеспечена правильность присоединения цветов.
Инфракрасный луч света между передатчиком и приемником направляется вдоль резиновой ленты. Он отражается от гладкой внутренней поверхности ленты. Это позволяет изгибать резиновую ленту до определенной степени, не вызывая отключения.
Функции
Благодаря динамической природе схемы, обнаруживается любая неисправность. В случае неисправности или при срабатывании безопасной полоски контролирующее устройство переключается в безопасное состояние. Повторный пуск должен быть подтвержден через внешнюю цепь (напр., кнопкой готовности или включения).
Состояние устройства отображается двумя светодиодами (питающее напряжение, включить) на передней панели.
Выходы
Анализатор сигналов имеет:
- два релейных выхода, которые используются в качестве отпирающих цепей
- полупроводниковый выход (сигнальный выход, не имеющий отношения к обеспечению безопасности) для сообщения управляющему устройству о неисправности (открытый коллектор npn).
Технические данные
Анализирующее устройство
| Тип | 3RG78 57 |
|---|---|
| Допуски к эксплуатации | Категория 4 по EN 954-1 |
| Категория перенапряжений | 3 (4 кВ) в соответствии с DIN VDE 0110 |
| Рабочее напряжение | 24 В пост. тока (+20%/-10%) |
| Потребляемая мощность | < 4 Вт |
| Защита питающего напряжения | 1 A (медленная) |
| Выходные контакты | 2 нормально открытых (безопасность) / 1 нормально замкнутый (полупроводниковый, подключение к потенциалу N) |
| Время реакции | Около 32 мс |
| Стандартный тепловой поток | 4 A |
| Коммутируемый ток | Макс. 4 A |
| Коммутируемое напряжение | Макс. 250 В перем. тока, 50/60 Гц |
| Коммутируемая мощность (перем. тока) | Макс. 1250 ВА |
| Индикация состояния | |
| - питание | Зеленый светодиод |
| - канал | Зеленый светодиод |
| Механическая стойкость | 30 милл. рабочих циклов |
| Уровень защиты в соответствии с IEC 60529 | Клеммная коробка IP20 |
| Температура окружающей среды | +5 °C … +55 °C |
| Монтаж корпуса | Монтаж с помощью защелки на 35-мм стандартной шине в соответствии с EN 50022 |
| Угол установки | Любой |
Отключающая планка (резиновая лента)
| Тип | 3RG78 55 |
|---|---|
| Материал | EPDM (этилено-пропиленовая-полидиен мономер резина), поверхностная твердость 60 по шкале Шора (Shore) |
| Размеры | Ш = 25 мм, В = 30 мм |
| Температуростойкость | |
| - кратковременно | –40 … +150 °C |
| - постоянно | –30 … +120 °C |
| Химическая стойкость | Озон; в ограниченной степени масла, горючее, растворители, кислоты |
Чертеж

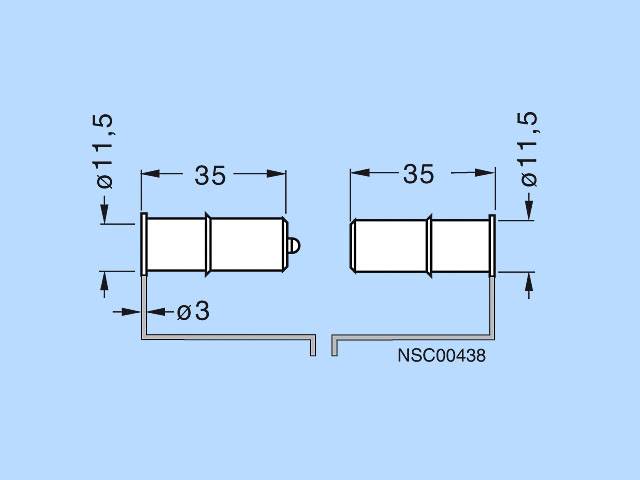

Передающий/принмающий датчик 3RG78 55-1R

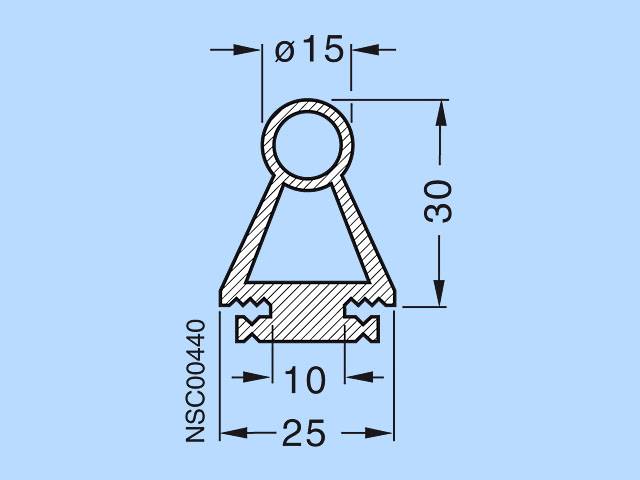

Держатель датчика 3RG78 55-2B

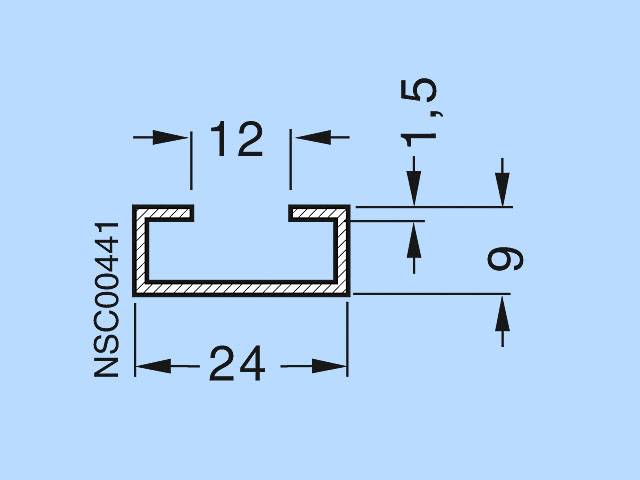

Монтажный держатель 3RG78 55-3B

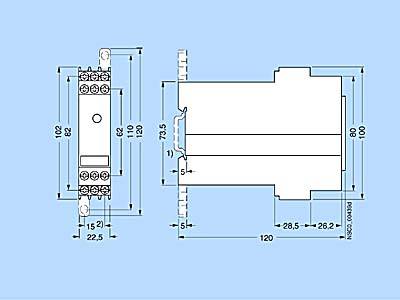

Блок обработки 3RG78 57-1BD
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 3RG7855-1RG | МОДУЛЬ ИЗЛУЧЕНИЯ/ПРИЕМА ДЛЯ КОНТАКТНОЙ КОЛОДКИ 3RG785 ДАЛЬНОДЕЙСТВИЕ 0, 5M ДО 10M (СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ 10, 5M/ 3M) | 0.193 | 3 - 5 недель (A) | 1 |
| 3RG7855-2BB | ПОЛОСКА ДАТЧИКА (РЕЗИНОВЫЙ ПРОФИЛЬ) ДЛЯ ПЕРЕКЛЮЧАЮЩИХ ПОЛОСОК 3RG78 1M | 0.356 | 3 - 5 недель (A) | 1 |
| 3RG7855-2BD | ПОЛОСКА ДАТЧИКА (РЕЗИНОВЫЙ ПРОФИЛЬ) ДЛЯ ПЕРЕКЛЮЧАЮЩИХ ПОЛОСОК 3RG78 2.5M | 0.82 | 3 - 5 недель (A) | 1 |
| 3RG7855-2BF | ПОЛОСКА ДАТЧИКА (РЕЗИНОВЫЙ ПРОФИЛЬ) ДЛЯ ПЕРЕКЛЮЧАЮЩИХ ПОЛОСОК 3RG78 5M | 1.553 | 3 - 5 недель (A) | 1 |
| 3RG7855-2BG | ПОЛОСКА ДАТЧИКА (РЕЗИНОВЫЙ ПРОФИЛЬ) ДЛЯ ПЕРЕКЛЮЧАЮЩИХ ПОЛОСОК 3RG78 10M | 4.097 | 3 - 5 недель (A) | 1 |
| 3RG7855-3BB | МОНТАЖНЫЙ ПРОФИЛЬ ДЛЯ ПЕРЕКЛЮЧАЮЩИХ ПОЛОСОК 3RG78 1M | 0.185 | 3 - 5 недель (A) | 1 |
| 3RG7855-3BD | МОНТАЖНЫЙ ПРОФИЛЬ ДЛЯ ПЕРЕКЛЮЧАЮЩИХ ПОЛОСОК 3RG78 2.5M | 0.452 | 3 - 5 недель (A) | 1 |
| 3RG7855-4BB | СЕНСОРНАЯ ПОЛОСКА, МАСЛОСТОЙКАЯ РЕЗИНА, ДЛЯ ПЕРЕКЛЧАЮЩИХ ПОЛОСОК 3RG785, ДЛИНА 1M, ДВА ОКОНЕЧНЫХ КОЛПАЧКА | 0.1 | 3 - 5 недель (A) | 1 |
| 3RG7855-4BD | СЕНСОРНАЯ ПОЛОСКА, МАСЛОСТОЙКАЯ РЕЗИНА, ДЛЯ ПЕРЕКЛЧАЮЩИХ ПОЛОСОК 3RG785, ДЛИНА 2,5M, ДВА ОКОНЕЧНЫХ КОЛПАЧКА | 0.1 | 3 - 5 недель (A) | 1 |
| 3RG7855-4BF | СЕНСОРНАЯ ПОЛОСКА, МАСЛОСТОЙКАЯ РЕЗИНА, ДЛЯ ПЕРЕКЛЧАЮЩИХ ПОЛОСОК 3RG785, ДЛИНА 5M, ДВА ОКОНЕЧНЫХ КОЛПАЧКА | 0.1 | 3 - 5 недель (A) | 1 |
| 3RG7857-1BD | ПРЕОБРАЗОВАТЕЛЬ ДЛЯ ПЕРЕКЛЮЧАЮЩИХ ПОЛОСОК 3RG78 2НО/1НЗ | 0.22 | 3 - 5 недель (A) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 3RP1903 | АДАПТЕР ДЛЯ ВИНТОВОГО ПОДКЛЮЧЕНИЯ ДЛЯ УСТРОЙСТВ С 1 ИЛИ 2 ПЕРЕКИДНЫМИ КОНТАКТАМИ | 0.002 | 3 - 5 недель (P) | 10 |
