SIMATIC MV230

- Компактный датчик обработки изображений для автоматического контроля цветных объектов

• Синтез высокопроизводительной технологии обработки изображений с простыми, компактными датчиками
• Большая устойчивость от внешнего освещения
• Для применения в обрабатывающей промышленности, тароупаковочном производстве, пищевой промышленности и производстве напитков
• Реализация, ориентированная на использование в технологических процессах благодаря степени защиты IP65
• Возможность встраивания в системы автоматизации установок с помощью цифровых входов и выходов
• Быстрое осваивание задач благодаря функции настройки и обучения интеллектуального датчика на параметры среды

Особенности

• Оптимизирован для использования в тяжелых условиях промышленного производства благодаря степени защиты IP65
• Расходы на защиту от окружающего света могут быть сокращены, благодаря их высокой защищенности от окружающего света
• Быстрота переключения благодаря легкости перехода от одной модели к другой
• Возможность обучения 16 моделям контроля
• Модели контроля переключаются с помощью цифровых входов
• Быстрый запуск благодаря Teach In
• Нет необходимости в знаниях об обработке изображений
• Эффективные функции пуска в работу и обслуживания с использованием диагностики, проверки контрольных сумм и статистической информации
• Предотвращение запрещенной операции благодаря отключению кнопки

Область применения

Датчик обработки изображений SIMATIC MV230 – это полная система обработки изображений для автоматического контроля цветных объектов. Он завершает портфолио продукта в нижнем сегменте обработки изображений и верхнем сегменте обычных датчиков. Благодаря его высокой производительности и простоте ему доступны простые задачи цветового контроля, которые слишком сложны для других систем обработки изображений, и которые исключаются из-за их стоимости. Этот модуль используется:

• в производственных и сборочных системах для поставщиков автомобильной промышленности и электроники;проверка, распознание запасных деталей и обслетование места во время монтажа
• в упаковочных машинах в контроле наличия, распознавании деталей и контроле расположения цветных объектов
• Общие машинные конструкции в контроле наличия, распознавании деталей и контроле расположения объектов

Дизайн

Датчик обработки изображений SIMATIC MV230 объединяет в компактном корпусе все компоненты, необходимые для тестирования:

• Прочный пластмассовый или металлический корпус со степенью защиты IP65

• Цифровая камера для анализа цветных изображений:

• микросхема на КМОП-структурах

• разрешение 750 x 480 пикселов

• Непрерывная лазерная линия до 75 мм длиной

• Средства управления и отображения для оператора:

• клавиши ввода

• Дисплей

• Светодиоды

• Разъем (вилка и розетка) M12, обеспечивающий подключение:

• Блока питания

• Цифровых входов и выходов

• Крепежные отвертия М4 для системы механической фиксации промышленных датчиков

Функции

Имеются в распоряжении следующие функции:

• Обучение моделей с помощью одной или нескольких хороших деталей
• Контроль объекта с помощью характеристик, извлеченных при обучении
• Контроль хорошего/плохого состояния объекта на основе заданных параметров (Q-LIMIT)
• Результаты выводятся на два цифровых выхода:
• OK: соответствие объекта сохраненной модели не хуже установленного порогового значения
• N_OK: соответствие объекта сохраненной модели не лучше установленного порогового значения

Режим работы

Ручная ориентация датчика поддерживается лазерным инструментом для ориентации. Два лазерных луча проецируют два световых пятна в окно образа датчика. Датчик калибруется в соответствии с условиями окружающей среды с помощью меню на основе предоставленных образцов.

Обучение задачам контроля производится путем предоставления одного или нескольких хороших объектов. Результат обучения может быть сохранен в одной из 16 записей данных. Изученная задача контроля затем немедленно может быть проверена в режиме тестирования.

Для запуска режима анализа вы должны выбрать запись данных объекта, использованного при обучении, и перейти в режим "RUN". После запуска датчик начинает анализ.

В зависимости от установленных при обучении пороговых значений и фактических значений, полученных при анализе, результат выводится на цифровой выход OK или N_OK для хорошего и плохого результата соответственно. Задача контроля может быть изменена выбором другой записи данных (модели) в режиме "RUN". Обо всех неисправностях датчика и ошибках в управлении датчиком сообщается в диагностике. Режим анализа продолжается или завершается в зависимости от вида ошибки.

Технические данные

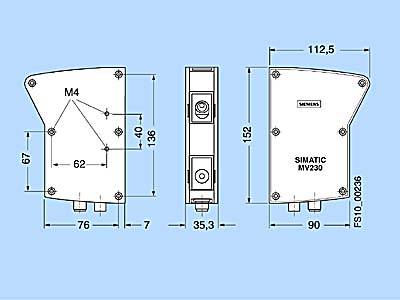

Чертеж

##### Схема подключения

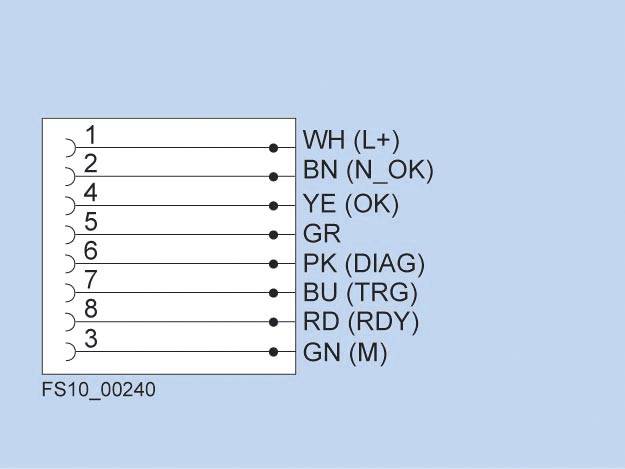

Разъём для интерфейса X1 и основной цвет для кабельного разъема М12, 8-pin, длина 5 м (Заказной номер: 3RX8 000-0CB81-1GF0)

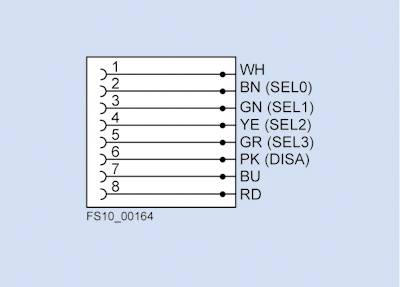

Разъём для интерфейса X2 и основной цвет для кабельного разъема М12, 8-pin, длина 5 м (Заказной номер: 3RX8 000-0CD81-1GF0)

Вывод X1, соединение M8для кабельного разъема

Вывод X2, соединение M8для кабельного разъема
