- Компактный датчик обработки изображений для автоматического контроля цветных объектов
- Синтез высокопроизводительной технологии обработки изображений с простыми, компактными датчиками
- Для применения в обрабатывающей промышленности, тароупаковочном производстве, пищевой промышленности и производстве напитков
- Реализация, ориентированная на использование в технологических процессах благодаря степени защиты IP65
- Возможность встраивания в системы автоматизации установок с помощью цифровых входов и выходов
- Быстрое осваивание задач благодаря функции настройки и обучения интеллектуального датчика на параметры среды
Особенности
- Оптимизирован для использования в тяжелых условиях промышленного производства благодаря степени защиты IP65
- Возможность управления высокоскоростными процедурами благодаря краткости времени контроля датчика (ок. 30 проверок в секунду)
- Быстрота переключения благодаря легкости перехода от одной модели к другой
- Возможность обучения 16 моделям контроля
- Модели контроля переключаются с помощью цифровых входов
- Возможность гибкой адаптации к приложению
- Гибкая настройка окна изображения и рабочего расстояния
- Гибкая настройка параметров
- Быстрый ввод в действие
- Нет необходимости в знаниях об обработке изображений
- Нет необходимости в программировании
Область применения
Датчик обработки изображений SIMATIC MV220 – это полная система обработки изображений для автоматического контроля цветных объектов. Он завершает портфолио продукта в нижнем сегменте обработки изображений и верхнем сегменте обычных датчиков.
Благодаря его высокой производительности и простоте ему доступны простые задачи цветового контроля, которые слишком сложны для других систем обработки изображений, и которые исключаются из-за их стоимости.
Этот модуль используется:
- в производственных и сборочных системах для поставщиков автомобильной промышленности и электроники;
- в контроле наличия цветных компонентов
- в упаковочных машинах для блистерных и комбинированных пакетов
- в контроле наличия, распознавании деталей и контроле расположения цветных объектов
- в агрегатах для наполнения бутылок и других сосудов в пищевой промышленности и производстве напитков
- в контроле печати и идентификации частей для этикеток и оберток
Дизайн
Датчик обработки изображений SIMATIC MV220 объединяет в компактном корпусе все компоненты, необходимые для тестирования:
- Прочный пластмассовый или металлический корпус со степенью защиты IP65
- Цифровая камера для анализа цветных изображений:
- микросхема на КМОП-структурах
- разрешение 640 x 480 пикселов
- Непрерывно настраиваемая линза:
- переменное поле изображения от 40 x 30 мм до 200 x 150 мм
- переменное расстояние до объекта от 50 мм до 250 мм
- Встроенное белое освещение
- Лазерный инструмент для ориентации
- Средства управления и отображения для оператора:
- клавиши ввода
- дисплей
- светодиоды
- Разъем (вилка и розетка) M12, обеспечивающий подключение:
- блока питания
- цифровых входов и выходов
- Крепежные отверстия M4 для системы механической фиксации промышленных датчиков
Функции
Имеются в распоряжении следующие функции:
- Обучение моделей с помощью одной или нескольких хороших деталей
- Контроль объекта с помощью характеристик, извлеченных при обучении
- Контроль может выполняться на стационарных и движущихся объектах
- Контроль объекта представляет отчет о разбраковке в соответствии с установленными пороговыми значениями
- Результаты выводятся на два цифровых выхода:
- OK: соответствие объекта сохраненной модели не хуже установленного порогового значения
- N_OK: соответствие объекта сохраненной модели не лучше установленного порогового значения
Режим работы
Ручная ориентация датчика поддерживается лазерным инструментом для ориентации. Два лазерных луча проецируют два световых пятна в окно образа датчика.
Датчик калибруется в соответствии с условиями окружающей среды с помощью меню на основе предоставленных образцов.
Обучение задачам контроля производится путем предоставления одного или нескольких хороших объектов. Результат обучения может быть сохранен в одной из 16 записей данных. Изученная задача контроля затем немедленно может быть проверена в режиме тестирования.
Для запуска режима анализа вы должны выбрать запись данных объекта, использованного при обучении, и перейти в режим "RUN". После запуска датчик начинает анализ.
В зависимости от установленных при обучении пороговых значений и фактических значений, полученных при анализе, результат выводится на цифровой выход OK или N_OK для хорошего и плохого результата соответственно.
Задача контроля может быть изменена выбором другой записи данных (модели) в режиме "RUN".
Обо всех неисправностях датчика и ошибках в управлении датчиком сообщается в диагностике. Режим анализа продолжается или завершается в зависимости от вида ошибки.
Технические данные
| Видеосенсор MV220 | |
|---|---|
| Датчик изображения | |
| Получение изображений | КМОП-датчик (цветной); 640 x 480 точек |
| Размер изображения | Непрерывно изменяемый; в зависимости от дистанции до объекта |
| - Для объекта на дистанции 50 мм | 40 x 30 мм |
| - Для объекта на дистанции 250 мм | 200 x 150 мм |
| Количество различимых цветов | В зависимости от разрешающей способности контроля; 2048 цветов / 64 цвета / 9 цветов |
| Виды контроля | Сравнение, распознавание |
| Инициирование контроля | Внешнее; через цифроввой вход |
| Результаты выхода | "OK" и "N_OK"; через светодиоды и цифровые выходы |
| Освещение | |
| Источник освещения | Встроенные белые светодиоды |
| Интенсивность освещения | 800 люкс при расстоянии до объекта 150 мм |
| Внешнее освещение | Управляемое через цифровые выходы |
| Функции | |
| Управление со стороны оператора | 4-символьный текстовый дисплей и 4 кнопки оператора |
| Выравнивающий инструмент | С помощью лазерного проецирования (класс лазера 2) |
| Число модулей, которые могут быть сохранены | 16; через цифровые выходы |
| Процесс обучения моделей | С помощью "Teach-in" |
| Диагностические сообщения | Использование светодиодов, текстовый дисплей и цифровые выходы |
| Отображение рабочего состояния | Использование светодиодов и цифровые выходы |
| Блокировка работы клавиш | Возможно через цифровые входы |
| Порты | |
| Цифровые входы | 6 входов, 24 В пост. тока,из которых один – запускающий вход (время задержки 100 мкс) и входы для выбора модели и блокировки клавиш |
| Цифровые выходы | 5 выходов; 24 В пост. токаВыходы для результатов; 500 мАВыходы для диагностики и внешнего освещения; 100 мАВыходы для рабочего состояния; 20 мА |
| Подключение цифровых входов и выходов | Розетка M12 и вилка M12, 8-контактные |
| Монтаж датчика | С помощью фиксирующих отверстий M4 |
| Пределы ошибок | |
| Напряжение питания | |
| - Номинальное значение | 24 В DC |
| - Диапазон напряжений | от 20,4 до 28,8 В пост. тока; с защитой от обратной полярности |
| Макс. потребляемый ток | 2 A. |
| Материал | |
| - Корпус | Пластик, аллюминий |
| - Крышка объектива | Пластик |
| Размеры (H x W x D) в мм | 113 x 35 x 90 |
| Вес | 430 г |
| Степень защиты | IP65 в соответствии с DIN EN 60529 |
| Температурный диапазон | от 0 до 45°C, без конденсации |
| Механическая прочность | |
| - Вибрации ns | в соответствии с IEC61131-2 |
| - Удары | в соответствии с IEC61131-2 |

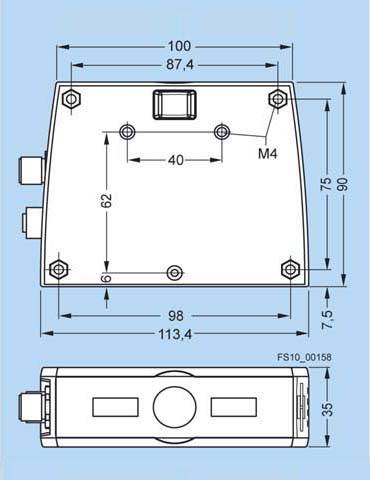

Чертеж
##### Схема подключения

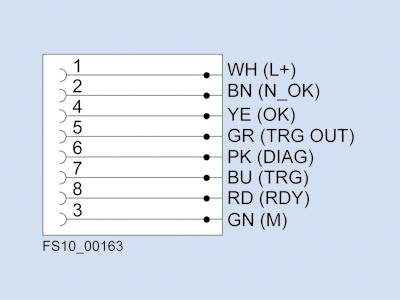

Датчик зрения MV220, интерфейс X1
Датчик зрения MV220, интерфейс X2
Датчик зрения MV220, нумерация контактов гнезда
Датчик зрения MV220, нумерация контактов вилки
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GF5110-0AA00-0AA0 | ВИДЕОСЕНСОР SIMATIC MV220, ЦВЕТНОЙ СЕНСОР ДЛЯ ОПРЕДЕЛЕНИЯ ЦВЕТНЫХ ОБЪЕКТОВ, ОБЛАСТЬ ОБЗОРА: ОТ 40MM X 30MM ДО TO 200MM X 150MM, РАЗРЕШЕНИЕ 640 X 480 ТОЧЕК, ОРГАНЫ УПРАВЛЕНИЯ, ДИСПЛЕЙ И СВЕТОДИОДНАЯ ПОДСВЕТКА ВСТРОЕНЫ, ЦИФРОВЫЕ ВХОДЫ И ВЫХОДЫ, СТЕПЕНЬ ЗАЩИВКЛЮЧАЯ РУКОВОДСТВА И ШАБЛОНЫ | 0.3 | 3 - 5 недель (A) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 3RX7315 | ФИКСИРУЮЩАЯ ПЛАНКА, ДИАМЕТР 12 MM, СТАЛЬ, ДЛИНА 200 MM, ДЛЯ ФИКСАЦИИ СЕНСОРНЫХ СИСТЕМ | 0.01 | 3 - 5 недель (P) | 1 |
| 3RX7316 | ФИКСИРУЮЩАЯ ПЛАТА, ДИАМЕТР 12 ММ, СТАЛЬ 300 ММ ДЛЯ ФИКСИРОВАННЫХ СЕНСОРНЫХ СИСТЕМ | 0.01 | 3 - 5 недель (P) | 1 |
| 3RX7322 | МОНТАЖНАЯ ПЛАТА С 12ММ ДЕРЖАТЕЛЕМ ДЛЯ СЕНСОРНОЙ СИСТЕМЫ | 0.01 | 3 - 5 недель (P) | 1 |
| 3RX7326 | ФИКСИРУЮЩАЯ ПЛАТА ДЛЯ УДЕРЖАНИЯ ДАТЧИКОВ, МОНТАЖ НА 12 ММ ОСНОВАНИИ, ДЛЯ ФИКСИРОВАННЫХ СЕНСОРНЫХ СИСТЕМ | 0.01 | 3 - 5 недель (P) | 1 |
| 3RX8000-0CB81-1GF0 | КАБЕЛЬНЫЙ РАЗЪЕМ M12, 8-И ПОЛЮСНЫЙ, С 5 М КАБЕЛЕМ PUR ЧЕРНЫЙ, ЭКРАН, 8 X 0.25MM2 | 0.198 | 3 - 5 недель (A) | 1 |
| 3RX8000-0CD81-1GF0 | M12 КАБЕЛЬНЫЙ ВВОД, 8-ПОЛЮСНЫЙ, С 5M КАБЕЛЕМ С ПОЛИУРЕТАНОВОЙ ИЗОЛЯЦИЕЙ ЧЕРНОГО ЦВЕТА, 8 X 0.25 КВ.ММ. | 0.198 | 3 - 5 недель (P) | 1 |
