Коммуникационные модули TIM
Коммуникационные модули TIM (Telecontrol Interface Module – интерфейсный модуль телеуправления) являются основными аппаратными компонентами системы SINAUT. Они используются центральными процессорами SIMATIC S7 и компьютерными центрами управления для организации обмена данными через WAN на основе протоколов SINAUT ST1 и SINAUT ST7.
Модули TIM выпускаются в пластиковых корпусах формата S7-300 и имеют две базовые модификации:
TIM 3 – без встроенного интерфейса MPI
Коммуникационные модули TIM 3 оснащены только одним встроенным портом для подключения к WAN. Они могут устанавливаться в монтажные стойки программируемого контроллера SIMATICS7-300 по аналогии с коммуникационными процессорами. Модули TIM 32/ 33/ 34 подключаются к WAN через встроенный модем. Модуль TIM 3V не имеет встроенного модема и используется в сочетании с внешним модемом, подключаемым через последовательный интерфейс.
Замечание: Коммуникационные модули TIM 3 не могут работать в программируемых контроллерах SIMATIC S7-300 с центральными процессорами CPU 317 и CPU 318. Для этих процессоров необходимо использовать коммуникационные модули TIM 4, подключаемые через MPI.
TIM 4 – с встроенным MPI интерфейсом
Коммуникационные модули TIM 4 могут устанавливаться в монтажные стойки программируемого контроллера SIMATICS7-300 по аналогии с коммуникационными процессорами или использоваться в качестве внешних устройств, подключаемых к программируемым контроллерам SIMATICS7-300/S7-400 или компьютерным центрам управления ST7cc/ST7sc через MPI.
Все модификации модулей TIM 4 оснащены двумя портами для подключения к WAN. При этом модуль TIM 4V оснащен двумя последовательными интерфейсами для подключения двух внешних модемов. Остальные модификации модулей TIM 4 оснащены одним встроенным модемом и одним последовательным интерфейсом для подключения внешнего модема.
Каждый модуль TIM 4 способен поддерживать обмен данными через два одинаковых или через различные каналы связи WAN. Например, через выделенную линию и телефонную линию.
При необходимости модуль TIM 4 может быть оснащен приемником сигналов точного времени DCF77.

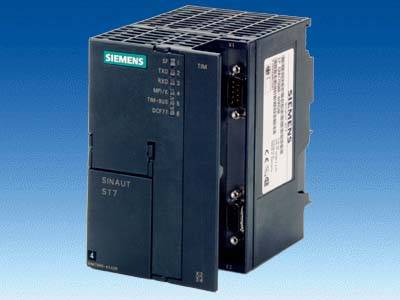

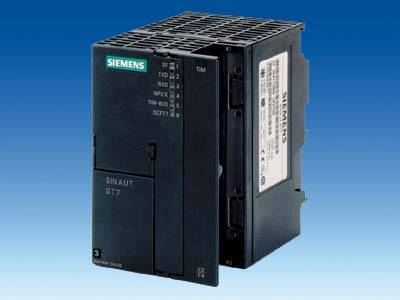

Дизайн
Примеры конфигураций
Ниже приведены примеры двух конфигураций, иллюстрирующих:
- установку модуля TIM 3 в монтажную стойку программируемого контроллера S7-300 по аналогии с коммуникационным процессором
- подключение модуля TIM 4 к программируемому контроллеру SIMATIC S7-400 через MPI

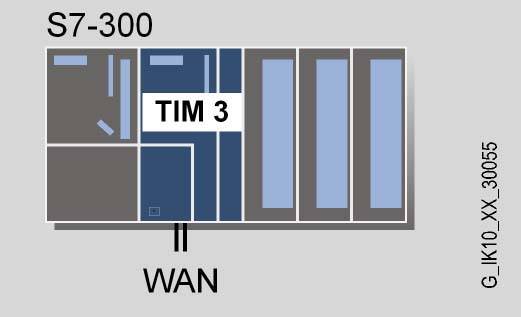

TIM 3 в монтажной стойке S7-300

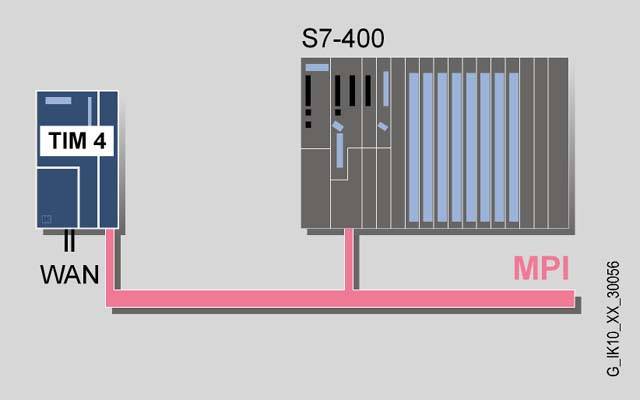

TIM 4, подключенный к S7-400 через MPI
Модуль TIM 3 может использоваться в системе локального ввода-вывода блоков управления SIMATIC C7, оснащенных встроенным интерфейсным модулем IM 360. При этом TIM 3 устанавливается в монтажную стойку с интерфейсным модулем IM 361.

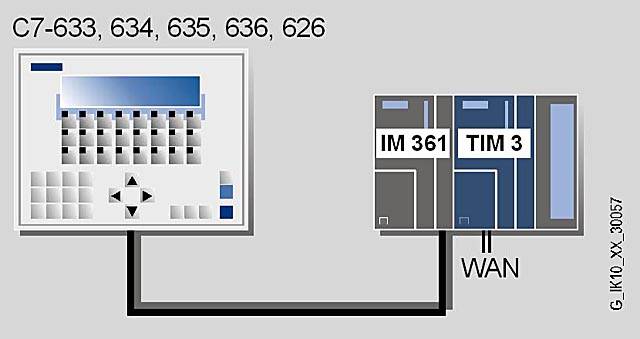

TIM 3 в системе локального ввода-вывода блока управления SIMATIC C7
Через сеть MPI один коммуникационный модуль TIM 4 способен обслуживать несколько центральных процессоров SIMATIC S7-300/ S7-400/ C7. В приведенной ниже конфигурации один модуль TIM 4 обеспечивает возможность доступа к WAN со стороны S7-400 и S7-300. Такое решение может быть использовано, например, в больших терминалах, в которых задачи автоматического управления распределены между множеством центральных процессоров.

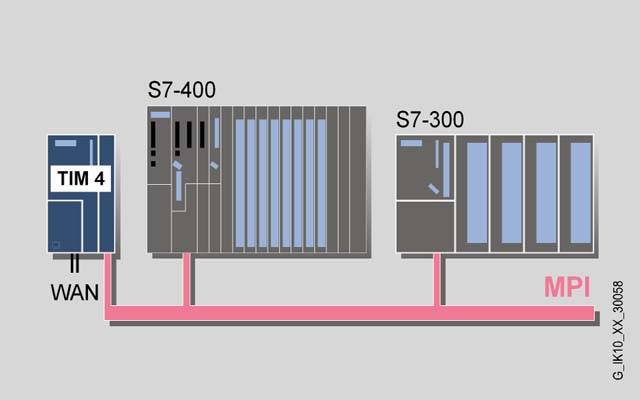

Подключение SIMATIC S7-400 и S7-300 к модулю TIM 4 через сеть MPI
Компьютерные центры управления (например, SINAUT ST7cc или ST7sc) могут подключаться к WAN через один или несколько коммуникационных модулей TIM 4 (смотри следующий рисунок). Модули TIM 4 подключаютмя к MPI карте компьютера через встроенные интерфейсы MPI. Возможность непосредственного обмена данными между терминалами исключает необходимость последовательного включения центров управления. Центры управления других производителей, разработанные для обмена данными с SINAUT ST7 подключаются к системе тем же способом.

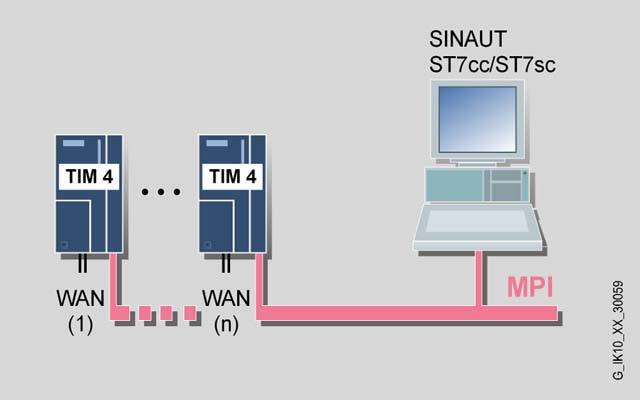

SINAUT ST7cc/ST7sc с несколькими модулями TIM 4, подключенными через сеть MPI
Модули TIM 3 с встроенным модемом
- TIM 32; TIM 3 с встроенным модемом MD2 (выделенная линия)
- TIM 33; TIM 3 с встроенным модемом MD3 (аналоговая телефонная сеть)
- TIM 34; TIM 3 с встроенным модемом MD4 (ISDN)

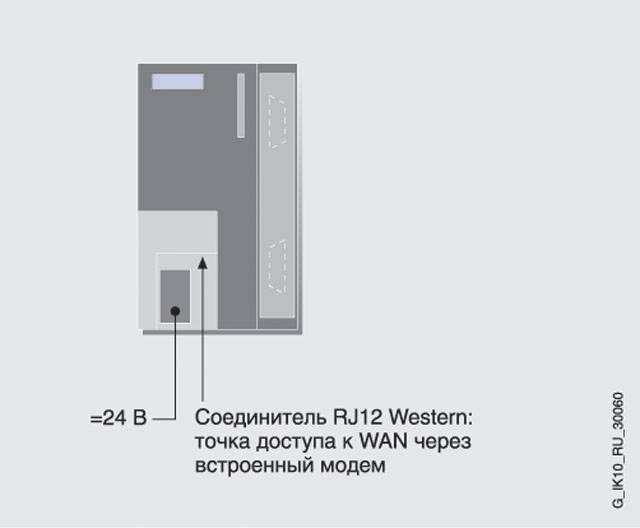

Интерфейсы модулей TIM 3 с встроенным модемом
Модуль TIM 3 без встроенного модема
- TIM 3V; с интерфейсом для подключения внешнего модема или другого приемопередающего устройства; TIM 3V может использоваться для подключения к WAN, не поддерживаемой встроенными модемами других модификаций TIM 3. Через TIM 3V, например, может быть выполнено подключение к GSM сети, радиосети или к оптическим каналам связи.

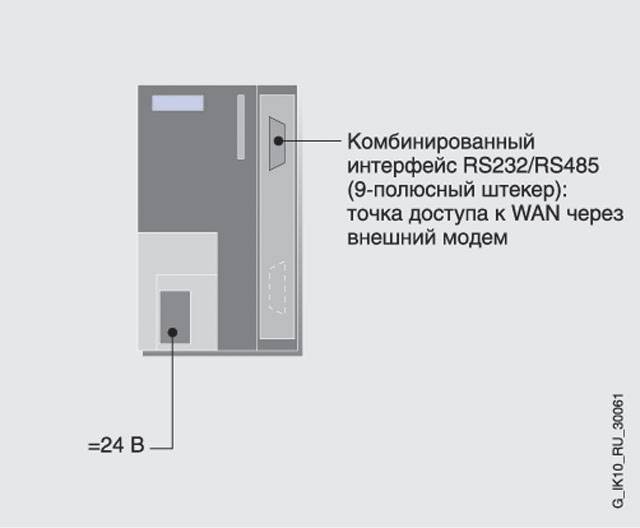

Интерфейсы модуля TIM 3без встроенного модема
Модули TIM 4 с встроенным модемом
- TIM 42; TIM 4 с встроенным модемом MD2 (выделенная линия)
- TIM 42D ; TIM 4 с встроенным модемом MD2 (выделенная линия) и приемником сигналов точного времени DCF77
- TIM 43; TIM 4 с встроенным модемом MD3 (аналоговая телефонная сеть)
- TIM 43D; TIM 4 с встроенным модемом MD3 (аналоговая телефонная сеть) и приемником сигналов точного времени DCF77
- TIM 44; TIM 4 с встроенным модемом MD4 (ISDN)
- TIM 42D ; TIM 4 с встроенным модемом MD4 (ISDN) и приемником сигналов точного времени DCF77

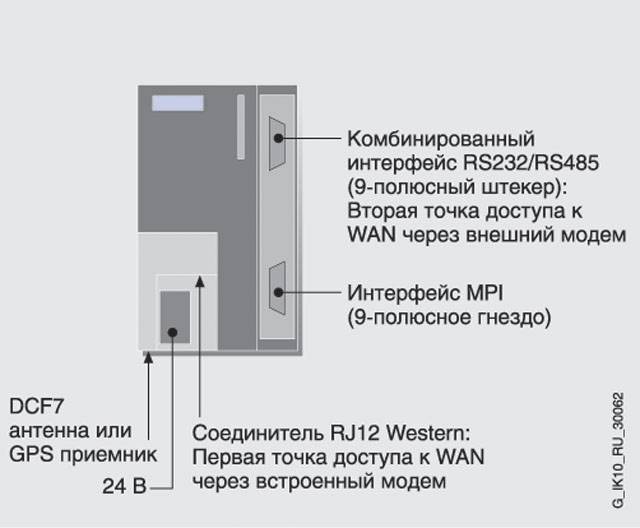

Интерфейсы модулей TIM 4 с встроенным модемом
Модули TIM 4 без встроенного модема
- TIM 4V; TIM 4 с двумя интерфейсами для подключения внешних модемов или других приемопередающих устройств
- TIM 4VD; TIM 4 с двумя интерфейсами для подключения внешних модемов или других приемопередающих устройств и приемником сигналов точного времени DCF77
- TIM 4R; TIM 4 с двумя интерфейсами для подключения внешних модемов или других приемопередающих устройств
- TIM 4RD; TIM 4 с двумя интерфейсами для подключения внешних модемов или других приемопередающих устройств и приемником сигналов точного времени DCF77; эти модули TIM 4 могут использоваться для подключения к WAN, не поддерживаемым встроенными модемами других модификаций TIM 4. Например, может быть выполнено подключение к GSM сети, радиосети или к оптическим каналам связи.

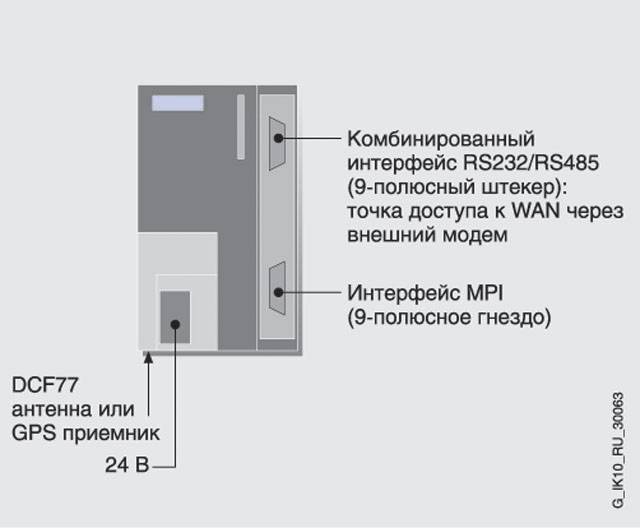

Интерфейсы модуля TIM 4V

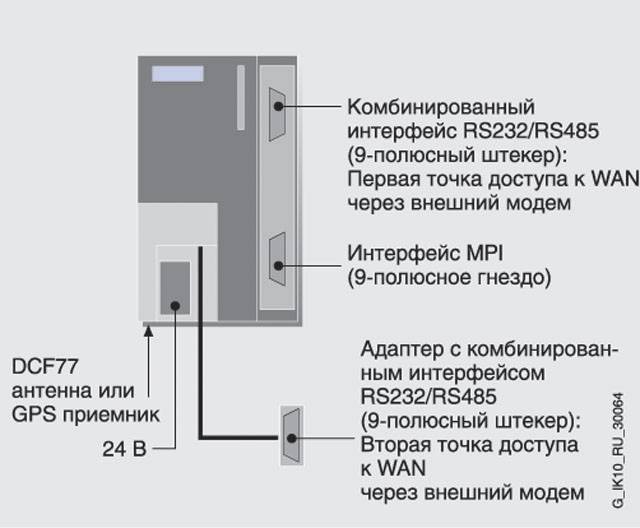

Интерфейсы модуля TIM 4R
Обзор всех модулей TIM
В комплект поставки всех модулей TIM включен шинный соединитель, позволяющий устанавливать данные модули в программируемый контроллер S7-300. Модули TIM с встроенными модемами комплектуются соединительными кабелями для подключения к WAN. Модули TIM с встроенным приемником сигналов точного времени DCF77 поставляются с кабелем адаптера DCF77. Модули TIM4R/-V - с кабелем адаптера для второго интерфейса RS232/485.
| Работа с программируемыми контроллерами | MPI интерфейс | Количество WAN портов | RS232/RS485 для внешнего модема | Модем выдел. линии MD2 3) | Модем аналог. тел. линии MD3 4) | ISDN модем MD4 5) | Приемник DCF77 6) | Заказн. номер | ||
|---|---|---|---|---|---|---|---|---|---|---|
| S7-300 1) | S7-400 2) | |||||||||
| TIM 3V | • | – | 1 | 1 | – | – | – | – | 6NH7800-3AA00 | |
| TIM 32 | • | – | 1 | – | • | – | – | – | 6NH7800-3AA20 | |
| TIM 33 | • | – | 1 | – | – | • | – | – | 6NH7800-3AA30 | |
| TIM 34 | • | – | 1 | – | – | – | • | – | 6NH7800-3AA40 | |
| TIM 4V | • | • | • | 1 | 1 | – | – | – | – | 6NH7800-4AA00 |
| TIM 4VD | • | • | • | 1 | 1 | – | – | – | • | 6NH7800-4AD00 |
| TIM 42 | • | • | • | 2 | 1 | • | – | – | – | 6NH7800-4AA20 |
| TIM 42D | • | • | • | 2 | 1 | • | – | – | • | 6NH7800-4AD20 |
| TIM 43 | • | • | • | 2 | 1 | – | • | – | – | 6NH7800-4AA30 |
| TIM 43D | • | • | • | 2 | 1 | – | • | – | • | 6NH7800-4AD30 |
| TIM 44 | • | • | • | 2 | 1 | – | – | • | – | 6NH7800-4AA40 |
| TIM 44D | • | • | • | 2 | 1 | – | – | • | • | 6NH7800-4AD40 |
| TIM 4R | • | • | • | 2 | 2 | – | – | – | – | 6NH7800-4AA90 |
| TIM 4RD | • | • | • | 2 | 2 | – | – | – | • | 6NH7800-4AD90 |
CPU 317 и CPU 318 могут работать только с модулями TIM 4, подключаемыми через MPI.
Все модули TIM, рассчитанные на работу с S7-400, могут подключаться через MPI и к компьютерам с ST7cc или ST7sc.
С соединительным кабелем 6NH7700-2AR60 (RJ12 - RJ12) для подключения к WAN
С соединительным кабелем 6NH7700-3BR60 (RJ12 - RJ12 / TAE6) для подключения к WAN
С соединительным кабелем 6NH7700-4AR60 (RJ12 - RJ45) для подключения к WAN
С кабелем адаптера DCF77 6NH7700-0AD15
С кабелем адаптера 6NH7700-0AS05 для второго интерфейса RS232/485
